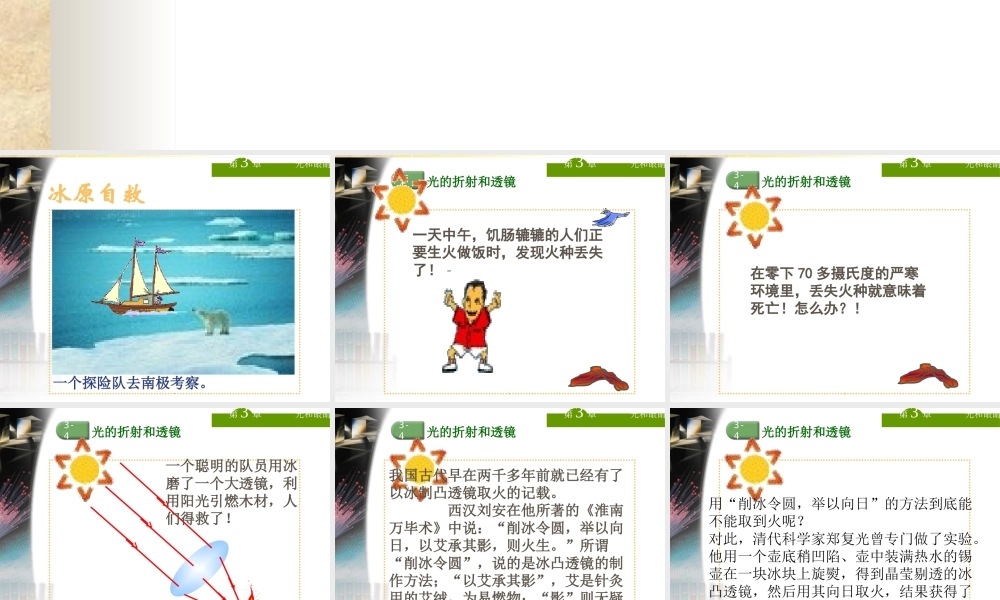

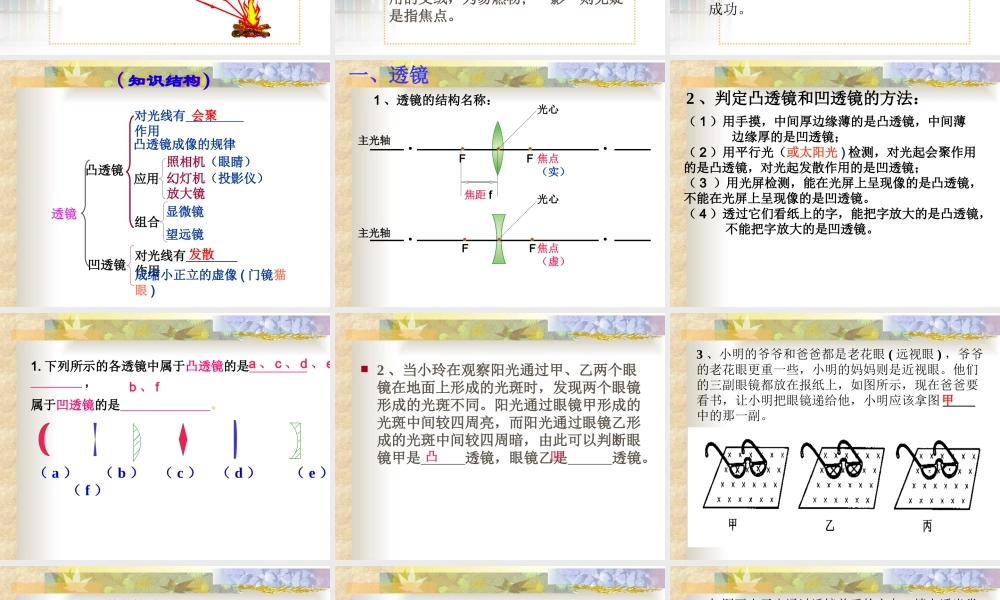

透镜及其应用复习13-4第3 章光和眼睛 一个探险队去南极考察。冰原自救光的折射和透镜3-4第3 章光和眼睛 一天中午，饥肠辘辘的人们正要生火做饭时，发现火种丢失了！光的折射和透镜3-4第3 章光和眼睛 在零下 70 多摄氏度的严寒环境里，丢失火种就意味着死亡！怎么办？！光的折射和透镜3-4第3 章光和眼睛 一个聪明的队员用冰磨了一个大透镜，利用阳光引燃木材，人们得救了！光的折射和透镜3-4第3 章光和眼睛 我国古代早在两千多年前就已经有了以冰制凸透镜取火的记载。 西汉刘安在他所著的《淮南万毕术》中说：“削冰令圆，举以向日，以艾承其影，则火生。”所谓“削冰令圆”，说的是冰凸透镜的制作方法；“以艾承其影”，艾是针灸用的艾绒，为易燃物；“影”则无疑是指焦点。 光的折射和透镜3-4第3 章光和眼睛 用“削冰令圆，举以向日”的方法到底能不能取到火呢？对此，清代科学家郑复光曾专门做了实验。他用一个壶底稍凹陷、壶中装满热水的锡壶在一块冰块上旋熨，得到晶莹剔透的冰凸透镜，然后用其向日取火，结果获得了成功。照相机（眼睛）幻灯机（投影仪）放大镜透镜凸透镜凹透镜对光线有 作用凸透镜成像的规律应用对光线有 作用 ( 知识结构） ( 知识结构）组合显微镜望远镜成缩小正立的虚像 ( 门镜猫眼 )会聚发散1 、透镜的结构名称：主光轴主光轴光心光心FFFF焦点（实）焦点（虚）焦距 f一、透镜（ 1 ）用手摸，中间厚边缘薄的是凸透镜，中间薄 边缘厚的是凹透镜；（ 2 ）用平行光（或太阳光 ) 检测，对光起会聚作用的是凸透镜，对光起发散作用的是凹透镜；（ 3 ）用光屏检测，能在光屏上呈现像的是凸透镜，不能在光屏上呈现像的是凹透镜。（ 4 ）透过它们看纸上的字，能把字放大的是凸透镜， 不能把字放大的是凹透镜。2 、判定凸透镜和凹透镜的方法： （ a ） （ b ） （ c ） （ d ） （ e ） （ f ）1. 下列所示的各透镜中属于凸透镜的是 ,属于凹透镜的是 。a 、 c 、 d 、 eb 、 f 2 、当小玲在观察阳光通过甲、乙两个眼镜在地面上形成的光斑时，发现两个眼镜形成的光斑不同。阳光通过眼镜甲形成的光斑中间较四周亮，而阳光通过眼镜乙形成的光斑中间较四周暗，由此可以判断眼镜甲是 透镜，眼镜乙是 透镜。凸凹3 、小明的爷爷和爸爸都是老花眼 ( 远视眼 ) ，爷爷的老花眼更重一些，小明的妈妈则是近视眼。他们的三副眼镜都放在报纸上，如图所示，现在爸...
