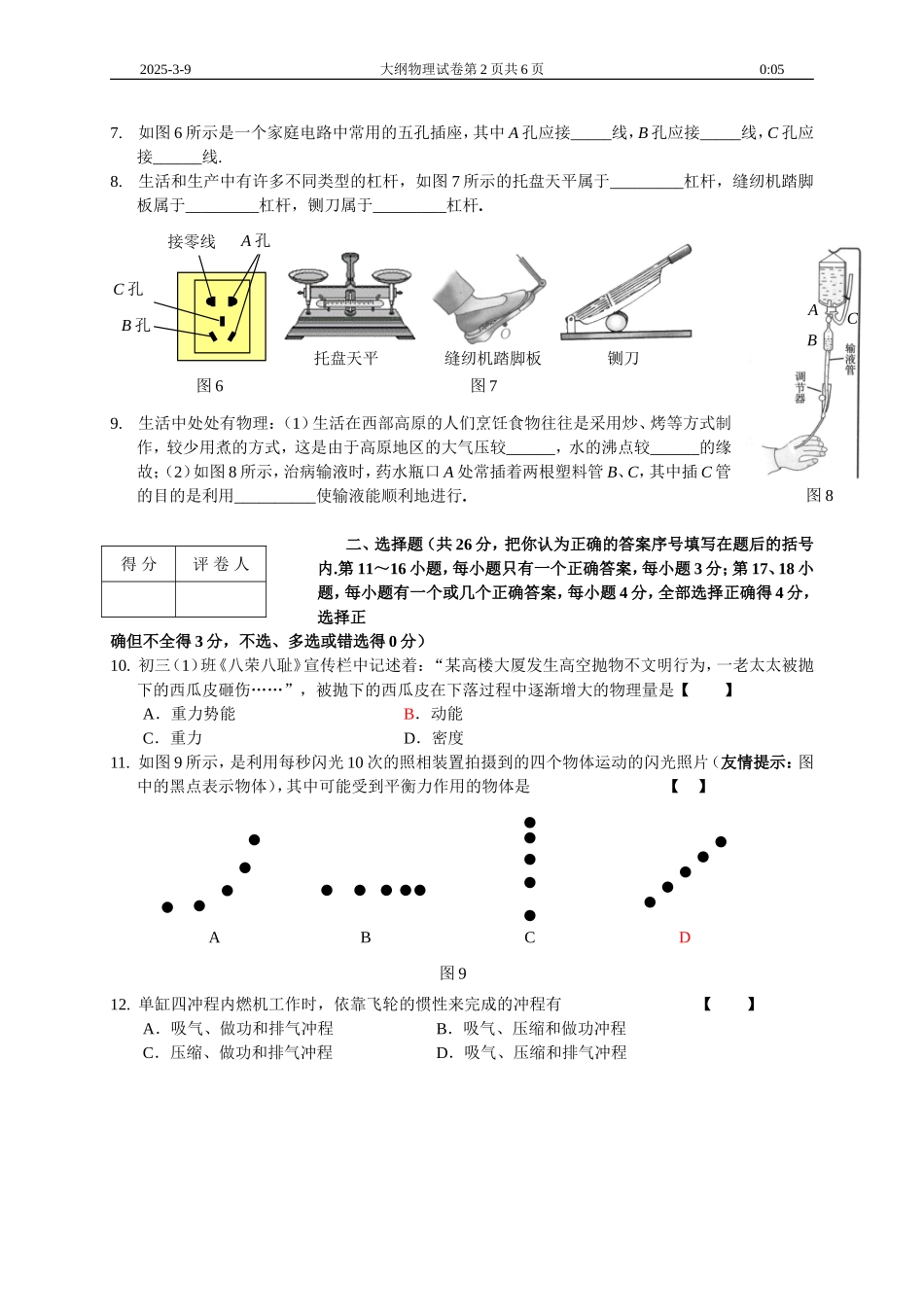

常用电路元件及符号图 52025-3-9大纲物理试卷第 1 页共 6 页0:05江西省 2006 年中等学校招生考试物 理 试 卷说明：1.本卷共有五大题，28 小题. 全卷满分 100 分，考试时间为 120 分钟. 2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣 1 分. 一、填空题（共 25 分，每空 1 分）1.图 1 所示的是为纪念发现“磁生电”现象的物理学家__________而发行的一枚邮票，该发现导致了世界上第一台________机的发明，从而把人类社会带进了电气化时代. 2.如图 2 所示，用 A、B 两把刻度尺测同一物体长度，放置正确的是______刻度尺，其分度值是________，该物体的长度为________cm. 3.双休日自驾车外出郊游，在行驶的过程中，善于观察的小唐同学看到汽车上有一个显示速度和路程的表盘，示数如图 3 甲所示，则汽车此时行驶的速度为____________；该车匀速行驶了一段时间后，表盘示数变为图 3 乙所示，那么这段时间为_______h. 4.在物理考试作图时，小亮画错了一个地方，用橡皮轻轻地擦，没有擦干净，然后他稍使点劲就擦干净了，这是通过增大_________的方法来增大橡皮与纸之间的__________. 5.通过观察图 4 所示的三幅晾晒衣服的示意图，结合日常生活的经验，可知：液体蒸发的快慢与液体的____________、液体的__________和液体表面的空气流速有关. 6.如图 5 所示，画出了几种常用元件及其在电路中的符号，请你在图中元件对应的空白处画出该元件的符号. 校门口新搬来了一个烤臭豆腐的小摊，同学们远远地就能闻到臭豆腐的味道，这属于__________现象. 臭豆腐经烧烤后，温度升高，分子无规则运动_________. 温馨提示：请注意食品卫生！题 号一二三四五总 分累分人得 分座 位 号得 分评 卷 人图 1图 2AB㎝2310㎝2310图 4甲1000 2 3 680604020120140160180㎞ /h1 3 5 6 1乙1000 2 7 680604020120140160180㎞ /h1 3 6 0 1图 3C 孔B 孔图 6接零线A 孔2025-3-9大纲物理试卷第 2 页共 6 页0:057.如图 6 所示是一个家庭电路中常用的五孔插座，其中 A 孔应接_____线，B 孔应接_____线，C 孔应接______线. 8.生活和生产中有许多不同类型的杠杆，如图 7 所示的托盘天平属于_________杠杆，缝纫机踏脚板属于_________杠杆，铡刀属于_________杠杆. 9.生活中处处有物理：（1）生活在西部高原的人们烹饪食物往往是采用炒、烤等方式制作，较少用煮的...
