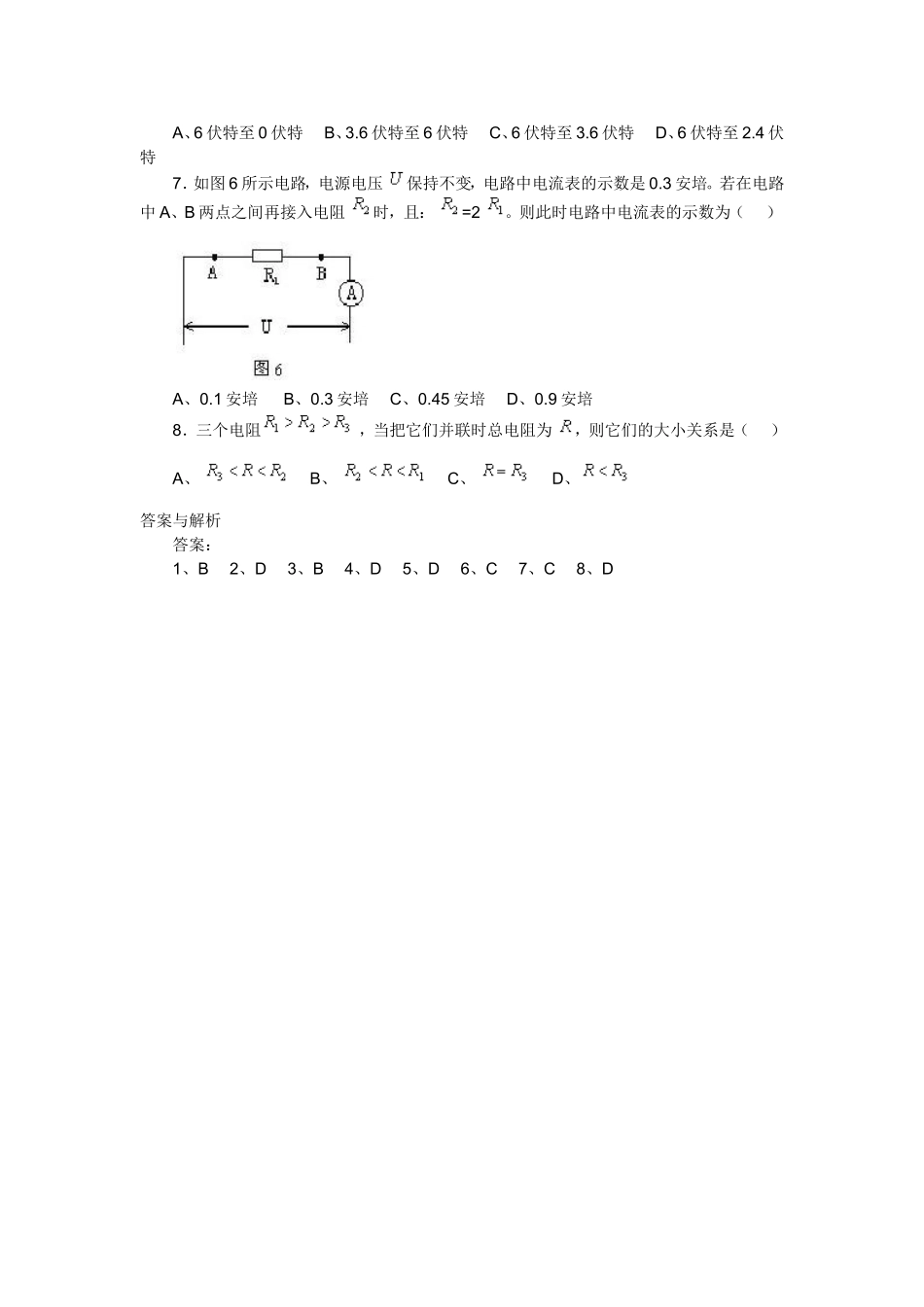

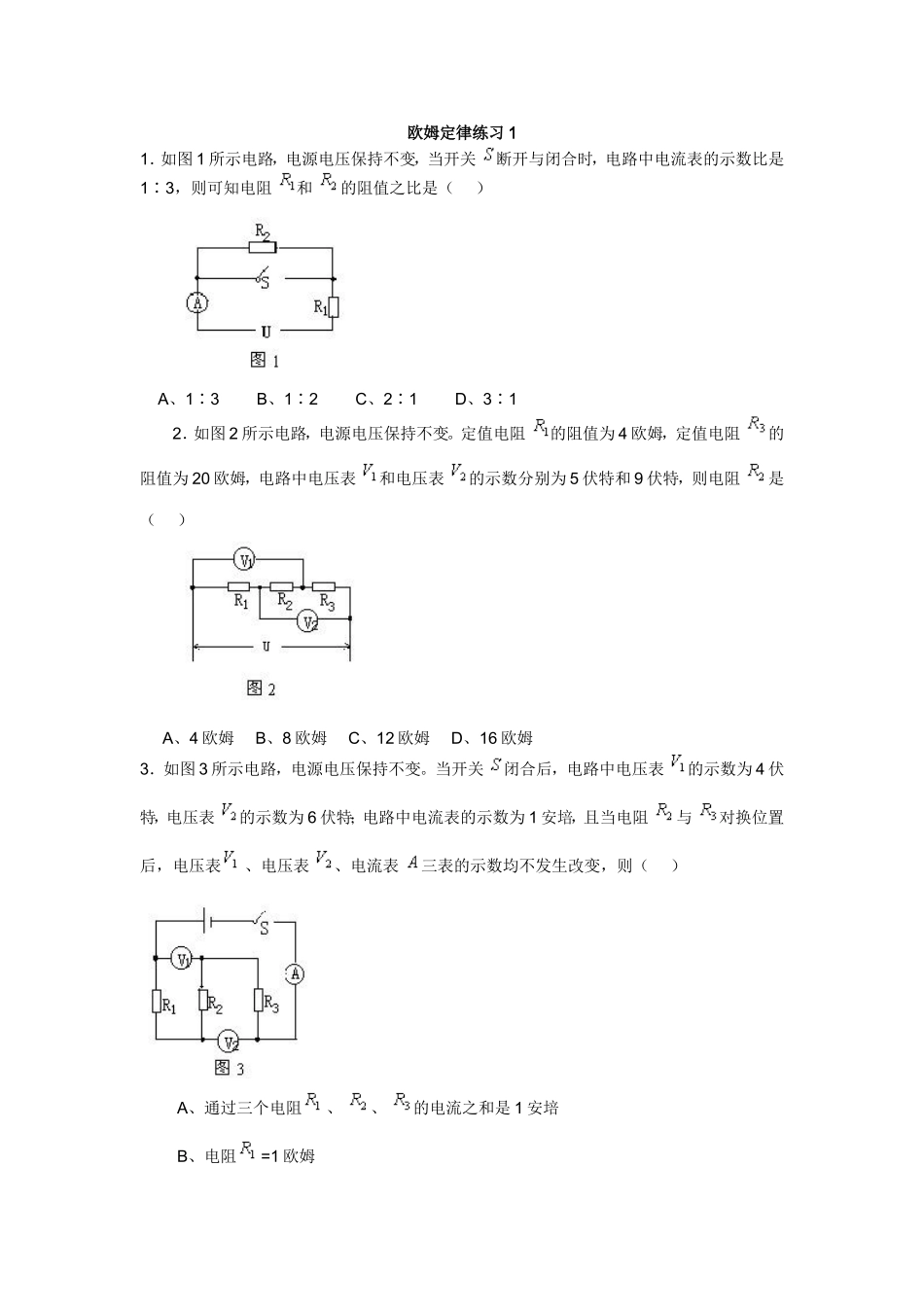

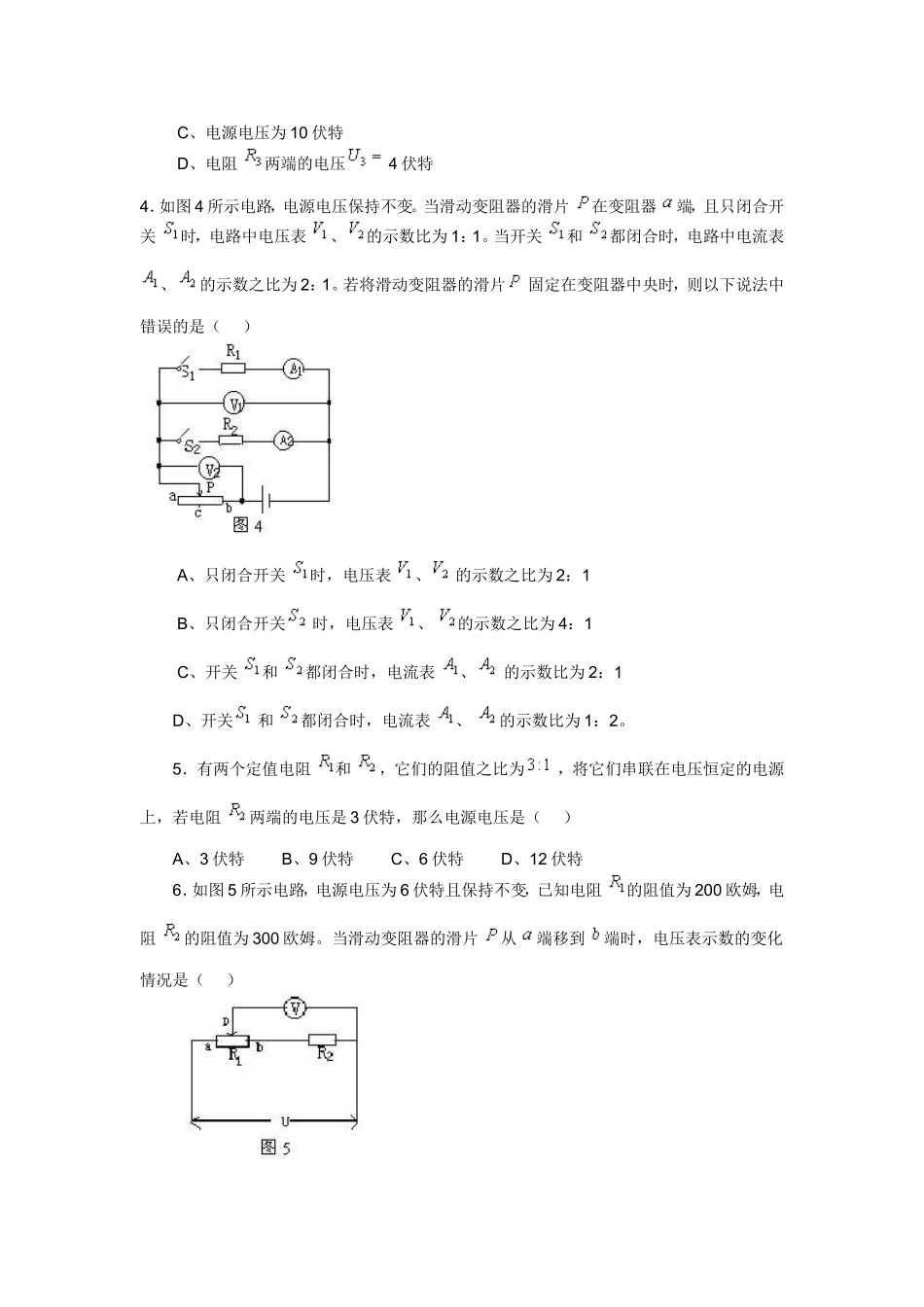

欧姆定律练习 11．如图 1 所示电路，电源电压保持不变，当开关 断开与闭合时，电路中电流表的示数比是1∶3，则可知电阻 和 的阻值之比是（ ） A、1∶3 B、1∶2 C、2∶1 D、3∶1 2．如图 2 所示电路，电源电压保持不变。定值电阻 的阻值为 4 欧姆，定值电阻 的阻值为 20 欧姆，电路中电压表 和电压表 的示数分别为 5 伏特和 9 伏特，则电阻 是（ ） A、4 欧姆 B、8 欧姆 C、12 欧姆 D、16 欧姆3．如图 3 所示电路，电源电压保持不变。当开关 闭合后，电路中电压表 的示数为 4 伏特，电压表 的示数为 6 伏特；电路中电流表的示数为 1 安培，且当电阻 与 对换位置后，电压表 、电压表 、电流表 三表的示数均不发生改变，则（ ） A、通过三个电阻 、 、 的电流之和是 1 安培 B、电阻 =1 欧姆 C、电源电压为 10 伏特 D、电阻 两端的电压 4 伏特4．如图 4 所示电路，电源电压保持不变。当滑动变阻器的滑片 在变阻器 端，且只闭合开关 时，电路中电压表 、 的示数比为 1：1。当开关 和 都闭合时，电路中电流表 、 的示数之比为 2：1。若将滑动变阻器的滑片 固定在变阻器中央时，则以下说法中错误的是（ ） A、只闭合开关 时，电压表 、 的示数之比为 2：1 B、只闭合开关 时，电压表 、 的示数之比为 4：1 C、开关 和 都闭合时，电流表 、 的示数比为 2：1 D、开关 和 都闭合时，电流表 、 的示数比为 1：2。 5．有两个定值电阻 和 ，它们的阻值之比为 ，将它们串联在电压恒定的电源上，若电阻 两端的电压是 3 伏特，那么电源电压是（ ） A、3 伏特 B、9 伏特 C、6 伏特 D、12 伏特 6．如图 5 所示电路，电源电压为 6 伏特且保持不变，已知电阻 的阻值为 200 欧姆，电阻 的阻值为 300 欧姆。当滑动变阻器的滑片 从 端移到 端时，电压表示数的变化情况是（ ） A、6 伏特至 0 伏特 B、3.6 伏特至 6 伏特 C、6 伏特至 3.6 伏特 D、6 伏特至 2.4 伏特 7．如图 6 所示电路，电源电压 保持不变，电路中电流表的示数是 0.3 安培。若在电路中 A、B 两点之间再接入电阻 时，且： =2 。则此时电路中电流表的示数为（ ） A、0.1 安培 B、0.3 安培 C、0.45 安培 D、0.9 安培 8．三个电阻 ，当把它们并联时总电阻为 ，则它们的大小关系是（ ） A、 B、 C、 D、 答案与解析答案： 1、B 2、D 3、B 4、D 5、D 6、C 7、C 8、D
