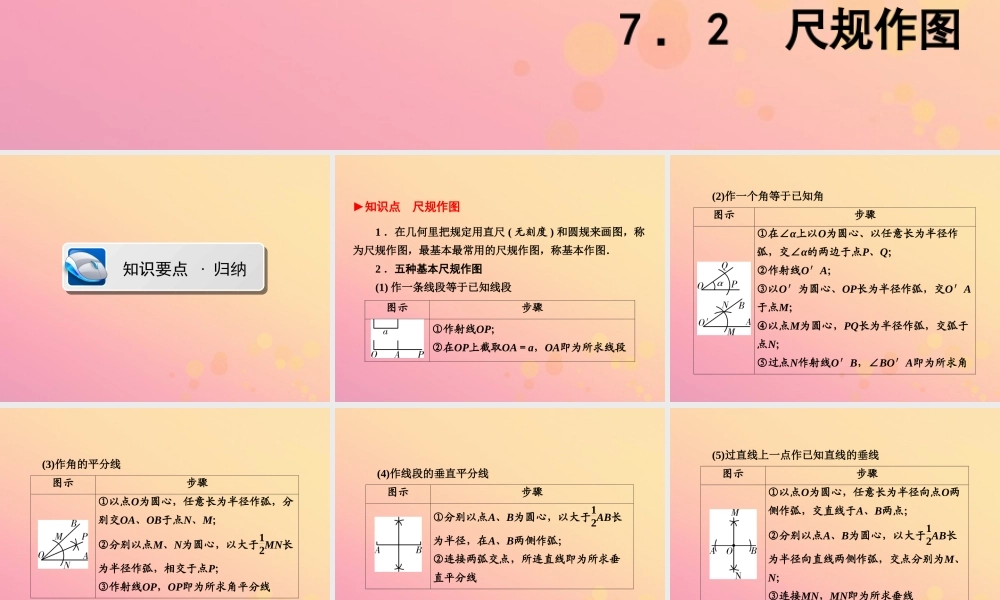

第七章 视图与变换第七章 视图与变换第一部分 教材同步复习7 . 2 尺规作图知识要点 · 归纳1 .在几何里把规定用直尺 ( 无刻度 ) 和圆规来画图,称为尺规作图,最基本最常用的尺规作图,称基本作图.2 .五种基本尺规作图(1) 作一条线段等于已知线段►知识点 尺规作图图示 步骤 ①作射线OP; ②在OP上截取OA=a,OA即为所求线段 (2)作一个角等于已知角 图示 步骤 ①在∠α上以O为圆心、以任意长为半径作弧,交∠α的两边于点P、Q; ②作射线O′A; ③以O′为圆心、OP长为半径作弧,交O′A于点M; ④以点M为圆心,PQ长为半径作弧,交弧于点N; ⑤过点N作射线O′B,∠BO′A即为所求角 (3)作角的平分线 图示 步骤 ①以点O为圆心,任意长为半径作弧,分别交OA、OB于点N、M; ②分别以点M、N为圆心,以大于12MN长为半径作弧,相交于点P; ③作射线OP,OP即为所求角平分线 (4)作线段的垂直平分线 图示 步骤 ①分别以点A、B为圆心,以大于12AB长为半径,在A、B两侧作弧; ②连接两弧交点,所连直线即为所求垂直平分线 (5)过直线上一点作已知直线的垂线 图示 步骤 ①以点O为圆心,任意长为半径向点O两侧作弧,交直线于A、B两点; ②分别以点A、B为圆心,以大于12AB长为半径向直线两侧作弧,交点分别为M、N; ③连接MN,MN即为所求垂线 三年中考 · 讲练【例 1 】 (2015· 陕西 ) 如图,已知△ ABC ,请用尺规过点 A 作一条直线,使其将△ ABC 分成面积相等的两部分. ( 保留作图痕迹,不写作法 )【思路点拨】 本题主要考查三角形中线的作法,同时要掌握若两个三角形等底等高,则它们的面积相等.析精例典尺规作图 ( 热频考点 ) 【解答】 如图,直线 AD 即为所求:【例 2 】 (2015· 佛山 ) 如图,△ ABC 是等腰三角形, AB = AC ,请你用尺规作图将△ ABC 分成两个全等的三角形,并说明这两个三角形全等的理由. ( 保留作图痕迹,不写作法 )【思路点拨】 本题考查全等三角形的性质及尺规作图.作出底边 BC 的垂直平分线,交 BC 于点 D ,利用三线合一得到 D 为 BC 的中点,可得出三角形 ADB 与三角形ADC 全等.尺规作图的性质 【解答】 作出BC的垂直平分线,交BC于点D, ∵AB=AC,∴AD平分∠BAC,即∠BAD=∠CAD, 在△ABD和△ACD中, AB=AC,∠BAD=∠CAD,AD=AD, ∴△ABD≌△ACD(SAS). 谢谢观看!
