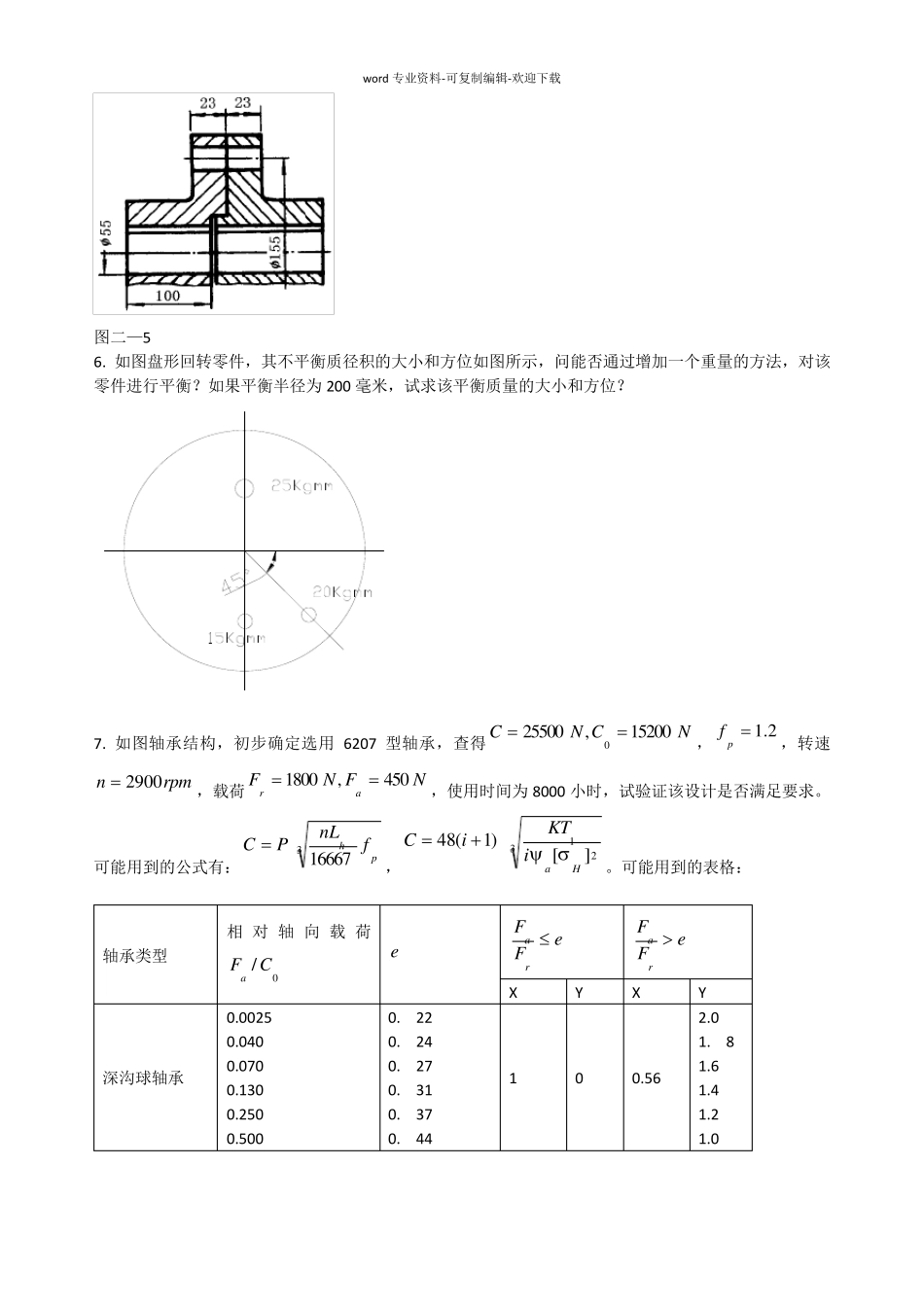

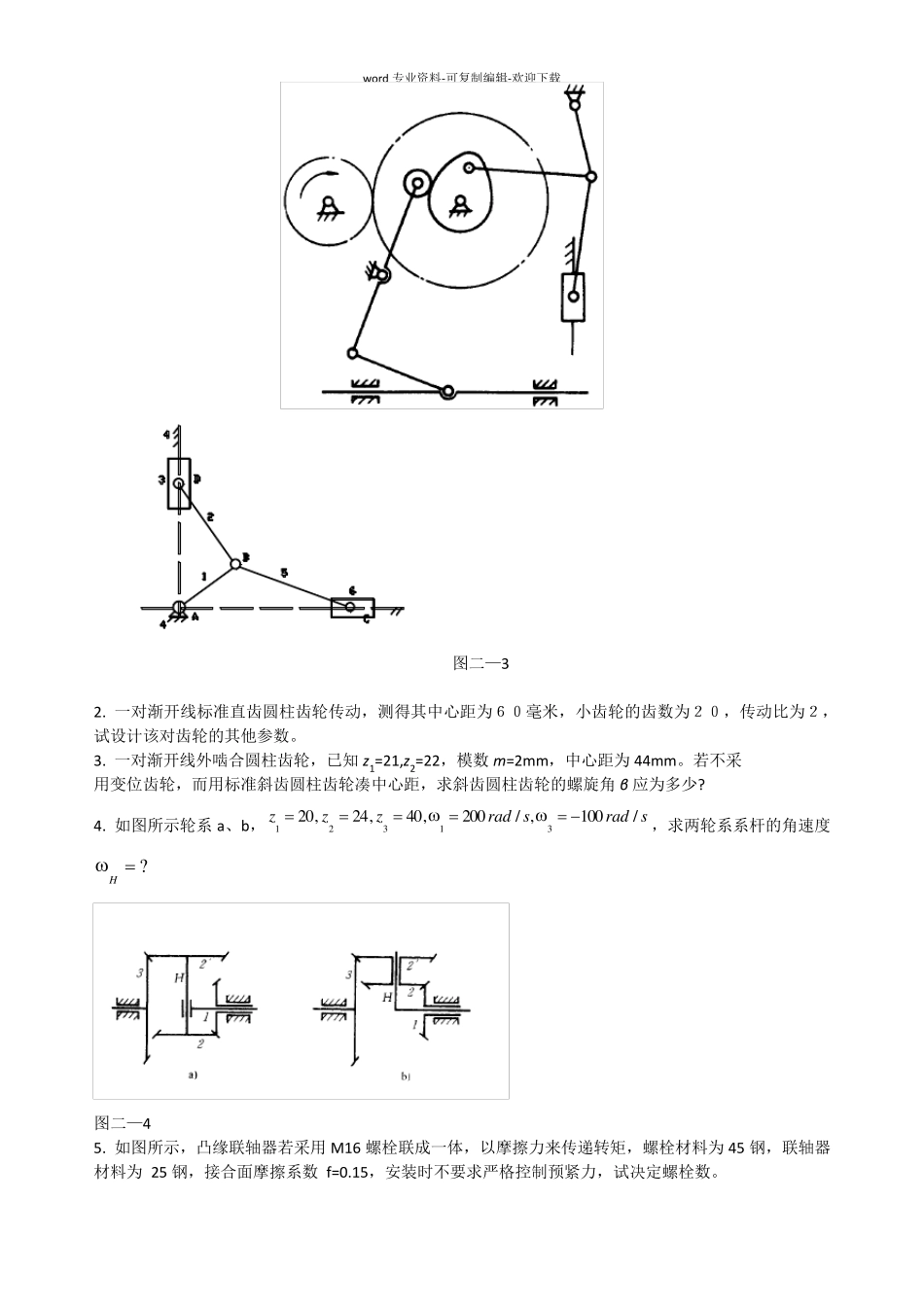

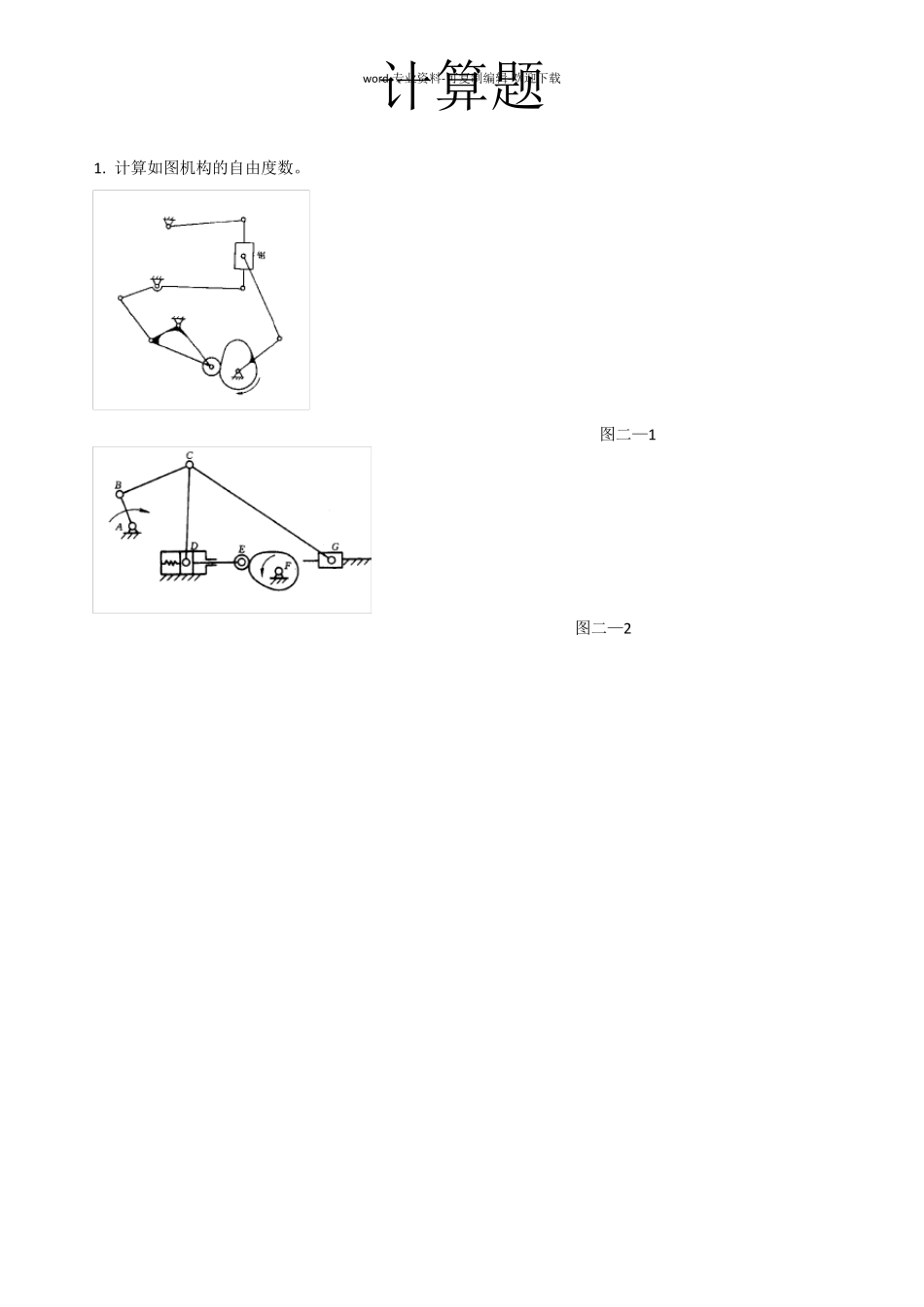

word 专业资料-可复制编辑-欢迎下载 计算题 1. 计算如图机构的自由度数。 图二—1 图二—2 word 专业资料-可复制编辑-欢迎下载 图二—3 2. 一对渐开线标准直齿圆柱齿轮传动，测得其中心距为６０毫米，小齿轮的齿数为２０，传动比为２，试设计该对齿轮的其他参数。 3. 一对渐开线外啮合圆柱齿轮，已知z1=21,z2=22，模数m=2mm，中心距为44mm。若不采 用变位齿轮，而用标准斜齿圆柱齿轮凑中心距，求斜齿圆柱齿轮的螺旋角β 应为多少? 4. 如图所示轮系a、b，sradsradzzz/100,/200,40,24,2031321，求两轮系系杆的角速度?H 图二—4 5. 如图所示，凸缘联轴器若采用M16 螺栓联成一体，以摩擦力来传递转矩，螺栓材料为45 钢，联轴器材料为 25 钢，接合面摩擦系数 f=0.15，安装时不要求严格控制预紧力，试决定螺栓数。 word 专业资料-可复制编辑-欢迎下载 图二—5 6. 如图盘形回转零件，其不平衡质径积的大小和方位如图所示，问能否通过增加一个重量的方法，对该零件进行平衡？如果平衡半径为200 毫米，试求该平衡质量的大小和方位？ 7. 如图轴承结构，初步确定选用6207 型轴承，查得NCNC15200,255000 ， 2.1pf，转速rpmn2900，载荷NFNFar450,1800，使用时间为8000 小时，试验证该设计是否满足要求。可能用到的公式有：3 16667 phfnLPC ，321][ )1(48HaiKTiC。可能用到的表格： 轴承类型 相对轴向载荷0/CFa e eFFra eFFra X Y X Y 深沟球轴承 0.0025 0.040 0.070 0.130 0.250 0.500 0. 22 0. 24 0. 27 0. 31 0. 37 0. 44 1 0 0.56 2.0 1. 8 1.6 1.4 1.2 1.0 word 专业资料-可复制编辑-欢迎下载 8. 受横向载荷的普通螺栓连接，螺栓数为1，结合面示意如图所示，摩擦系数为0.15,横向载荷为1000N，设螺栓的许用应力为MPa30][，试设计该螺栓连接。 螺栓中心线 三、分析题 1. 如图所示，1、2 是一对蜗杆蜗轮传动，3、4 是一对斜齿轮传动。已知1 为原动件，4 为输出件，各轮转向如图所示。为了使中间轴上蜗轮2 和斜齿轮3 上的轴向力互相抵消一部分， ⑴试确定1、2、3、4 各轮的旋向； ⑵在图上标出2 和3 所受个力的方向。 图三—1 2. 如图所示一轮系传动装置，已知输入轴上主动蜗杆1 的转速为n1，转向如图所示，输出轴上齿轮6 的转速为n6，转向如图所示。试计算①、计算其传动比。②、为了使中间轴...
