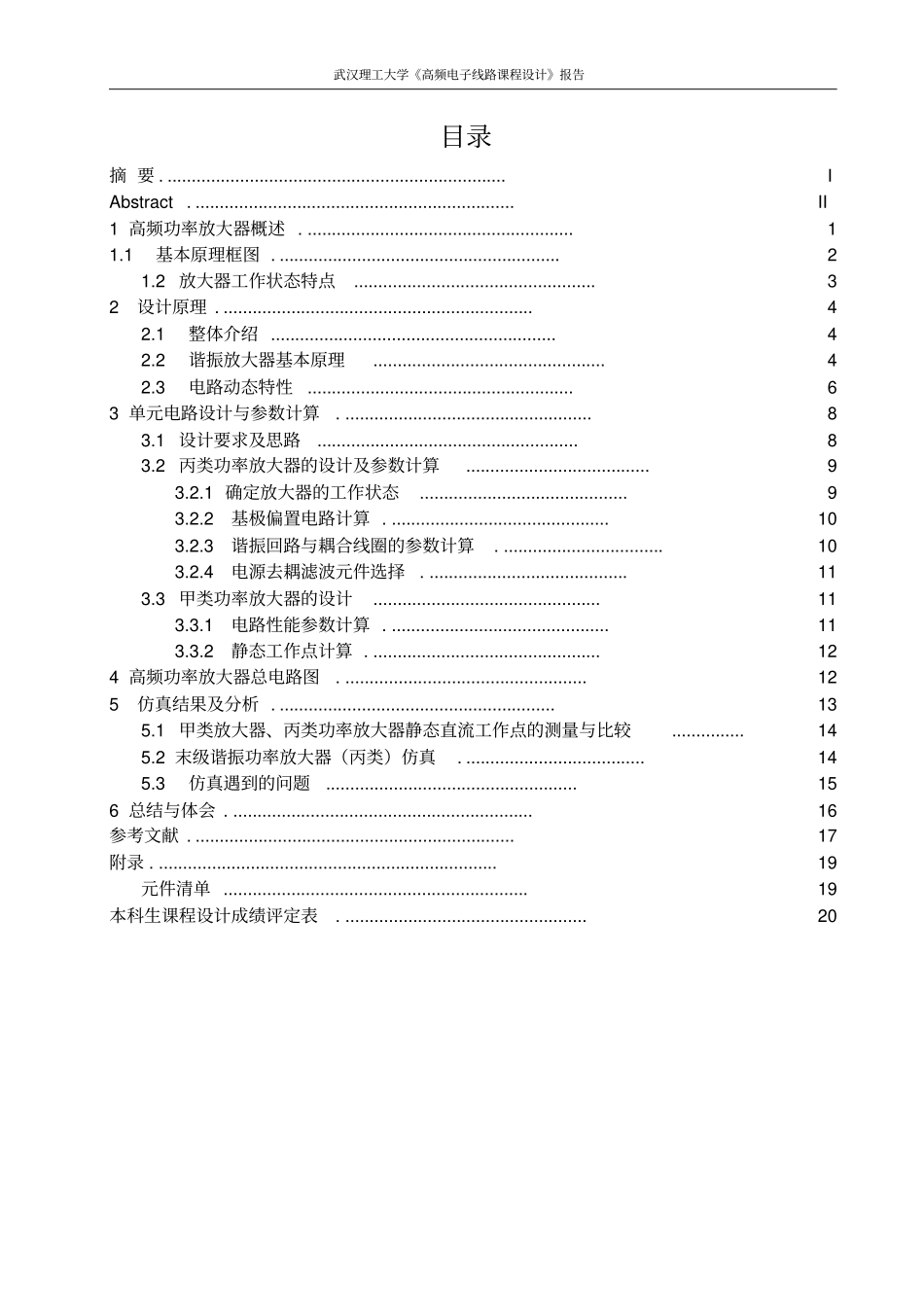

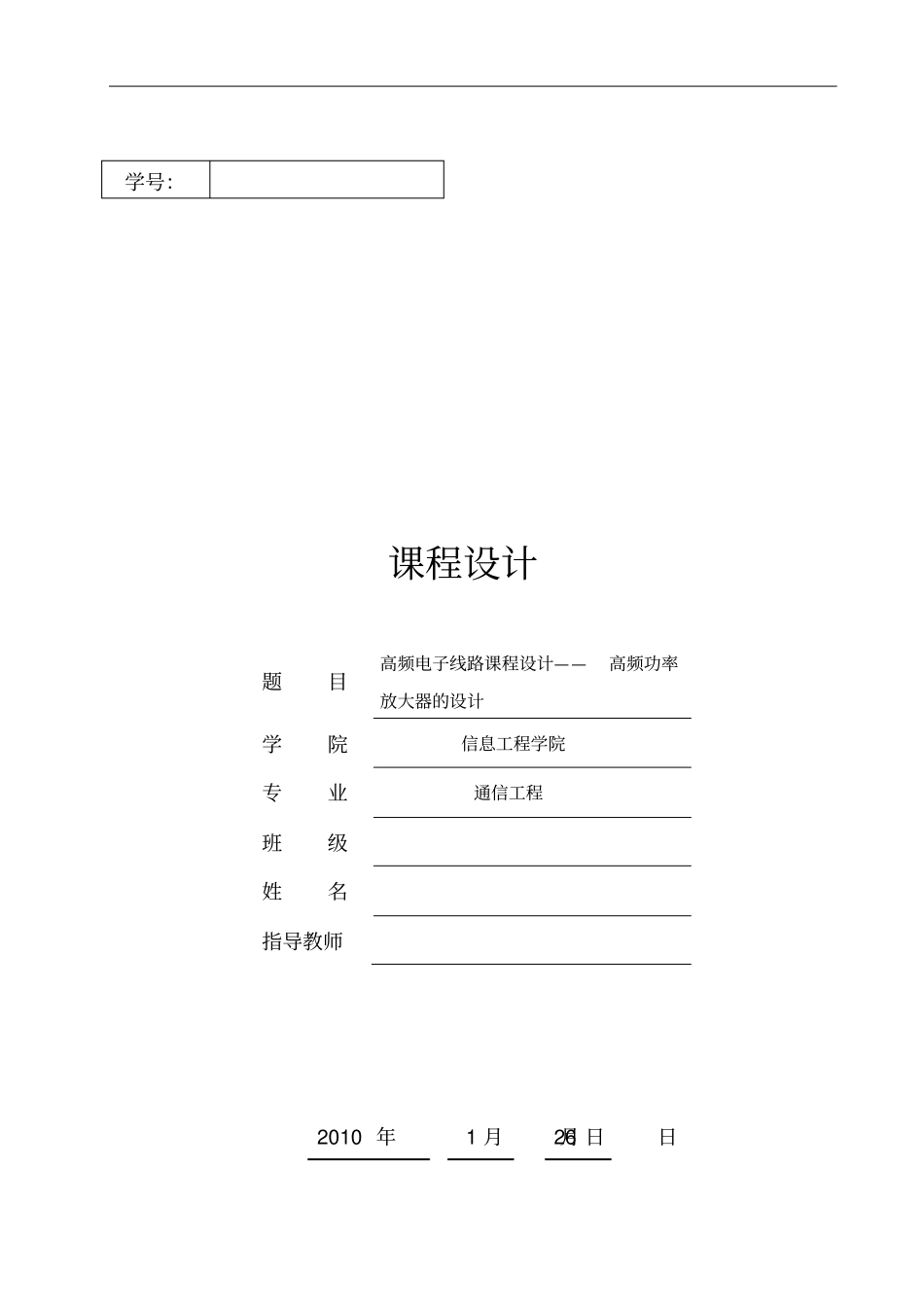

课程设计题目高频电子线路课程设计——高频功率放大器的设计学院信息工程学院专业通信工程班级姓名指导教师2010 年1 月月26 日日学号：课程设计任务书学生姓名：专业班级：通信 0704 指导教师：工作单位：信息工程学院题目: 高频电子线路课程设计——高频功率放大器的设计初始条件：1、可选元件：晶体管、高频磁环、电阻、电容、开关等2、仿真软件： EWB 要求完成的主要任务：电路的主要技术指标：输出功率Po≥125mW，工作中心频率fo=6MHz，>65%，已知：电 源 供 电 为12V， 负 载 电 阻 ,RL=51 Ω ， 晶 体 管 用3DA1， 其 主 要 参 数 ：Pcm=1W,Icm=750mA,VCES=1.5V,fT=70MHz,hfe≥10，功率增益 Ap≥13dB（ 20 倍）。时间安排：1、理论讲解，老师布置课程设计题目，学生根据选题开始查找资料；2、课程设计时间为1 周。（1）确定技术方案、电路，并进行分析计算，时间 1 天；（2）选择元器件、安装与调试，或仿真设计与分析，时间2 天；（3）总结结果，写出课程设计报告，时间2 天。指导教师签名： 2010年 1 月日系主任（或责任教师）签名： 2010 年 1 月日武汉理工大学《高频电子线路课程设计》报告目录摘 要 . ...................................................................... I Abstract . .................................................................. II 1 高频功率放大器概述 . ....................................................... 1 1.1 基本原理框图 . .......................................................... 2 1.2 放大器工作状态特点.................................................. 3 2 设计原理 . ................................................................ 4 2.1 整体介绍 ........................................................... 4 2.2 谐振放大器基本原理................................................ 4 2.3 电路动态特性....................................................... 6 3 单元电路设计与参数计算. ................................................... 8 3.1 设计要求及思路...................................................... 8 3.2 丙类功率放大器的设计及参数计算...................................... 9 3.2.1 确定放大器的工作状态..................
