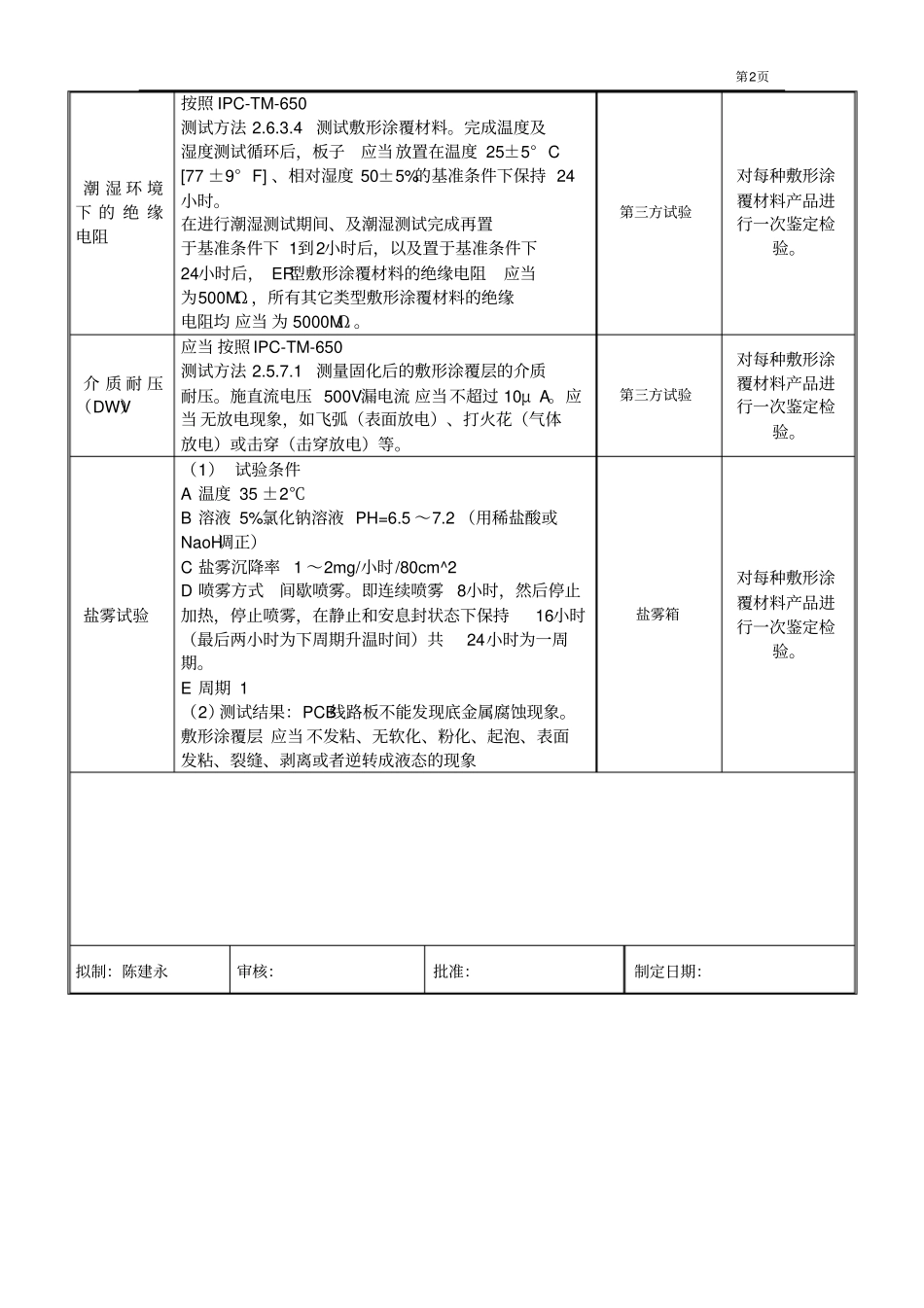

第1页来料检验验收标准主题三防漆涂覆版本： 1.0 文件编号： ZL-QPS-A013-101.目的 ：对本公司的进货原材料按照规定进行检验和实验，确保产品的最终质量。2.范围：2.1 适用于原材料进厂来料检验。2.2 适用于产品制程和终检时，对原材料进行复核查证。3. 引用文件3.1《合格供方目录》4.检验项目检验项目验收标准检验工具抽样标准外观目检：参考IPC-610D 标准，在 UV 下要求完全固化，均匀覆盖每个引脚及焊点上，无空洞起包，纹波裂纹，桔皮现象。不得喷涂在程序下载口，连接器内部，继电器气孔上，以及与散热器接触面。。UV 灯具II 级Ac/Rc=0/1 厚度在不同位置取3 个测试点，测试点均在厚度区间为合格，厚度参考 IPC-610D 标准：千分尺II 级Ac/Rc=0/1 附着力参考 GBT9286 标准，漆膜厚度0~0.06mm ， 1mm 间距；0.061~0.12mm,2mm 间距； 0.121~0.25mm ，3mm 间距。划成 10*10 的 100 格，用 3M 的 TransparentTape600胶带黏贴在百格中，迅速拉起，3 级判定：切口的边缘有部分或部分格子整块剥落，被剥落面积小于35%为合格。百格刀， 3M 对每种敷形涂覆材料产品进行一次鉴定检验。防霉菌根据 IPC-TM-650测试方法2.6.1.1测定敷形涂覆材料抗霉菌滋生的能力。固化后的敷形涂覆层不应当 有助于霉菌生长或受到霉菌生长的影响。 要求 0 级肉眼看不到霉菌生长。第三方试验对每种敷形涂覆材料产品进行一次鉴定检验。热冲击按照 IPC-TM-650测试方法 2.6.7.1 测试敷形涂覆产品，测试条件：温度 -65 ° C～125° C[-85 ° F～257°F], 循环周期 100个。完成温度循环测试后，已涂覆的测试载体 应当 放置在温度 25±5° C[77±9° F] 、湿度50±5%基准条件下保持 24小时。要求：满足外观检验，介质耐压测试。高低温箱对每种敷形涂覆材料产品进行一次鉴定检验。第2页潮 湿 环 境下 的 绝 缘电阻按照 IPC-TM-650 测试方法 2.6.3.4测试敷形涂覆材料。完成温度及湿度测试循环后，板子应当放置在温度 25±5° C [77 ±9° F] 、相对湿度 50±5%的基准条件下保持 24 小时。在进行潮湿测试期间、及潮湿测试完成再置于基准条件下 1到2小时后，以及置于基准条件下24小时后， ER型敷形涂覆材料的绝缘电阻应当为500MΩ ，所有其它类型敷形涂覆材料的绝缘电阻均 应当 为 5000MΩ 。第三方试验对每种敷形涂覆材料产品进行一次鉴定检验。介 质 耐 压（DWV）应当 按照 IPC-TM-650 测...
