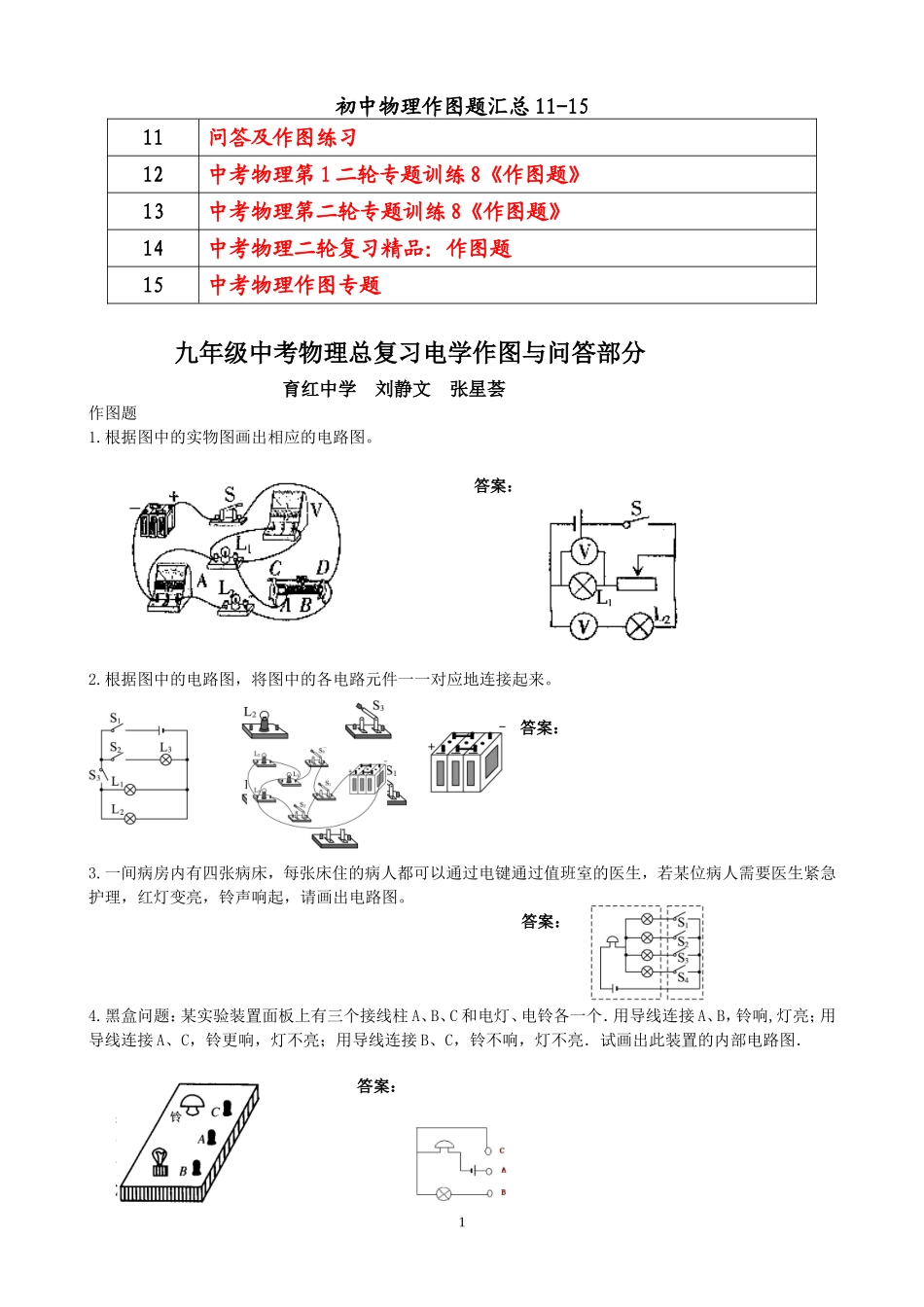

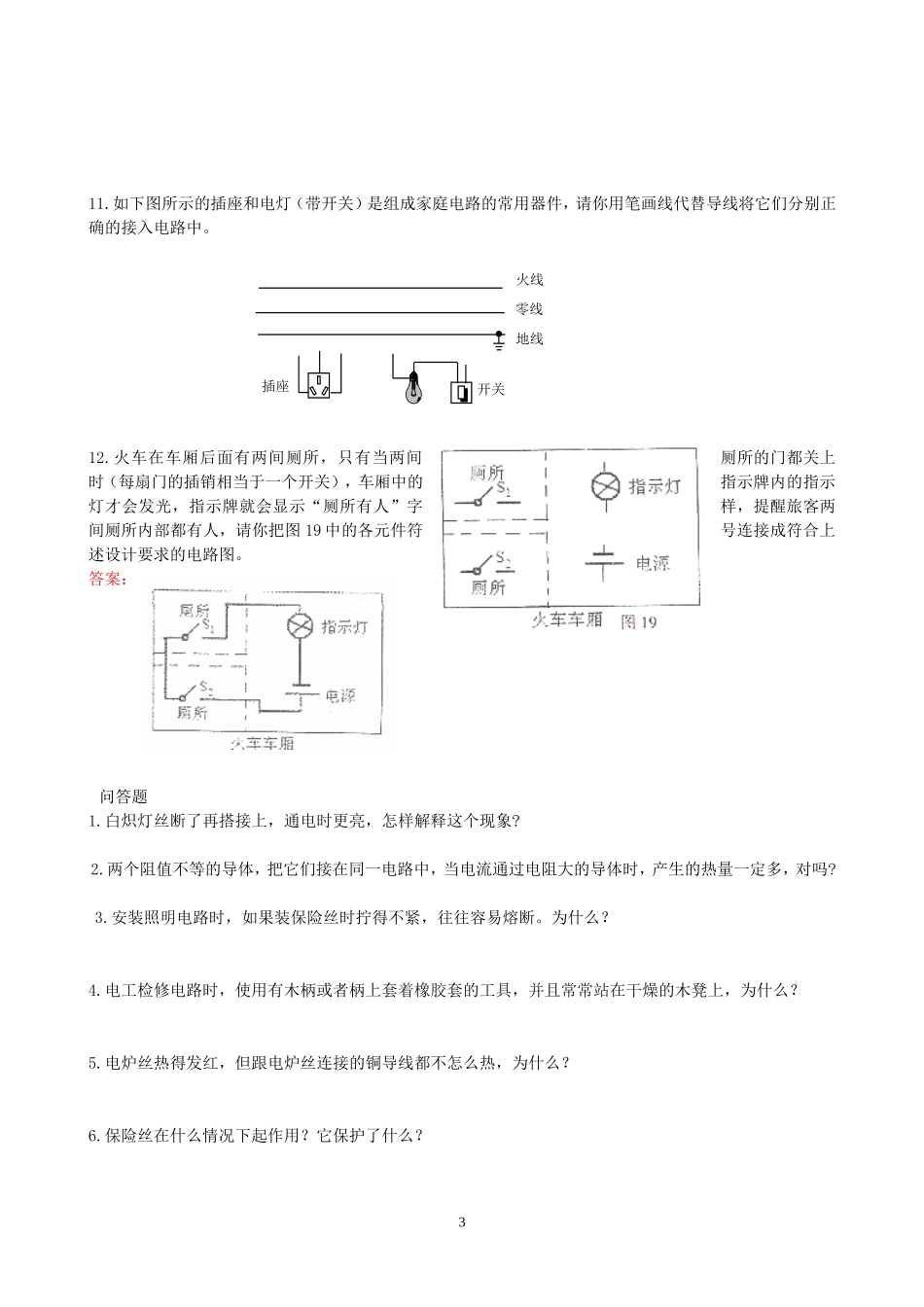

初中物理作图题汇总 11-1511问答及作图练习12中考物理第 1 二轮专题训练 8《作图题》13中考物理第二轮专题训练 8《作图题》14中考物理二轮复习精品：作图题15中考物理作图专题九年级中考物理总复习电学作图与问答部分育红中学 刘静文 张星荟作图题1.根据图中的实物图画出相应的电路图。答案： 2.根据图中的电路图，将图中的各电路元件一一对应地连接起来。答案：3.一间病房内有四张病床，每张床住的病人都可以通过电键通过值班室的医生，若某位病人需要医生紧急护理，红灯变亮，铃声响起，请画出电路图。答案：4.黑盒问题：某实验装置面板上有三个接线柱 A、B、C 和电灯、电铃各一个．用导线连接 A、B，铃响,灯亮；用导线连接 A、C，铃更响，灯不亮；用导线连接 B、C，铃不响，灯不亮．试画出此装置的内部电路图．答案： 15.是一个黑盒子，a，b 是面板上两个窗口，a 内是红灯，b 内是黄灯，有三节干电池串联供电，只闭合 S1时，红灯、黄灯都亮．只闭合 S2时，两灯都不亮，S1、S2都闭合时，只有黄灯亮，请画出盒子内的电路图． 答案：6.将下图中的元件连成电路，要求打开和闭合任一开关时，电灯亮同时电铃响.电灯、电铃要并联，元件位置不能移动.7. 请你在下图每个方框中画上一个电路元件符号，使其成为一 个正确的电路图。8.如图所示是工厂里的一种自动降温风扇的简单电路示意图，在水银温度计里封入一段金属丝，当温度达到金属丝下端所指示的温度时，电风扇就会转动起来，试将它们用线连成一个自动控制的电路。 答案：9.如图是电铃的工作原理图，请在图上连接电路 答案：10.如图所示，通电后当扬声器的线圈向右运动时，画出线圈中的电流方向，并标出此时线圈的 N 极。 答案：211.如下图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。 12.火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图 19 中的各元件符号连接成符合上述设计要求的电路图。答案：问答题1.白炽灯丝断了再搭接上，通电时更亮，怎样解释这个现象?2.两个阻值不等的导体，把它们接在同一电路中，当电流通过电阻大的导体时，产生的热量一定多，对吗?3.安装照明电路时，如果装保险丝时拧得不紧，往往容易熔断。为什么？ 4.电工检修电路时，使...
