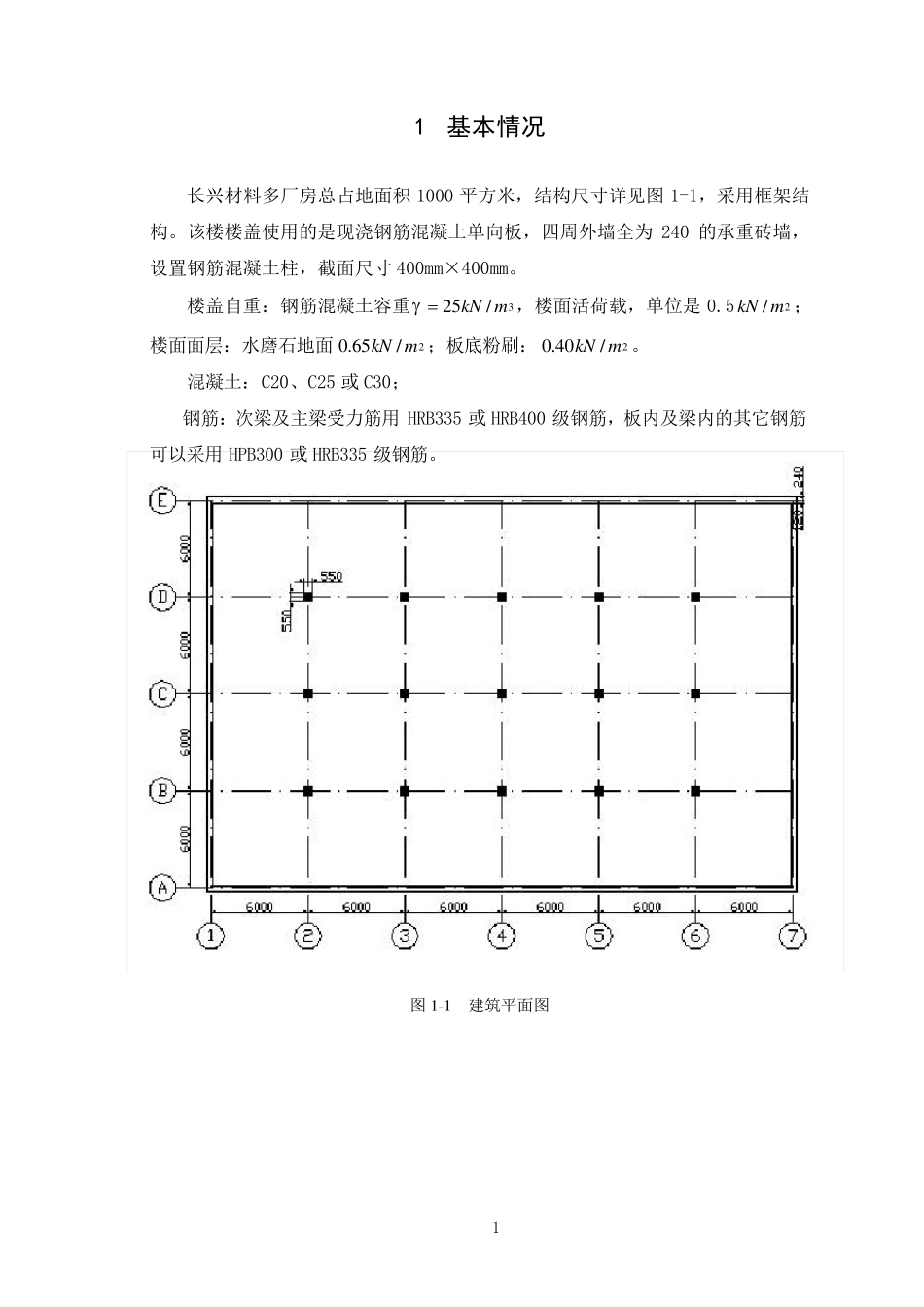

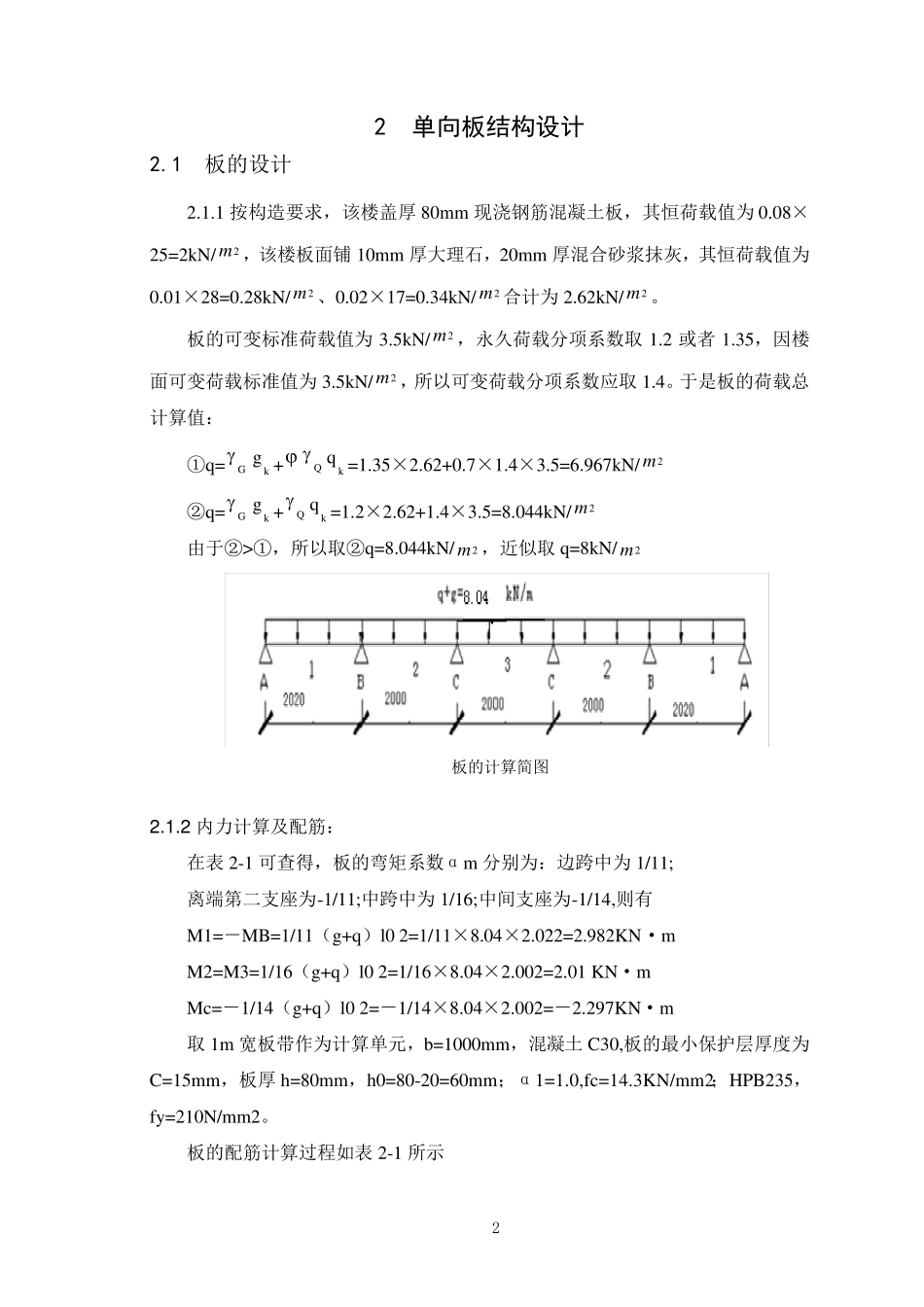

网络教育学院 《钢筋混凝土结构课程设计》 题 目：长兴材料厂房单向板设计 学习中心： 专 业： 年 级： 学 号： 学 生： 指导教师： 1 1 基本情况 长兴材料多厂房总占地面积1000 平方米，结构尺寸详见图1-1，采用框架结构。该楼楼盖使用的是现浇钢筋混凝土单向板，四周外墙全为240 的承重砖墙，设置钢筋混凝土柱，截面尺寸400mm×400mm。 楼盖自重：钢筋混凝土容重32 5/kN m ，楼面活荷载，单位是0.52/kN m ；楼面面层：水磨石地面20 .6 5/kN m ；板底粉刷：20 .4 0/kN m 。 混凝土：C20、C25 或 C30； 钢筋：次梁及主梁受力筋用HRB335 或 HRB400 级钢筋，板内及梁内的其它钢筋可以采用HPB300 或 HRB335 级钢筋。 图1 -1 建筑平面图 2 2 单向板结构设计 2.1 板的设计 2.1.1 按构造要求，该楼盖厚80mm 现浇钢筋混凝土板，其恒荷载值为0.08×25=2kN/2m ，该楼板面铺10mm 厚大理石，20mm 厚混合砂浆抹灰，其恒荷载值为0.01×28=0.28kN/2m 、0.02×17=0.34kN/2m 合计为2.62kN/2m 。 板的可变标准荷载值为3.5kN/2m ，永久荷载分项系数取1.2 或者1.35，因楼面可变荷载标准值为3.5kN/2m ，所以可变荷载分项系数应取1.4。于是板的荷载总计算值： ①q=Gkg +Qkq =1.35×2.62+0.7×1.4×3.5=6.967kN/2m ②q=Gkg +Qkq =1.2×2.62+1.4×3.5=8.044kN/2m 由于②>①，所以取②q=8.044kN/2m ，近似取q=8kN/2m 板的计算简图 2 .1 .2 内力计算及配筋： 在表2-1 可查得，板的弯矩系数αm 分别为：边跨中为1/11; 离端第二支座为-1/11;中跨中为1/16;中间支座为-1/14,则有 M1=－MB=1/11（g+q）l0 2=1/11×8.04×2.022=2.982KN·m M2=M3=1/16（g+q）l0 2=1/16×8.04×2.002=2.01 KN·m Mc=－1/14（g+q）l0 2=－1/14×8.04×2.002=－2.297KN·m 取1m 宽板带作为计算单元，b=1000mm，混凝土C30,板的最小保护层厚度为C=15mm，板厚h=80mm，h0=80-20=60mm；α1=1.0,fc=14.3KN/mm2；HPB235，fy=210N/mm2。 板的配筋计算过程如表2-1 所示 3 表2-1 板的配筋计算表 截面 1 B 2 C M（mkN ） 1M BM 2M 28.0 M cM cM8.0 20)(lqgM  2.982 -2.982 2.01 1.608 -2.297 -1.838 201bhfc（mkN ） 51.48 201bhfMcs  0.058 0.058 0.039 0.031 0.045 0.036 s211 (614.0b) 0.06 0.06 0.04 0.033 0.046...
