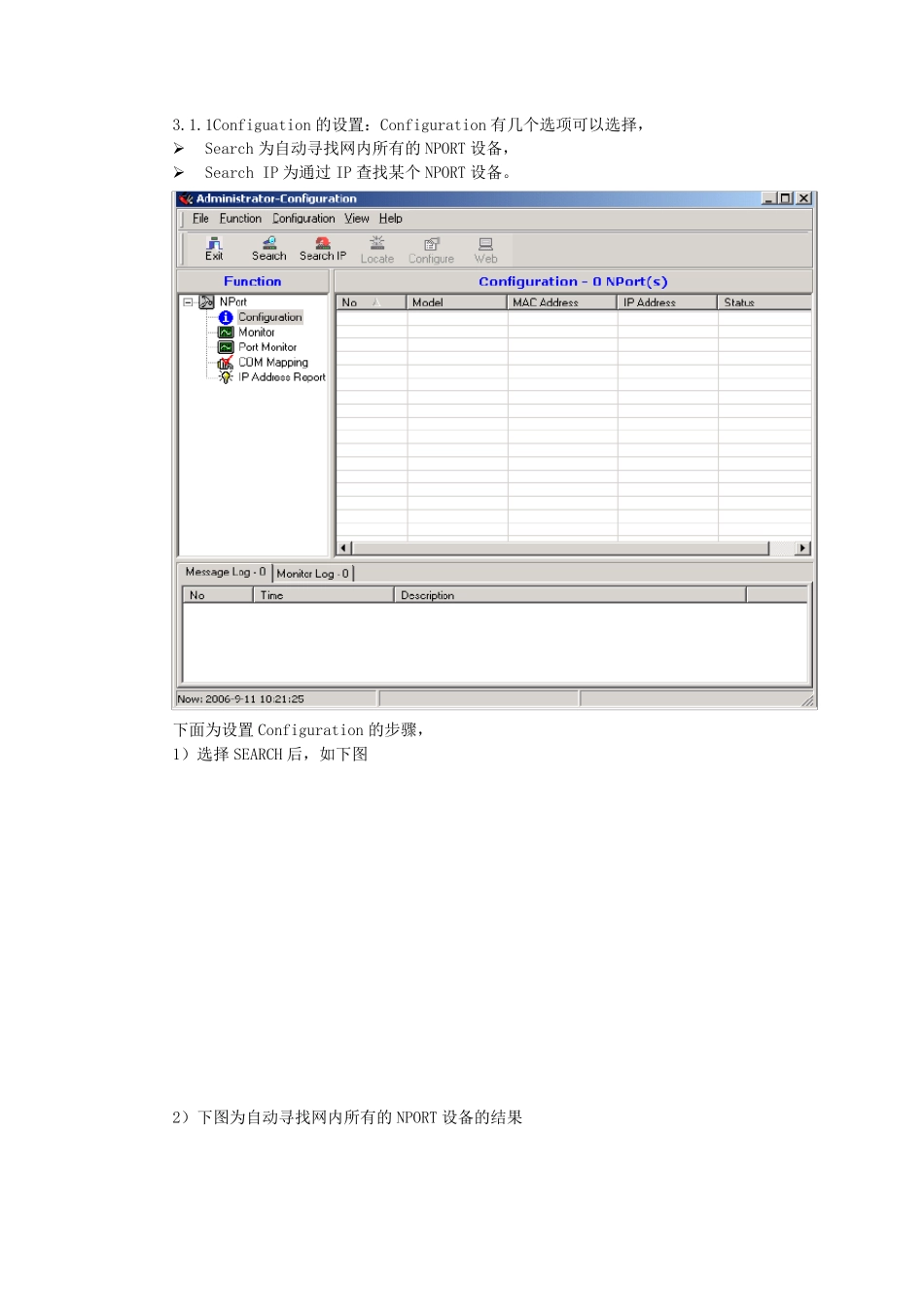

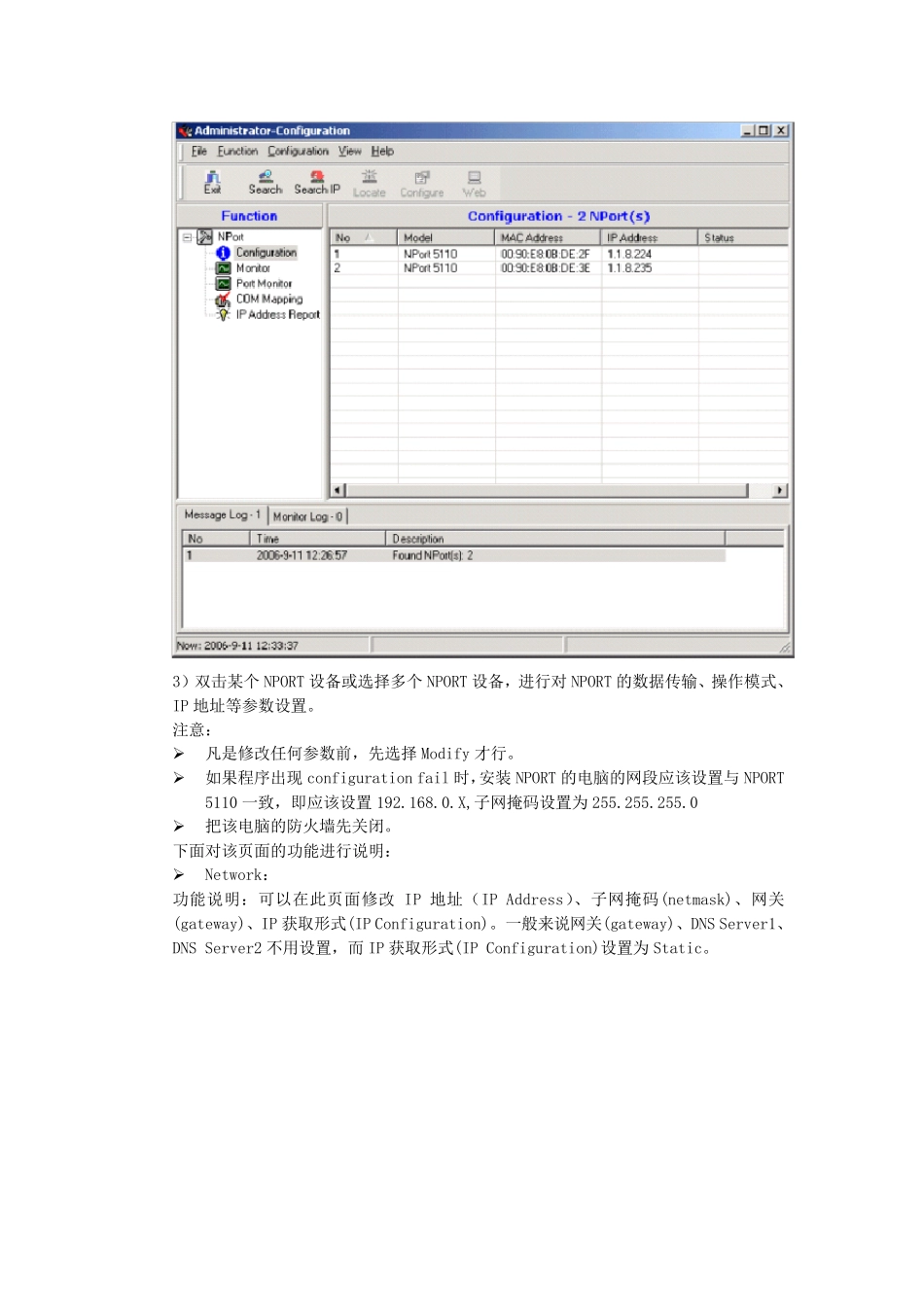

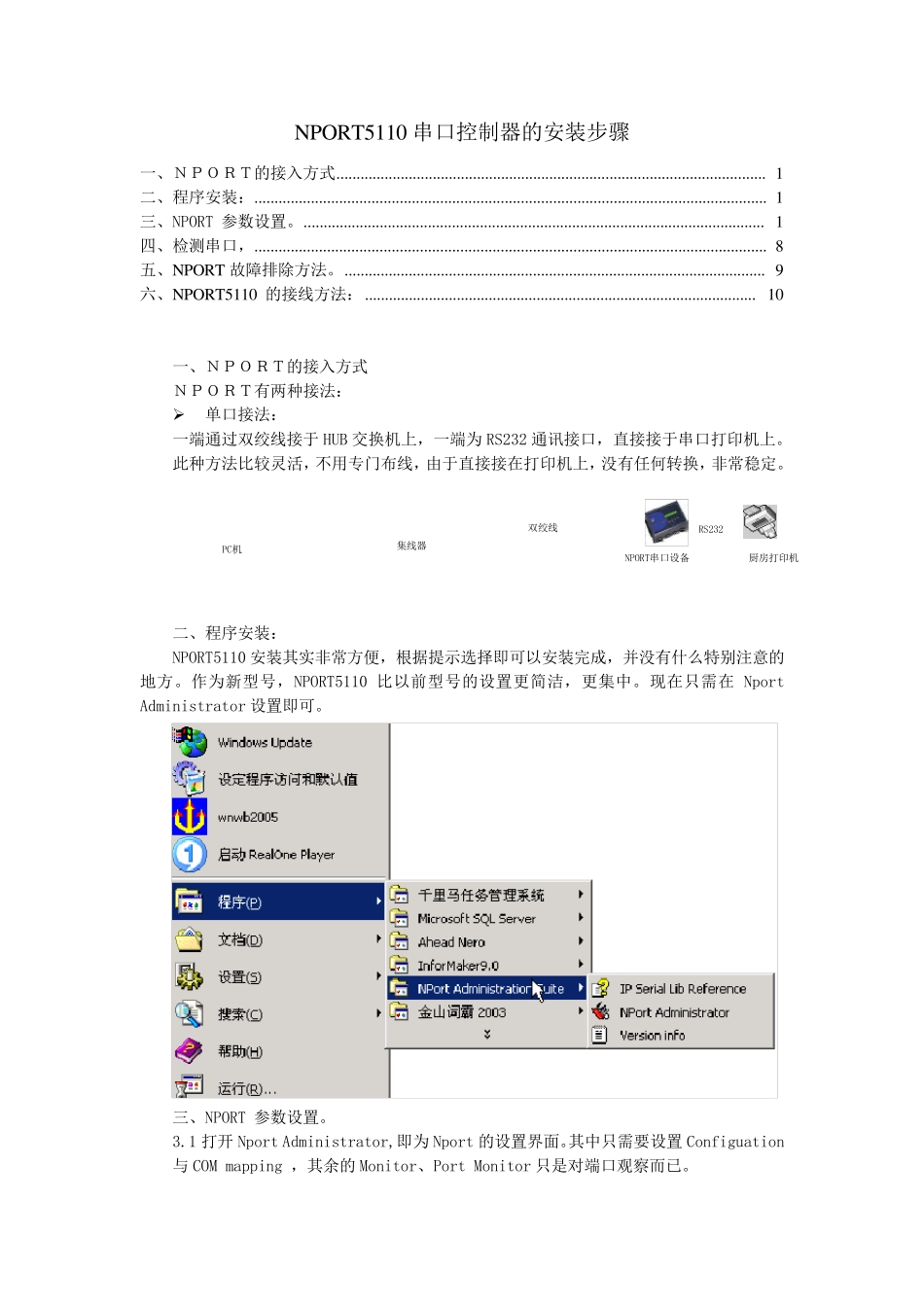

NPORT5110 串口控制器的安装步骤 一、ＮＰＯＲＴ的接入方式 ........................................................................................................... 1 二、程序安装： ............................................................................................................................... 1 三、NPORT 参数设置。 ................................................................................................................... 1 四、检测串口， ............................................................................................................................... 8 五、NPORT 故障排除方法。 ......................................................................................................... 9 六、NPORT5110 的接线方法： .................................................................................................. 10 一、ＮＰＯＲＴ的接入方式 ＮＰＯＲＴ有两种接法： ➢ 单口接法： 一端通过双绞线接于 HUB 交换机上，一端为 RS232 通讯接口，直接接于串口打印机上。此种方法比较灵活，不用专门布线，由于直接接在打印机上，没有任何转换，非常稳定。 PC机集线器双绞线RS232NPORT串口设备厨房打印机 二、程序安装： NPORT5110 安装其实非常方便，根据提示选择即可以安装完成，并没有什么特别注意的地方。作为新型号，NPORT5110 比以前型号的设置更简洁，更集中。现在只需在 Nport Administrator 设置即可。 三、NPORT 参数设置。 3.1 打开 Nport Administrator,即为 Nport 的设置界面。其中只需要设置 Configuation与 COM mapping ，其余的Monitor、Port Monitor 只是对端口观察而已。 3.1.1Configuation 的设置：Configuration 有几个选项可以选择， ➢ Search 为自动寻找网内所有的NPORT 设备， ➢ Search IP 为通过IP 查找某个NPORT 设备。 下面为设置Configuration 的步骤， 1）选择SEARCH 后，如下图 2）下图为自动寻找网内所有的NPORT 设备的结果 3）双击某个NPORT 设备或选择多个NPORT 设备，进行对NPORT 的数据传输、操作模式、IP 地址等参数设置。 注意： ➢ 凡是修改任何参数前，先选择Modify 才行。 ➢ 如果程序出现 configuration fail ...
