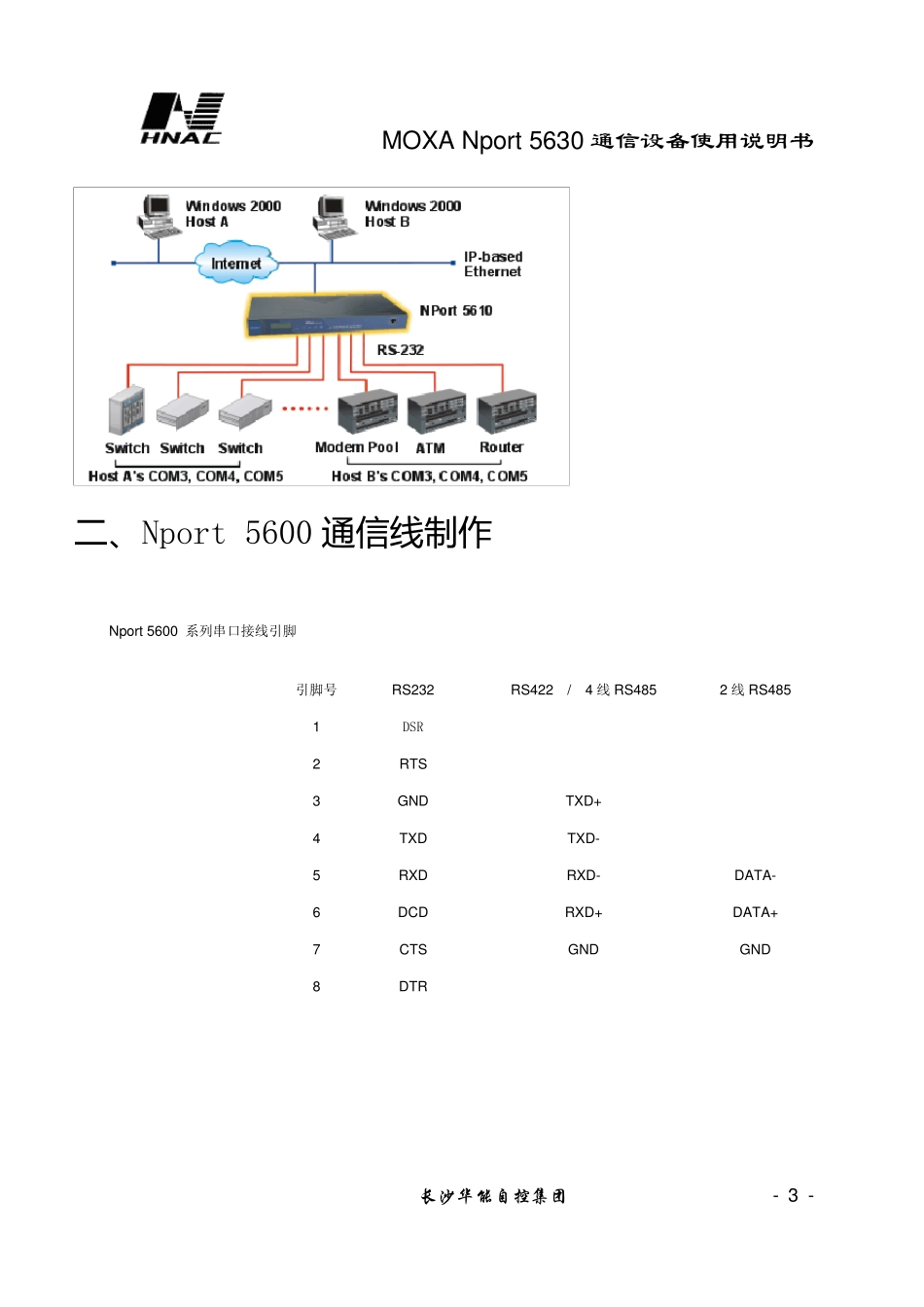

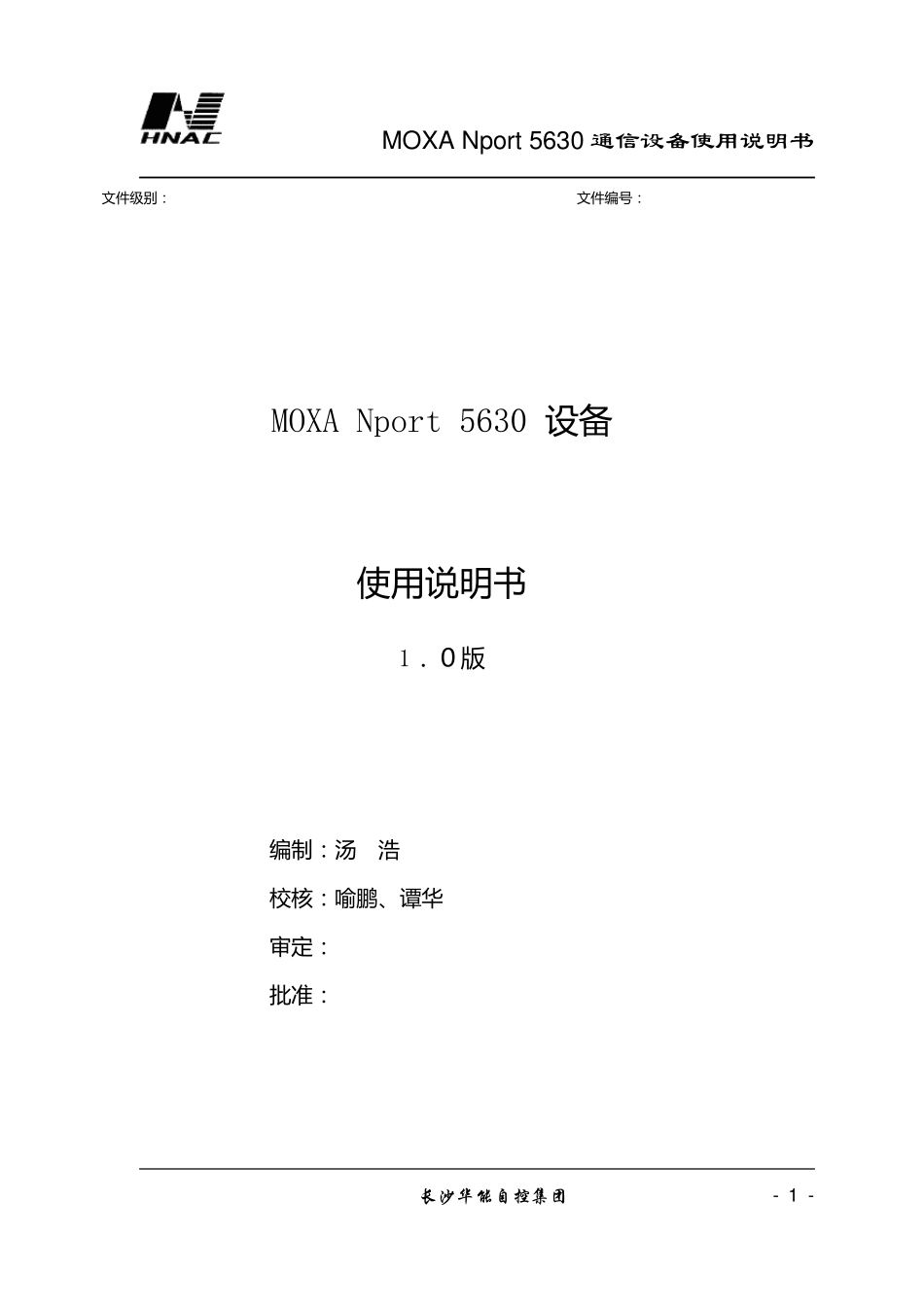

MOXA Nport 5630 通信设备使用说明书 长 沙 华 能 自 控 集 团 - 1 - 文 件 级 别 ： 文 件 编 号 ： MOXA Nport 5630 设 备 使 用 说 明 书 1． ０ 版 编 制 ： 汤 浩 校 核 ： 喻 鹏 、谭华 审定： 批准： MOXA Nport 5630 通信设备使用说明书 长 沙 华 能 自 控 集 团 - 2 - 长 沙 华 能 自 控 集 团 有 限 公 司 一 、简介 MOXA Nport 5600 系列产品是一 种和后台电脑用网络连接的串口服务器。 NPort 5600 系列 多个不同的后台电脑可以共同分享１个Nport 5600 设备 MOXA Nport 5630 通信设备使用说明书 长 沙 华 能 自 控 集 团 - 3 - 二 、Nport 5600 通信线制作 Nport 5600 系列串口接线引脚 引脚号 RS232 RS422 / 4 线 RS485 2 线 RS485 1 DSR 2 RTS 3 GND TXD+ 4 TXD TXD- 5 RXD RXD- DATA- 6 DCD RXD+ DATA+ 7 CTS GND GND 8 DTR MOXA Nport 5630 通信设备使用说明书 长 沙 华 能 自 控 集 团 - 4 - 三 、Nport 5600 设置 面板和按钮说明 灯： LED 灯 -灯 颜 色 -含 义 LED 灯 颜 色 含 义 准备灯 红 正在启动中，长期则是有错误 绿 正常 1-8/16 通信信号灯 正在接收数据 MOXA Nport 5630 通信设备使用说明书 长 沙 华 能 自 控 集 团 - 5 - 绿 正 在 发 送 数 据 按 键 : 键 名 称 - 含 义 MENU 菜 单 键 ∧ 上 翻 键 ∨ 下 翻 键 SEL 选 择 键 先 在 NPORT 5600 上 把 NPORT 5600 的 IP 设 置 好 ， 具 体 操 作 方 法 如 Menu (主 选 单 ) NetWork Setting IP Address 设 置 为 192.168.X.X NetMask 设 置 为 255.255.255.0 四 、后台电脑设 置 在 后台电脑中安装好Nport 5600 的 驱动程， 安装完毕后在 开始菜 单 中选 择 程序， 然后再选 择 刚安装好 的NPort Administration Su ite NPort Administrator 打开后选 择 Broadcast Search （自动查找在 网络内的 Nport ） MOXA Nport 5630 通信设备使用说明书 长 沙 华 能 自 控 集 团 - 6 - 配 置 Nport 5600 设 置 PORTx 端 口 的 通 信方式 MOXA Nport 5630 通信设备使用说明书 长 沙 华 能 自 控 集 团 - 7 - Com Mapping (串 口 映 射 ) 也 就 是 把 NPORT 的 PORTx 映 射 为 电 脑 中 的 COM MOXA Nport 5630 通信设备使用说明书 长 沙 华 能 自 控 集 团 - 8 -
