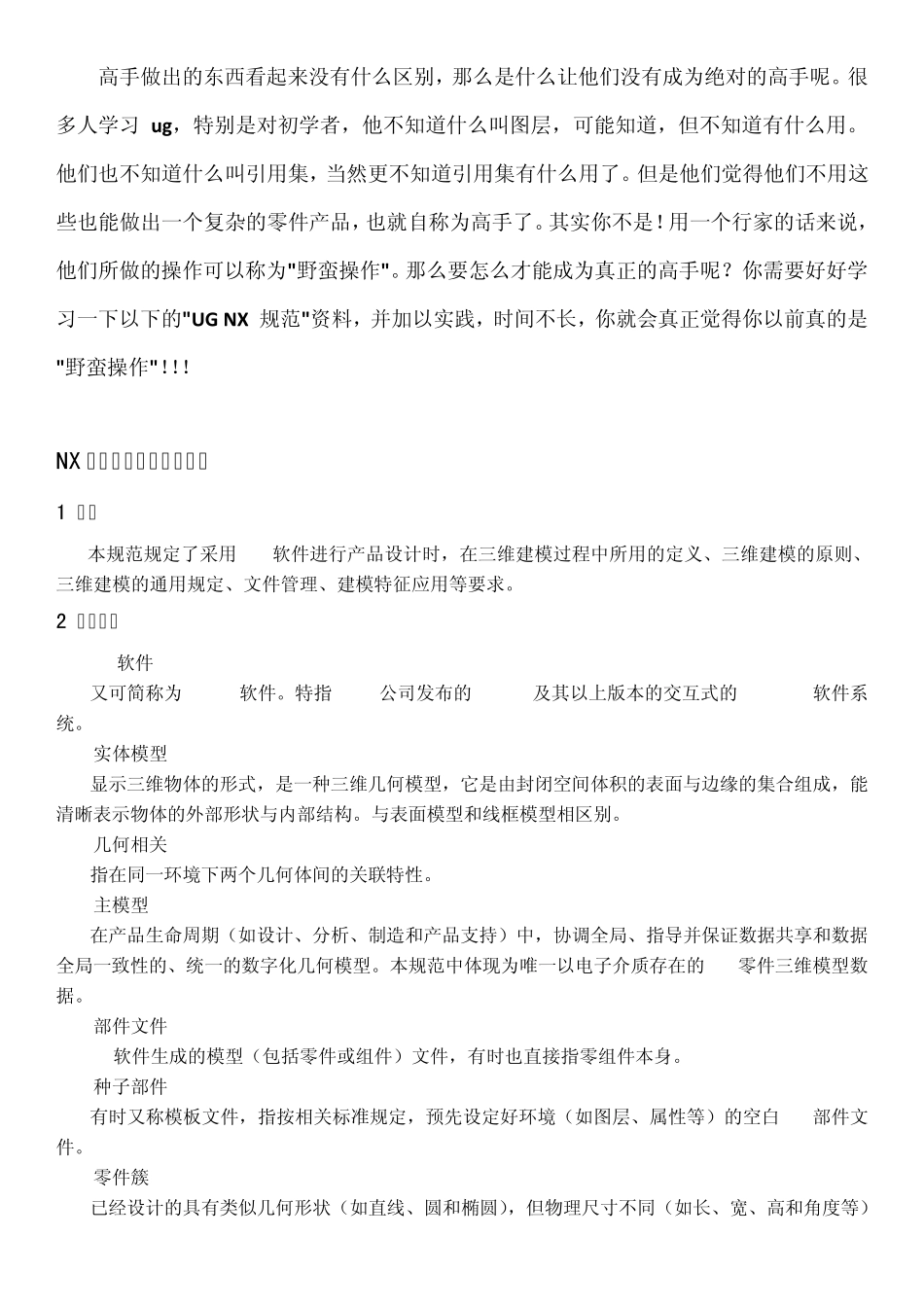

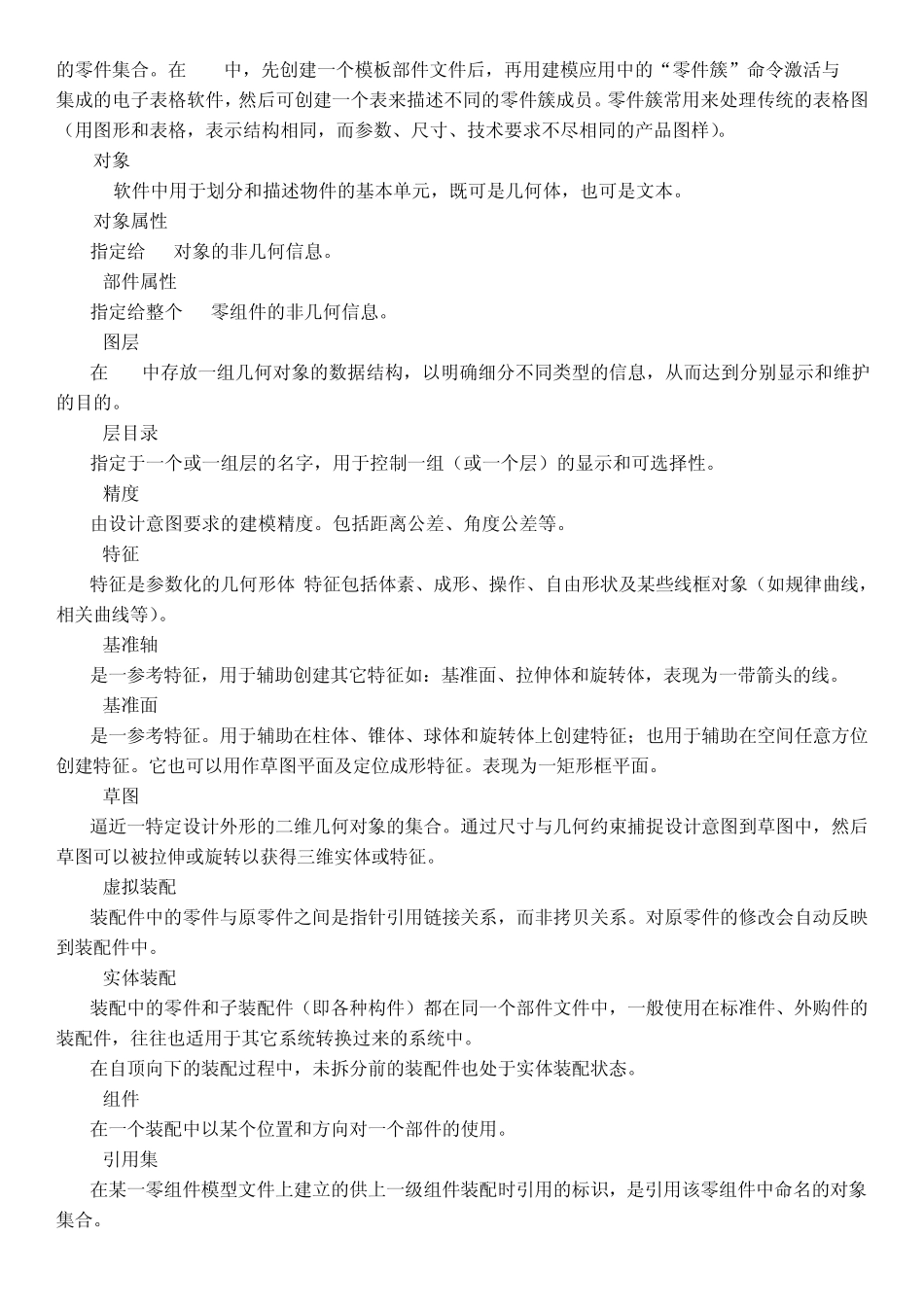

高手做出的东西看起来没有什么区别，那么是什么让他们没有成为绝对的高手呢。很多人学习ug，特别是对初学者，他不知道什么叫图层，可能知道，但不知道有什么用。他们也不知道什么叫引用集，当然更不知道引用集有什么用了。但是他们觉得他们不用这些也能做出一个复杂的零件产品，也就自称为高手了。其实你不是！用一个行家的话来说，他们所做的操作可以称为"野蛮操作"。那么要怎么才能成为真正的高手呢？你需要好好学习一下以下的"UG NX 规范"资料，并加以实践，时间不长，你就会真正觉得你以前真的是"野蛮操作"！！！ NX 三维建模规范（部分） 1 范围 本规范规定了采用NX软件进行产品设计时，在三维建模过程中所用的定义、三维建模的原则、三维建模的通用规定、文件管理、建模特征应用等要求。 2 术语介绍 2.1 NX软件 又可简称为UG NX软件。特指 UGS 公司发布的NX5.0 及其以上版本的交互式的CAD/CAM软件系统。 2.2 实体模型 显示三维物体的形式，是一种三维几何模型，它是由封闭空间体积的表面与边缘的集合组成，能清晰表示物体的外部形状与内部结构。与表面模型和线框模型相区别。 2.3 几何相关 指在同一环境下两个几何体间的关联特性。 2.4 主模型 在产品生命周期（如设计、分析、制造和产品支持）中，协调全局、指导并保证数据共享和数据全局一致性的、统一的数字化几何模型。本规范中体现为唯一以电子介质存在的NX零件三维模型数据。 2.5 部件文件 NX软件生成的模型（包括零件或组件）文件，有时也直接指零组件本身。 2.6 种子部件 有时又称模板文件，指按相关标准规定，预先设定好环境（如图层、属性等）的空白 NX部件文件。 2.7 零件簇 已经设计的具有类似几何形状（如直线、圆和椭圆），但物理尺寸不同（如长、宽、高和角度等）的零件集合。在NX中，先创建一个模板部件文件后，再用建模应用中的“零件簇”命令激活与 NX集成的电子表格软件，然后可创建一个表来描述不同的零件簇成员。零件簇常用来处理传统的表格图（用图形和表格，表示结构相同，而参数、尺寸、技术要求不尽相同的产品图样）。 2.8 对象 NX软件中用于划分和描述物件的基本单元，既可是几何体，也可是文本。 2.9 对象属性 指定给 NX对象的非几何信息。 2.10 部件属性 指定给整个NX零组件的非几何信息。 2.11 图层 在NX中存放一组几何对象的数据结构，以明确细分不同类型的信息，从而达到分别显示和维护的目的。 2.12 层...
