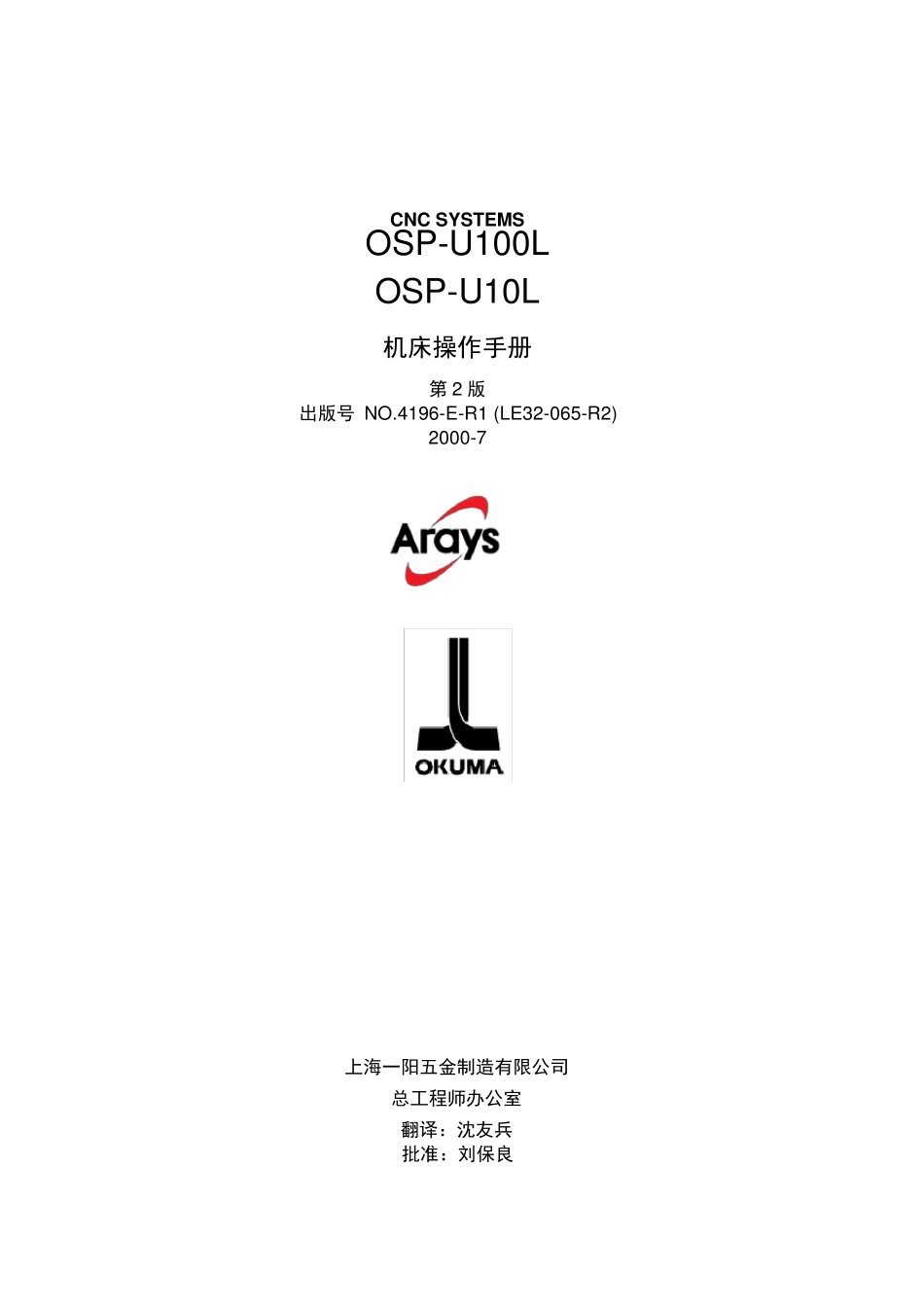

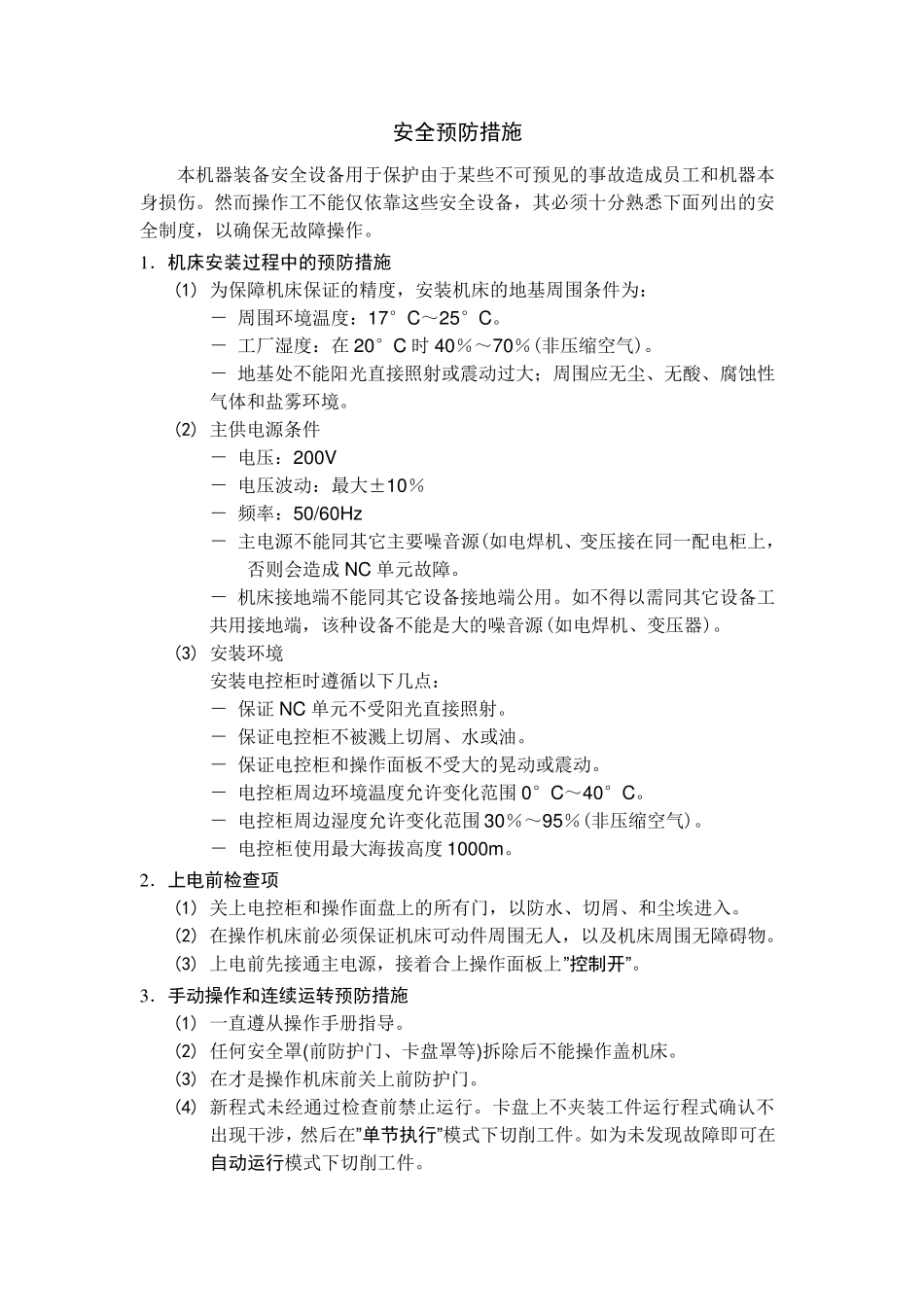

CNC SYSTEMS OSP-U100L OSP-U10L 机床操作手册 第2 版 出版号 NO.4196-E-R1 (LE32-065-R2) 2000-7 上海一阳五金制造有限公司 总工程师办公室 翻译：沈友兵 批准：刘保良 安全预防措施 本机器装备安全设备用于保护由于某些不可预见的事故造成员工和机器本身损伤。然而操作工不能仅依靠这些安全设备，其必须十分熟悉下面列出的安全制度，以确保无故障操作。 1 ．机床安装过程中的预防措施 (1) 为保障机床保证的精度，安装机床的地基周围条件为： － 周围环境温度：17°C～25°C。 － 工厂湿度：在 20°C 时 40％～70％(非压缩空气)。 － 地基处不能阳光直接照射或震动过大；周围应无尘、无酸、腐蚀性气体和盐雾环境。 (2) 主供电源条件 － 电压：200V － 电压波动：最大±10％ － 频率：50/60Hz － 主电源不能同其它主要噪音源(如电焊机、变压接在同一配电柜上，否则会造成NC 单元故障。 － 机床接地端不能同其它设备接地端公用。如不得以需同其它设备工共用接地端，该种设备不能是大的噪音源(如电焊机、变压器)。 (3) 安装环境 安装电控柜时遵循以下几点： － 保证NC 单元不受阳光直接照射。 － 保证电控柜不被溅上切屑、水或油。 － 保证电控柜和操作面板不受大的晃动或震动。 － 电控柜周边环境温度允许变化 范 围0°C～40°C。 － 电控柜周边湿度允许变化 范 围30％～95％(非压缩空气)。 － 电控柜使 用最大海 拔 高 度1000m。 2 ．上电前检查项 (1) 关 上电控柜和操作面盘 上的所 有 门 ，以防 水、切屑、和尘埃 进 入 。 (2) 在操作机床前 必须保证机床可动件周围无人 ，以及 机床周围无障碍 物 。 (3) 上电前 先 接通 主电源，接着 合 上操作面板上”控制开”。 3 ．手动操作和连续运转预防措施 (1) 一直遵从 操作手 册 指 导 。 (2) 任 何 安全罩 (前 防 护门 、卡 盘 罩 等 )拆 除 后 不能操作盖 机床。 (3) 在才 是操作机床前 关 上前 防 护门 。 (4) 新 程 式 未 经 通 过检 查 前 禁 止 运 行 。卡 盘 上不夹 装工件运 行 程 式 确认 不出现 干 涉 ，然后 在”单节执行”模 式 下切削 工件。如为未 发 现 故障即 可在自动运行模 式 下切削 工件。 (5) 执行如主轴转动或轴运动等操作之前应确保操作安全。 (6) 主轴转动时禁止接触切屑或工件。 (7) 禁止试图...
