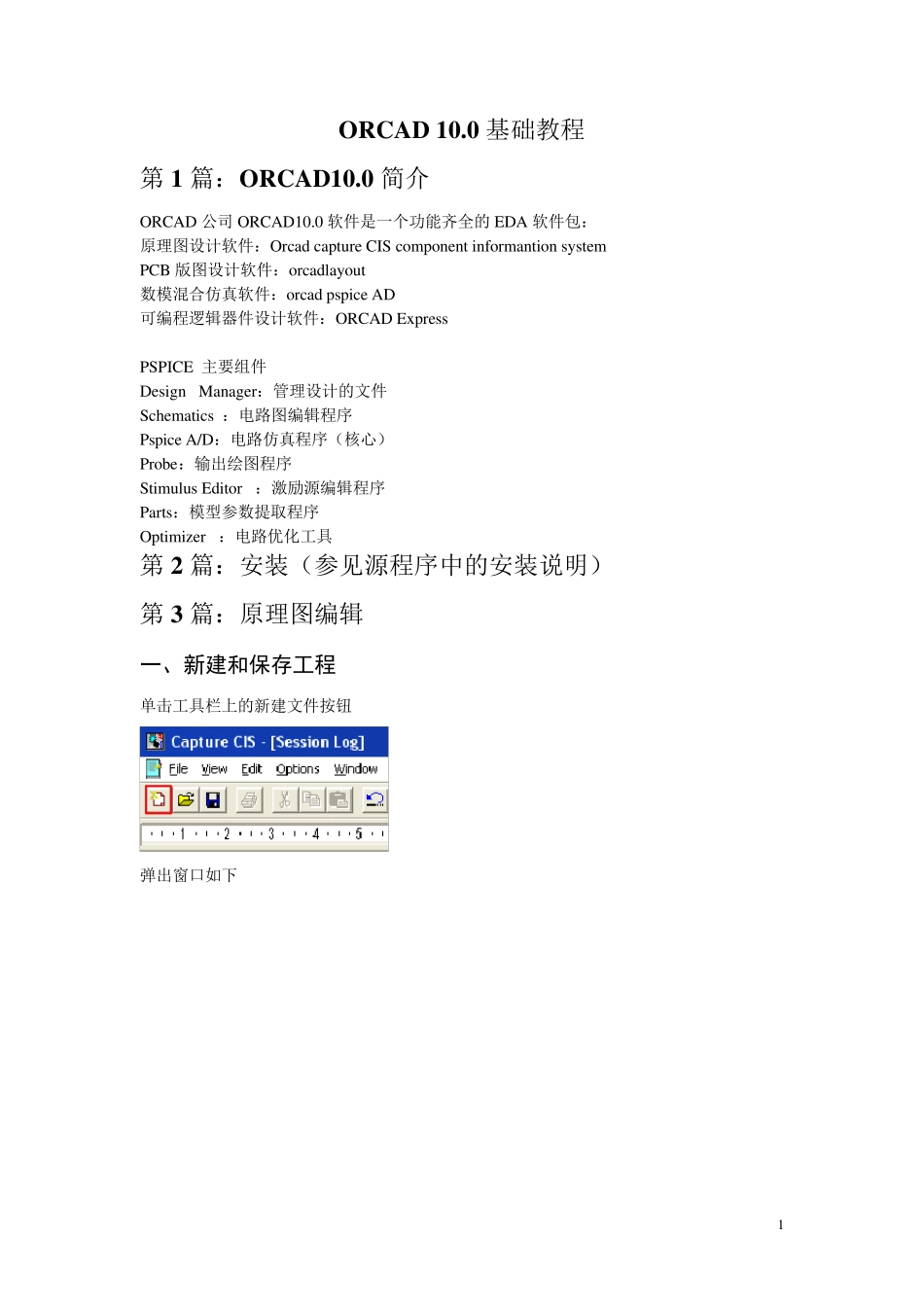

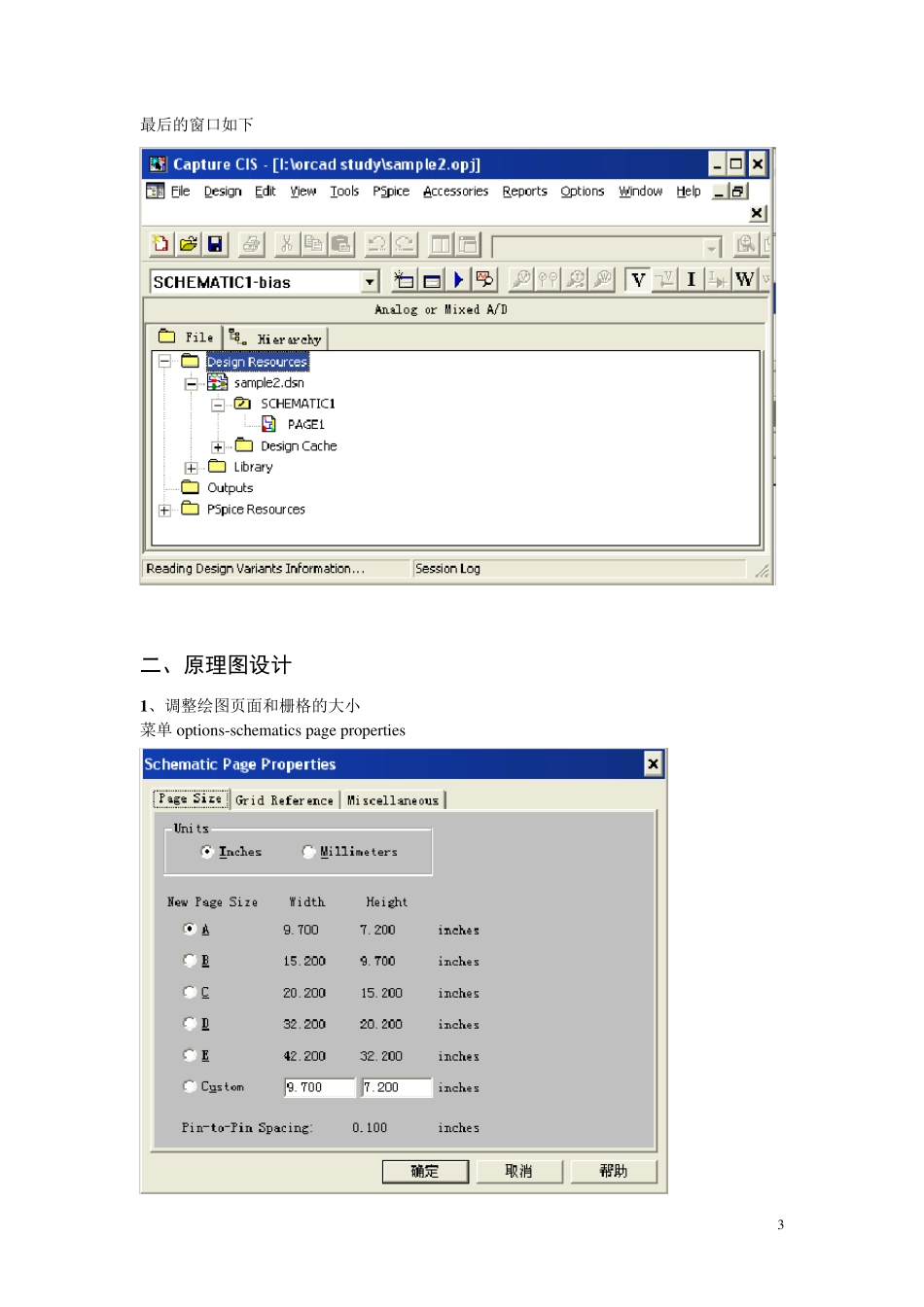

1 ORCAD 10.0 基础教程 第1 篇：ORCAD10.0 简介 ORCAD 公司ORCAD10.0 软件是一个功能齐全的 EDA 软件包： 原理图设计软件：Orcad capture CIS component informantion system PCB 版图设计软件：orcadlayout 数模混合仿真软件：orcad pspice AD 可编程逻辑器件设计软件：ORCAD Express PSPICE 主要组件 Design Manager：管理设计的文件 Schematics ：电路图编辑程序 Pspice A/D：电路仿真程序（核心） Probe：输出绘图程序 Stimulus Editor ：激励源编辑程序 Parts：模型参数提取程序 Optimizer ：电路优化工具 第2 篇：安装（参见源程序中的安装说明） 第3 篇：原理图编辑 一、新建和保存工程 单击工具栏上的新建文件按钮 弹出窗口如下 2 Name：工程文件名字 Location：工程存储的地方 根据不同后续处理的要求，新建Project 时必须选择相应的类型（四种）： Analog or Mixed-signal Circuit ：本工程以后将进行数/模混合仿真 PC Board Wizard ：本工程以后将用来进行印刷版图设计 Programmable Logic Wizard ：本工程以后将用于可编程器件的设计 Schematic：本工程只进行原理图设计 我们设计的原理图是仿真用的，所以选择Analog or Mixed-signal Circuit。 选择creat based upon an exsiting project 项。选择此项程序会自动启动 pspiceAD 程序，可直接进行仿真。 3 最后的窗口如下 二、原理图设计 1 、调整绘图页面和栅格的大小 菜单 options-schematics page properties 4 第1 项是修改页面大小，第2 项是修改栅格大小。 2 、放置元件 双击上图中的“PAGE1”，打开原理图编辑窗口。 进入 Schematic 窗口，则在窗口右边会出现下图的工具栏 3 单击出现下图 5 （1）元件库 常用非商品化元件库：（常驻删不掉） Analog ：电阻、电感、电容、受控源等 Sou rce： Sou rcesim ：信号源波形是采用stmsd 设置时用 Breakou t ：蒙特卡罗分析用 Special：参数分析时用 6 商品化元件库： 元件库地址：c:\orcad\orcad_10.0\tools\capture\libery\pspice 电源库： CAPSYM:此库中的电源只是一个全局性的符号，必须再加source 库中的电源才能仿真。 Design Cache：本原理图中已经用过的元件符号 Source：数字电源和电源地 （2）常用元件 二极管：整流二极管D1N4001~D1N4007 开关二极管D1N4148 稳压二极管D1N750 三极管：Q2N2...
