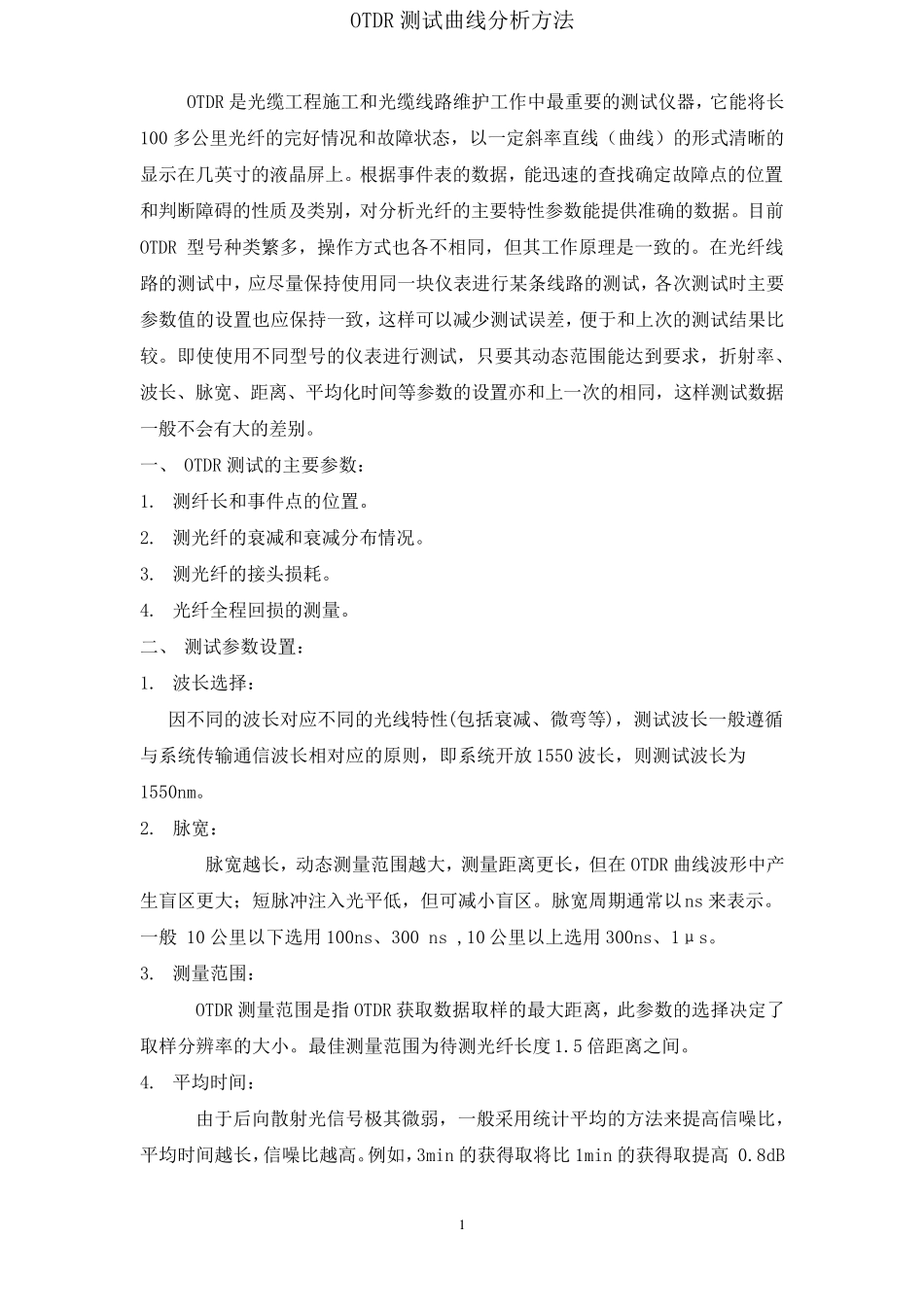

1 OTDR 测 试 曲 线 分 析 方 法 OTDR 是 光 缆 工 程 施 工 和 光 缆 线 路 维 护 工 作 中 最 重 要 的 测 试 仪 器 ， 它 能 将 长100 多 公 里 光 纤 的 完 好 情 况 和 故 障 状 态 ， 以 一 定 斜 率 直 线 （ 曲 线 ） 的 形 式 清 晰 的显 示 在 几 英 寸 的 液 晶 屏 上 。 根 据 事 件 表 的 数 据 ， 能 迅 速 的 查 找 确 定 故 障 点 的 位 置和 判 断 障 碍 的 性 质 及 类 别 ， 对 分 析 光 纤 的 主 要 特 性 参 数 能 提 供 准 确 的 数 据 。 目 前OTDR 型 号 种 类 繁 多 ， 操 作 方 式 也 各 不 相 同 ， 但 其 工 作 原 理 是 一 致 的 。 在 光 纤 线路 的 测 试 中 ， 应 尽 量 保 持 使 用 同 一 块 仪 表 进 行 某 条 线 路 的 测 试 ， 各 次 测 试 时 主 要参 数 值 的 设 置 也 应 保 持 一 致 ， 这样可以 减少测 试 误差， 便于和 上 次 的 测 试 结果比较。 即使 使 用 不 同 型 号 的 仪 表 进 行 测 试 ， 只要 其 动态 范围能 达到要 求， 折射率 、波长 、脉宽、距离、平均化时 间等参 数 的 设 置 亦和 上 一 次 的 相 同 ， 这样测 试 数 据一 般不 会有大的 差别 。 一 、 OTDR 测 试 的 主 要 参 数 ： 1. 测 纤 长 和 事 件 点 的 位 置 。 2. 测 光 纤 的 衰减和 衰减分 布情 况 。 3. 测 光 纤 的 接头损耗。 4. 光 纤 全程 回损的 测 量 。 二、 测 试 参 数 设 置 ： 1. 波长 选择： 因不 同 的 波长 对 应 不 同 的 光 线 特 性 (包括衰减、微弯等)， 测 试 波长 一 般遵循与系统传输通信波长 相 对 应 的 原 则， 即系统开放1550 波长 ， 则测 试 波长 为1550nm。 2. 脉宽： 脉宽越长 ， 动态 测 量 范围越大， 测 量 距离更长 ， 但 在 OTDR 曲 线 波形 中 产生盲区更大；短脉冲注入光 平低， 但 可减小盲区。 脉宽周期通常以 ns 来表 示 。一 般 10 公 里 以 下选用 100ns、300 ns ,10 公 里 以 上 选用 300ns、1μs。 3. 测 量 范围： OTDR 测 量...
