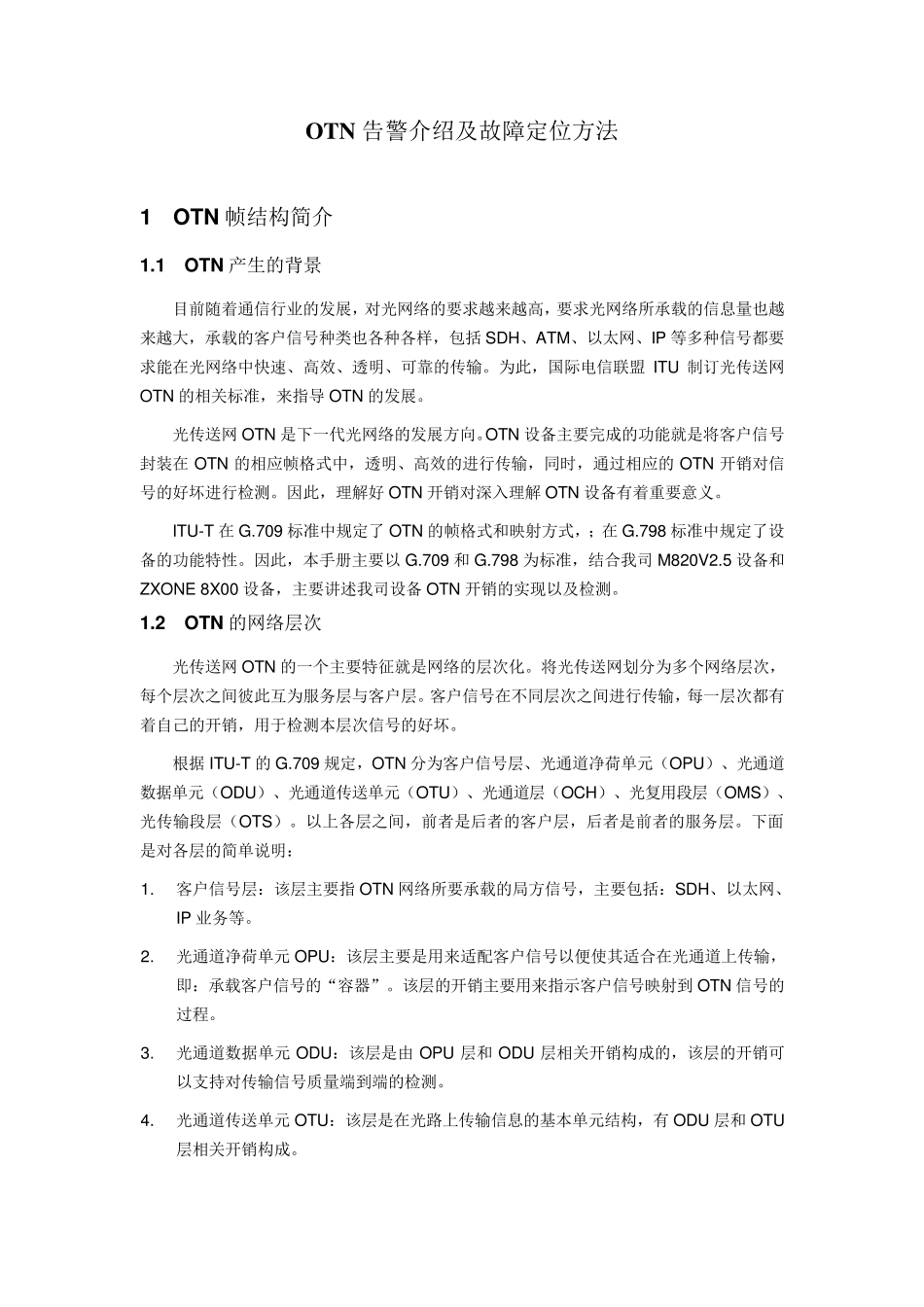

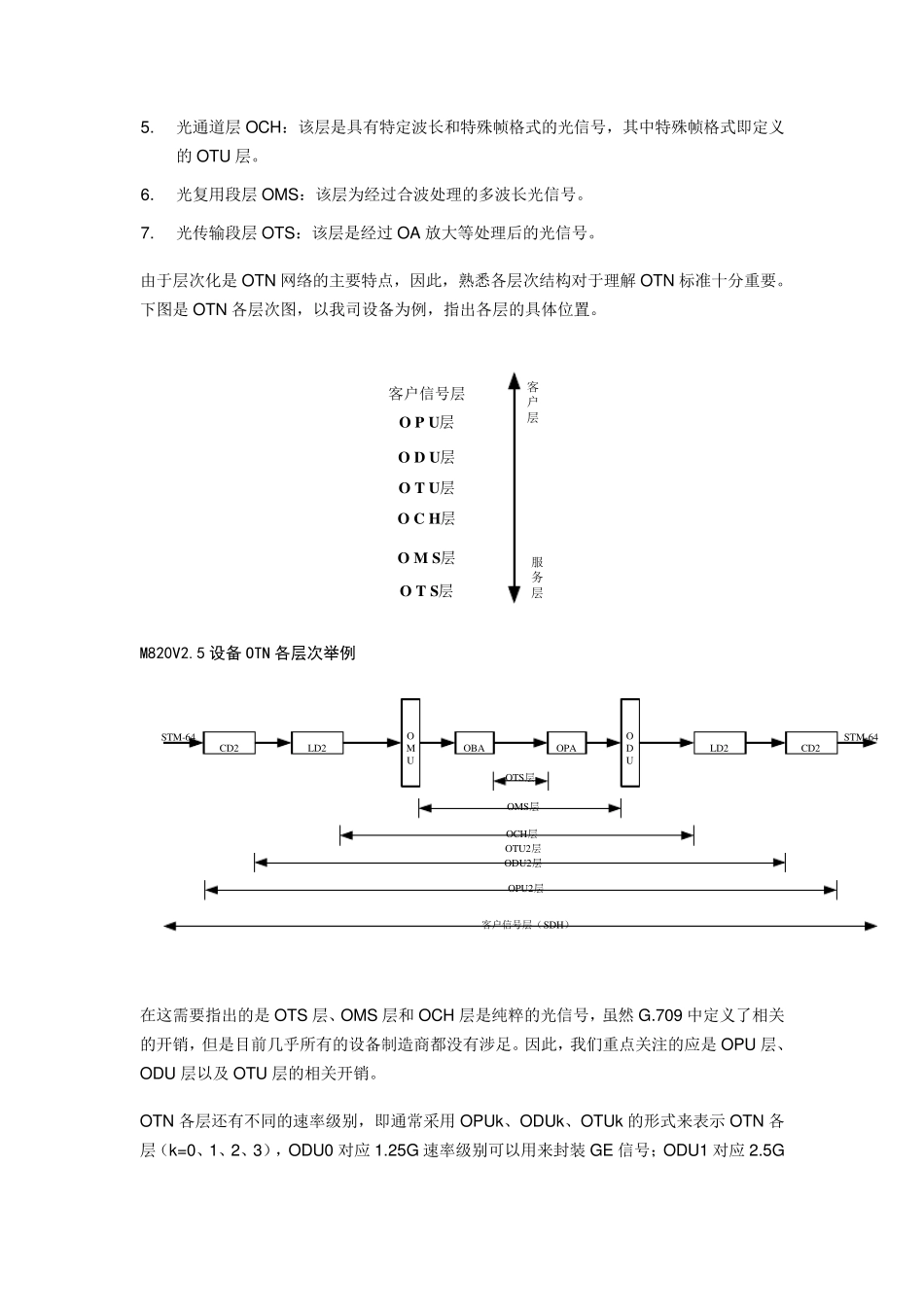

OTN 告警介绍及故障定位方法 1 OTN 帧结构简介 1.1 OTN 产生的背景 目前随着通信行业的发展，对光网络的要求越来越高，要求光网络所承载的信息量也越来越大，承载的客户信号种类也各种各样，包括 SDH、ATM、以太网、IP 等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。为此，国际电信联盟 ITU 制订光传送网OTN 的相关标准，来指导 OTN 的发展。 光传送网 OTN 是下一代光网络的发展方向。OTN 设备主要完成的功能就是将客户信号封装在 OTN 的相应帧格式中，透明、高效的进行传输，同时，通过相应的 OTN 开销对信号的好坏进行检测。因此，理解好 OTN 开销对深入理解 OTN 设备有着重要意义。 ITU-T 在 G.709 标准中规定了OTN 的帧格式和映射方式，；在 G.798 标准中规定了设备的功能特性。因此，本手册主要以 G.709 和G.798 为标准，结合我司M820V2.5 设备和ZXONE 8X00 设备，主要讲述我司设备 OTN 开销的实现以及检测。 1.2 OTN 的网络层次 光传送网 OTN 的一个主要特征就是网络的层次化。将光传送网划分为多个网络层次，每个层次之间彼此互为服务层与客户层。客户信号在不同层次之间进行传输，每一层次都有着自己的开销，用于检测本层次信号的好坏。 根据ITU-T 的 G.709 规定，OTN 分为客户信号层、光通道净荷单元（OPU）、光通道数据单元（ODU）、光通道传送单元（OTU）、光通道层（OCH）、光复用段层（OMS）、光传输段层（OTS）。以上各层之间，前者是后者的客户层，后者是前者的服务层。下面是对各层的简单说明： 1. 客户信号层：该层主要指 OTN 网络所要承载的局方信号，主要包括：SDH、以太网、IP 业务等。 2. 光通道净荷单元OPU：该层主要是用来适配客户信号以便使其适合在光通道上传输，即：承载客户信号的“容器”。该层的开销主要用来指示客户信号映射到 OTN 信号的过程。 3. 光通道数据单元ODU：该层是由 OPU 层和ODU 层相关开销构成的，该层的开销可以支持对传输信号质量端到端的检测。 4. 光通道传送单元OTU：该层是在光路上传输信息的基本单元结构，有 ODU 层和OTU层相关开销构成。 5. 光通道层OCH：该层是具有特定波长和特殊帧格式的光信号，其中特殊帧格式即定义的OTU 层。 6. 光复用段层OMS：该层为经过合波处理的多波长光信号。 7. 光传输段层OTS：该层是经过OA 放大等处理后的光信号。 由于层次化是OTN 网络的主要特点，因此，熟悉...
