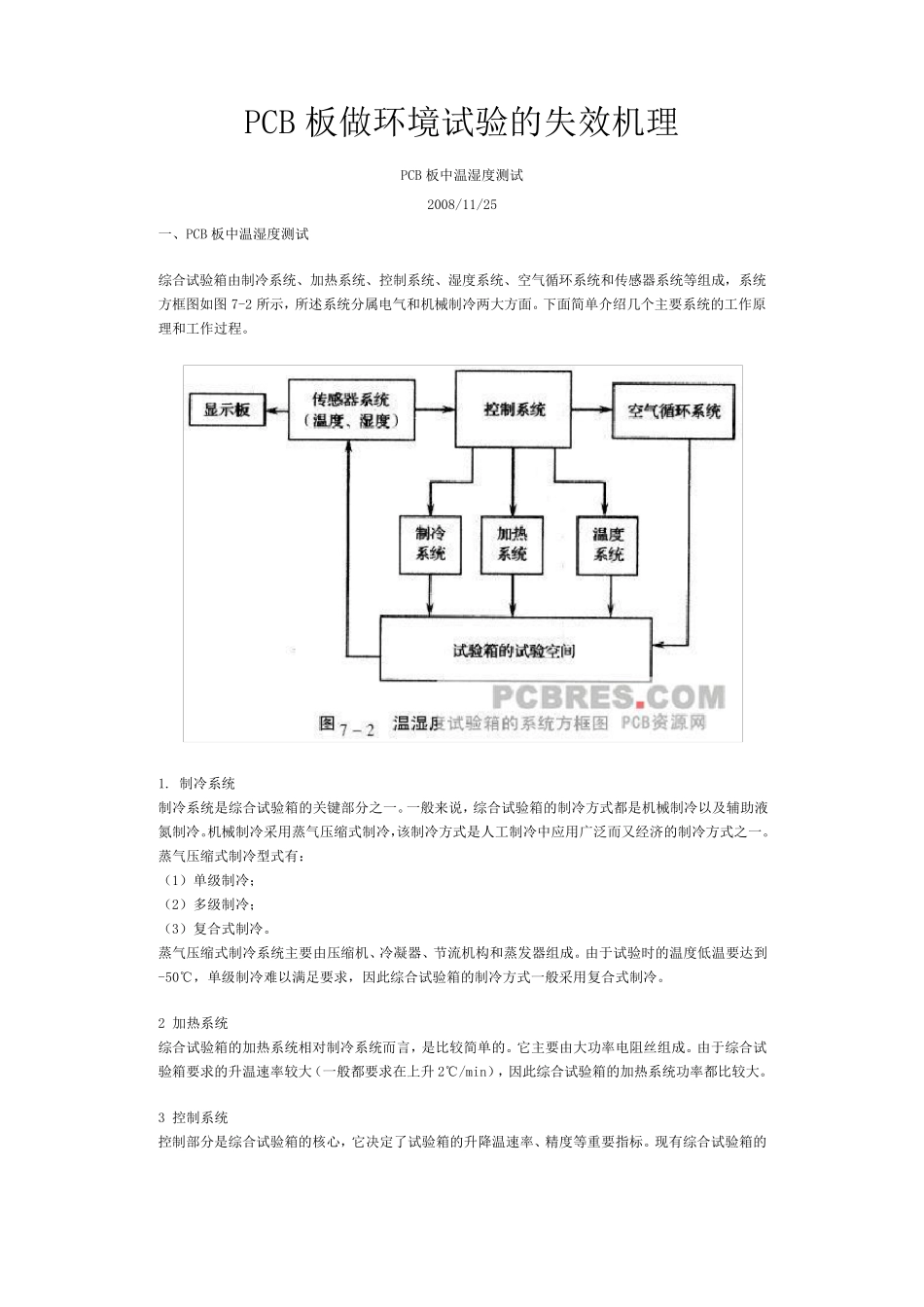

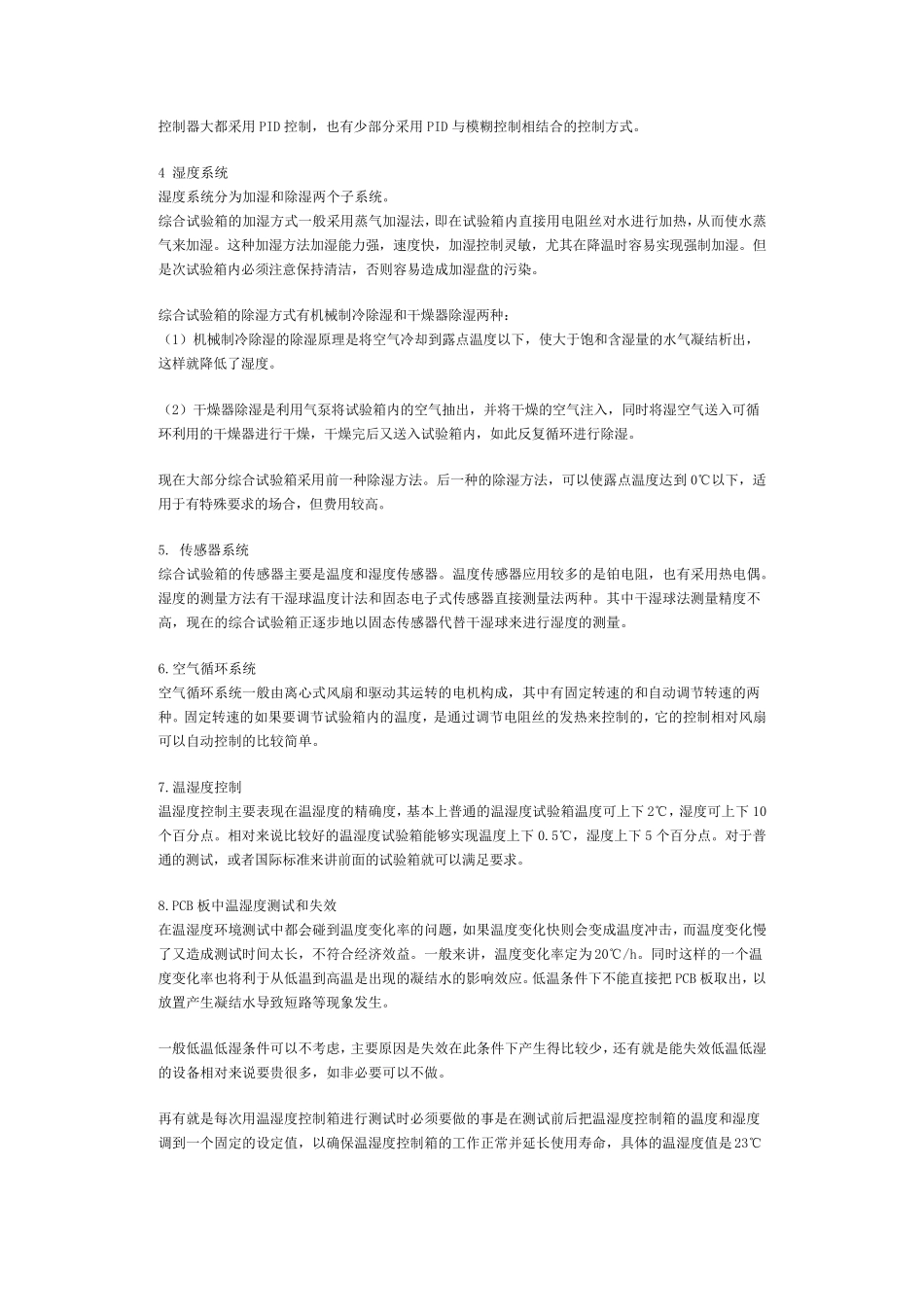

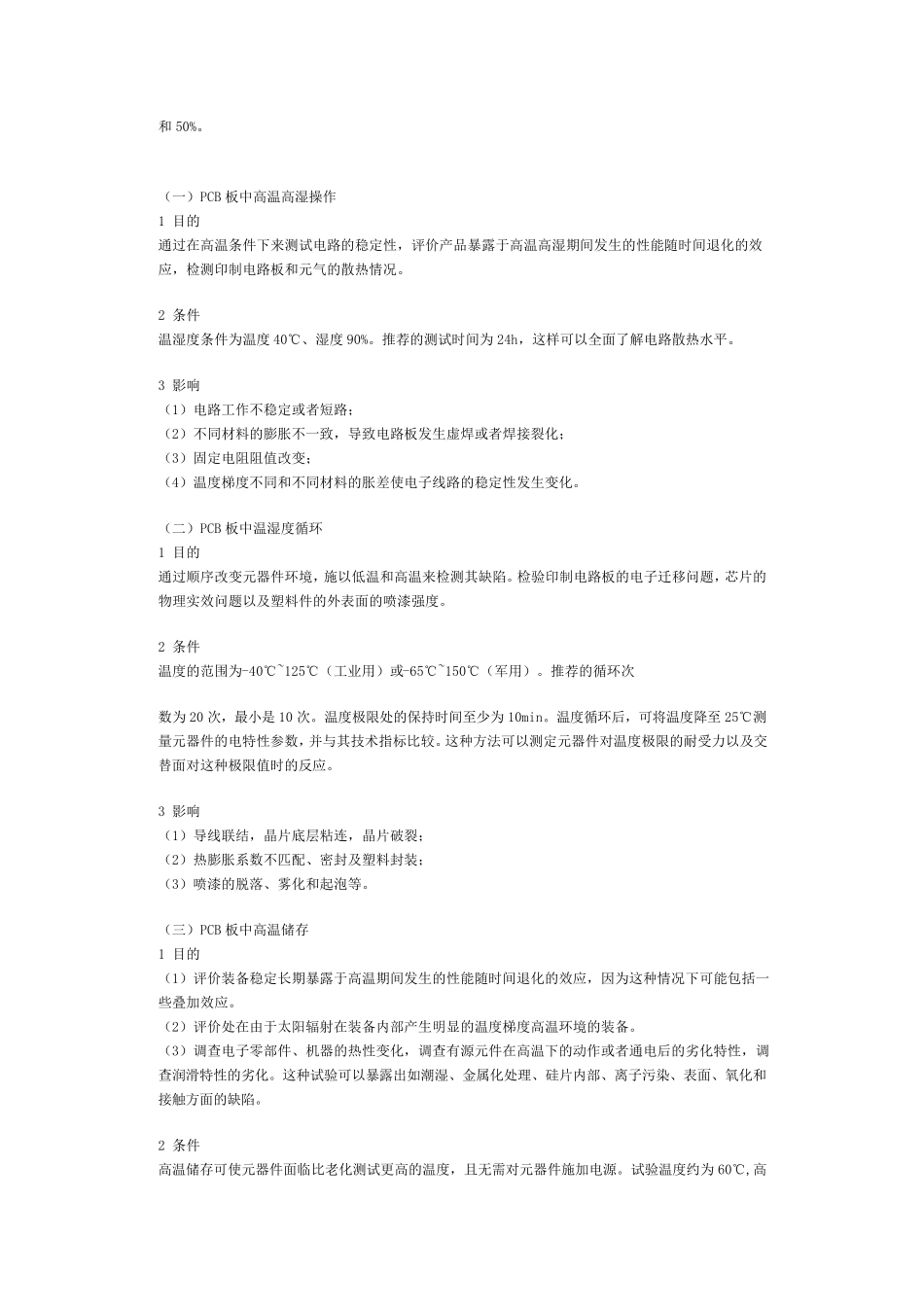

PCB 板做环境试验的失效机理 PCB 板中温湿度测试 2008/11/25 一、PCB 板中温湿度测试 综合试验箱由制冷系统、加热系统、控制系统、湿度系统、空气循环系统和传感器系统等组成，系统方框图如图7-2 所示，所述系统分属电气和机械制冷两大方面。下面简单介绍几个主要系统的工作原理和工作过程。 1. 制冷系统 制冷系统是综合试验箱的关键部分之一。一般来说，综合试验箱的制冷方式都是机械制冷以及辅助液氮制冷。机械制冷采用蒸气压缩式制冷，该制冷方式是人工制冷中应用广泛而又经济的制冷方式之一。蒸气压缩式制冷型式有： （1）单级制冷； （2）多级制冷； （3）复合式制冷。 蒸气压缩式制冷系统主要由压缩机、冷凝器、节流机构和蒸发器组成。由于试验时的温度低温要达到-50℃，单级制冷难以满足要求，因此综合试验箱的制冷方式一般采用复合式制冷。 2 加热系统 综合试验箱的加热系统相对制冷系统而言，是比较简单的。它主要由大功率电阻丝组成。由于综合试验箱要求的升温速率较大（一般都要求在上升 2℃/min），因此综合试验箱的加热系统功率都比较大。 3 控制系统 控制部分是综合试验箱的核心，它决定了试验箱的升降温速率、精度等重要指标。现有综合试验箱的控 制 器 大 都 采 用 PID 控 制 ， 也 有 少 部 分 采 用 PID 与 模 糊 控 制 相 结 合 的 控 制 方 式 。 4 湿 度 系 统 湿 度 系 统 分 为 加 湿 和 除 湿 两 个 子 系 统 。 综 合 试 验 箱 的 加 湿 方 式 一 般 采 用 蒸 气 加 湿 法 ， 即 在 试 验 箱 内 直 接 用 电 阻 丝 对 水 进 行 加 热 ， 从 而 使 水 蒸气 来 加 湿 。 这 种 加 湿 方 法 加 湿 能 力 强 ， 速 度 快 ， 加 湿 控 制 灵 敏 ， 尤 其 在 降 温 时 容 易 实 现 强 制 加 湿 。 但是 次 试 验 箱 内 必 须 注 意 保 持 清 洁 ， 否 则 容 易 造 成 加 湿 盘 的 污 染 。 综 合 试 验 箱 的 除 湿 方 式 有 机 械 制 冷 除 湿 和 干 燥 器 除 湿 两 种 ： （ 1） 机 械 制 冷 除 湿 的 除 湿 原 理 是 将 空 气 冷 却 到 露 点 温 度 以 下 ， 使 大 于 饱 和 含 湿 量 的 水 气 凝 结 析 出 ，这 样 就 降 低 了 湿 度 。...
