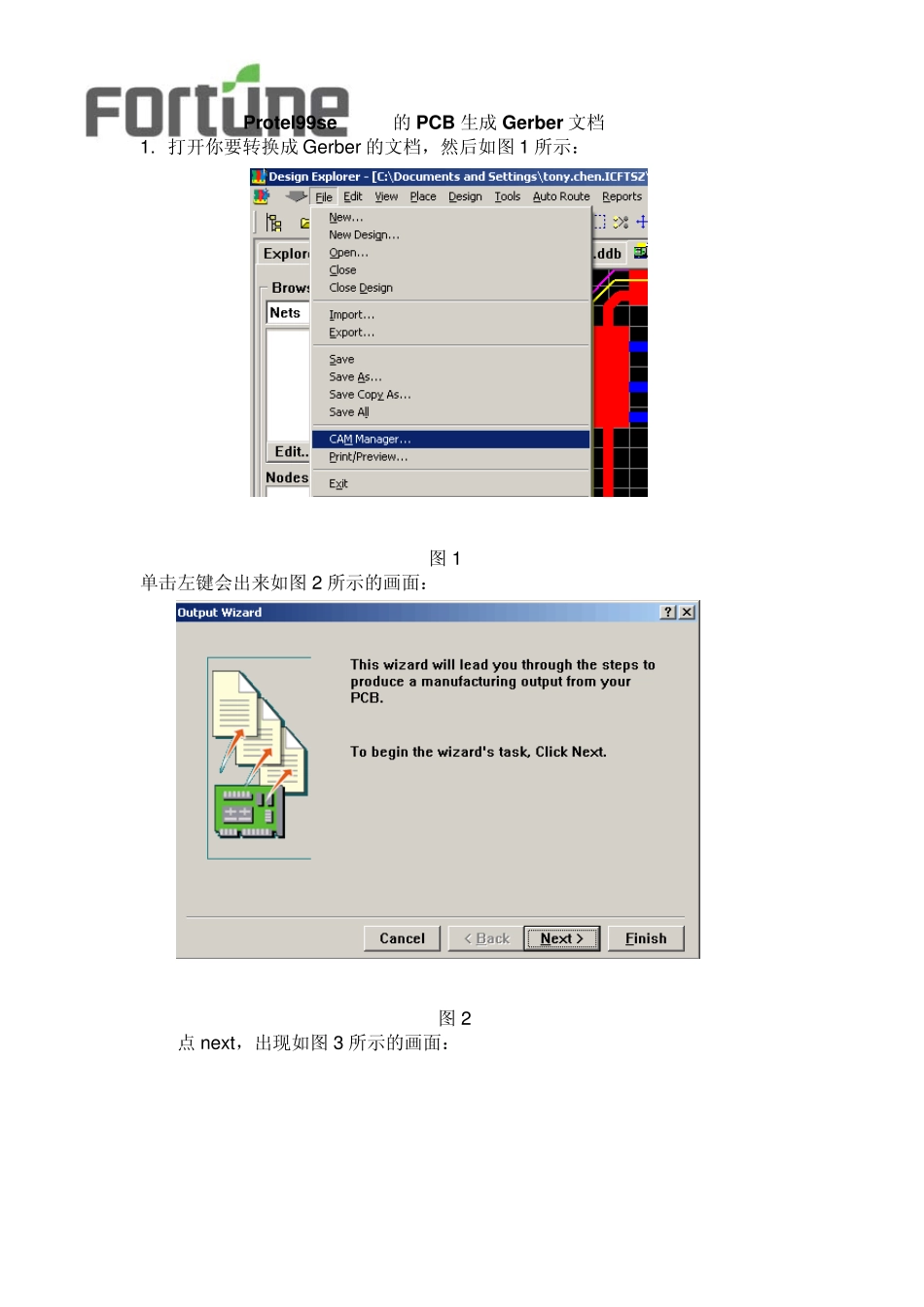

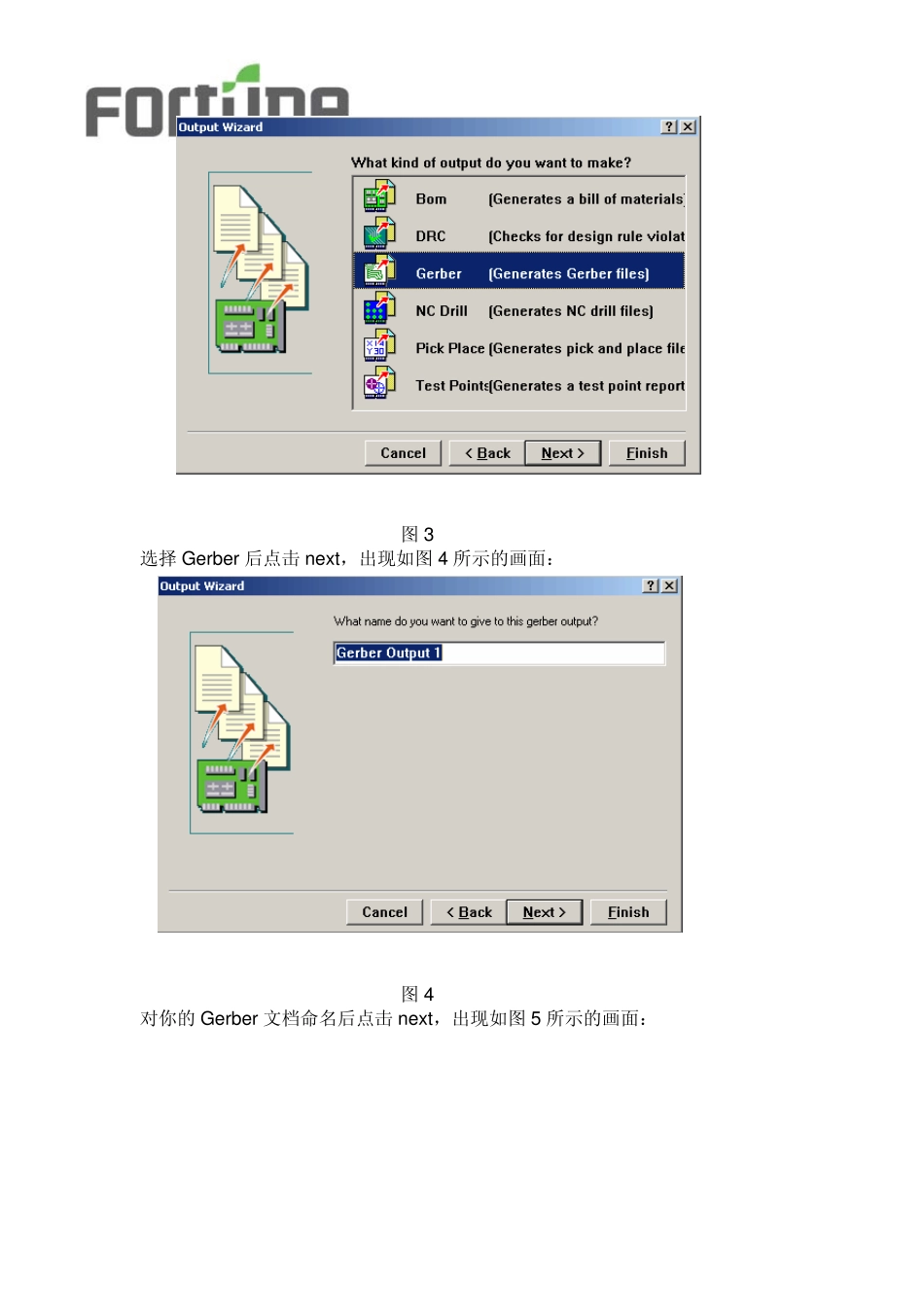

Protel99se 的PCB 生成Gerber 文档 1. 打开你要转换成Gerber 的文档，然后如图 1 所示： 图 1 单击左键会出来如图 2 所示的画面： 图 2 点 nex t，出现如图 3 所示的画面： 图3 选择Gerber 后点击nex t，出现如图4 所示的画面： 图4 对你的 Gerber 文档命名后点击nex t，出现如图5 所示的画面： 图5 点nex t，出现如图6 所示的画面： 图6 选择 PCB 的版式及要求后点击 nex t，出现如图7 所示的画面： 图7 点击menu，选择 plot layers ，选择 used on ；然后选择 mirror layers ，选择all off，然后点击next，如图8 所示的画面，然后点击next 出现如图9 所示的画面； 图8 图 9 点 nex t 图 10 点 nex t 图 11 点 nex t 图 12 点 nex t 图13 点击finish，即可得到 gerber 档，如图14 所示，但是光有 gerber 档是不能做PCB 的，还需要钻孔文件，点击右键，选择 Insert NC Drill，如图15 所示： 图14 图15 图16 在图16 中对PCB 的nc drill 文件的命名和参数设定，最好与gerber档保持一致。设好以后点击 OK，就会出现制造 PCB 所需要的文件，如图17 所示： 图17 图18 在图17 所示的文件中，右键点击 Gerber档或者该文件内的空白区域，也可以直接按 F9，即可得到制造 PCB 的所有文档，如图19 所示： 图19 图20 如图20 所示，右键点击该文件夹，选择Ex port，选择保存路径，导出即可。以后只要将此文件夹交予 PCB 厂家即可。
