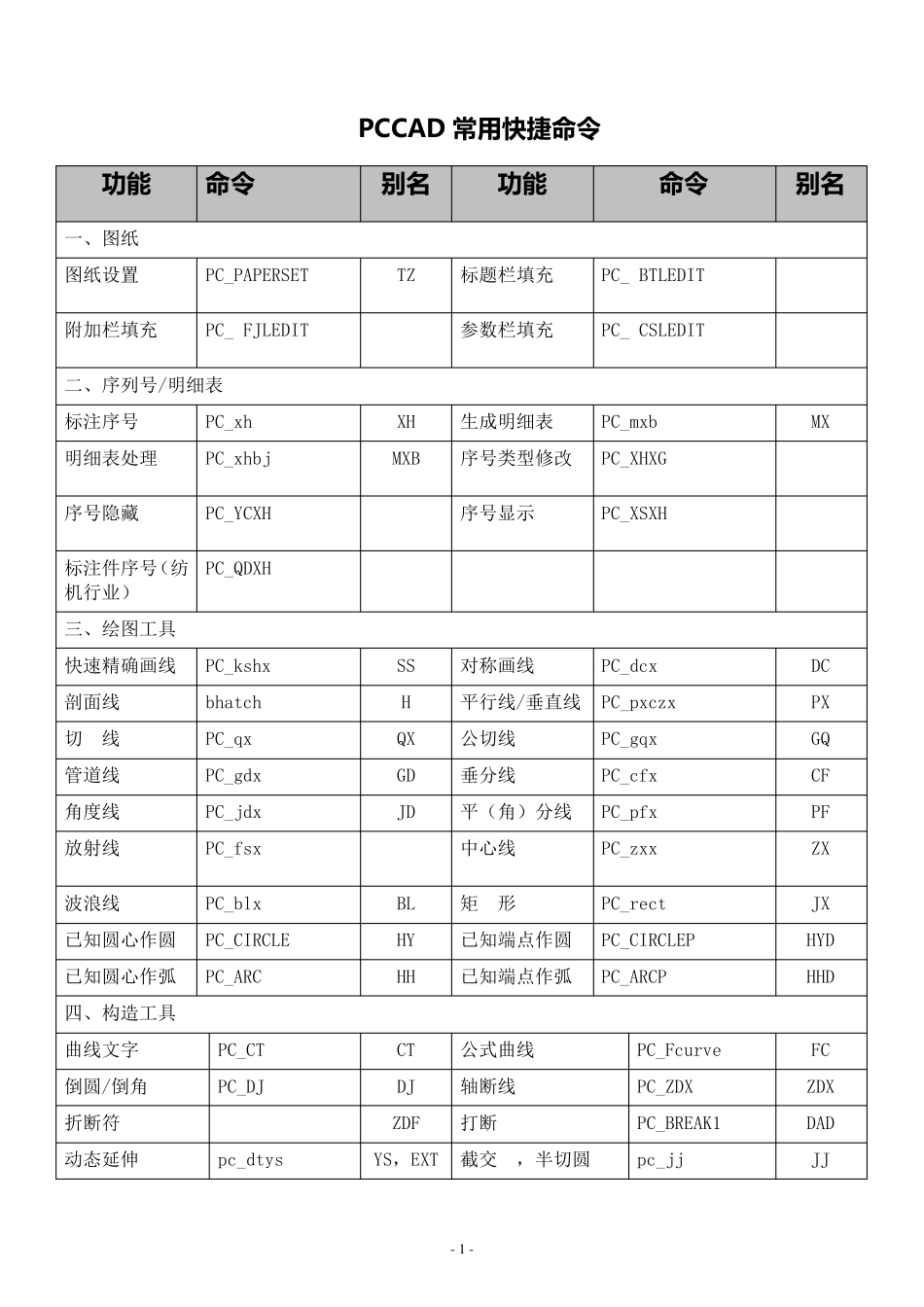

- 1 - PCCAD 常 用 快 捷 命 令 功能 命 令 别名 功能 命 令 别名 一、图纸 图纸设置 PC_PAPERSET TZ 标题栏填充 PC_ BTLEDIT 附加栏填充 PC_ FJLEDIT 参数栏填充 PC_ CSLEDIT 二、序列号/明细表 标注序号 PC_xh XH 生成明细表 PC_mxb MX 明细表处理 PC_xhbj MXB 序号类型修改 PC_XHXG 序号隐藏 PC_YCXH 序号显示 PC_XSXH 标注件序号（纺机行业） PC_QDXH 三、绘图工具 快速精确画线 PC_kshx SS 对称画线 PC_dcx DC 剖面线 bhatch H 平行线/垂直线 PC_pxczx PX 切 线 PC_qx QX 公切线 PC_gqx GQ 管道线 PC_gdx GD 垂分线 PC_cfx CF 角度线 PC_jdx JD 平（角）分线 PC_pfx PF 放射线 PC_fsx 中心线 PC_zxx ZX 波浪线 PC_blx BL 矩 形 PC_rect JX 已知圆心作圆 PC_CIRCLE HY 已知端点作圆 PC_CIRCLEP HYD 已知圆心作弧 PC_ARC HH 已知端点作弧 PC_ARCP HHD 四、构造工具 曲线文字 PC_CT CT 公式曲线 PC_Fcurve FC 倒圆/倒角 PC_DJ DJ 轴断线 PC_ZDX ZDX 折断符 ZDF 打断 PC_BREAK1 DAD 动态延伸 pc_dtys YS，EXT 截交 ，半切圆 pc_jj JJ - 2 - 相贯线 pc_inter XG 工艺槽构造 PC_gz GY 单 孔 PC_dk DK 孔 阵 PC_kz KZ 功 能 命 令 别名 功 能 命 令 别名 五、消隐 图形消隐 PC_hide XY 块消隐（剪裁） PC_BLOCKHIDE1 KXY1 块消隐（遮挡） PC_BLOCKHIDE2 KXY2 取消块消隐 PC_UNBLOCKHID UK 文字消隐（剪裁） PC_TEXTHIDE1 WXY1 文字消隐（遮挡） PC_TEXTHIDE2 WXY2 取消文字消隐 PC_UNFRAMETEXT UW 消隐配置 PC_hideset 六、尺寸标注 智能标注 PC_ZNBZ D 长度标注 PC_XXBZ 水平标注 PC_SPBZ 垂直标注 PC_CZBZ 对齐标注 PC_DQBZ 直径标注 PC_ZJBZ 半径标注 PC_BJBZ 螺纹标注 PC_LWBZ 弧长标注 PC_DIMARCLEN 连续标注 PC_LXBZ 基准标注 PC_JXBZ 中心记号 PC_cen 角度标注 PC_JDBZ 引线标注 PC_YCBZ YX 倒角标注 PC_djbz DB 标注工具箱 th_dimtool DT 公差查询 PC_ gccx 标注式样 ddim DD 折弯半径标注 PC_BJBZD 七、符号标注 粗糙度 PC_ccd CC 形位公差 PC_xwgc XW 基准标注 PC_jzbz JZ 锥斜度标注 PC_zxdbz XD 中心孔标注 PC_zxkbz ZXK 圆孔标记 PC_ykbj BJ 焊接符号 PC_hjfh HJ 八、文...
