PCM系统课程设计VIP免费

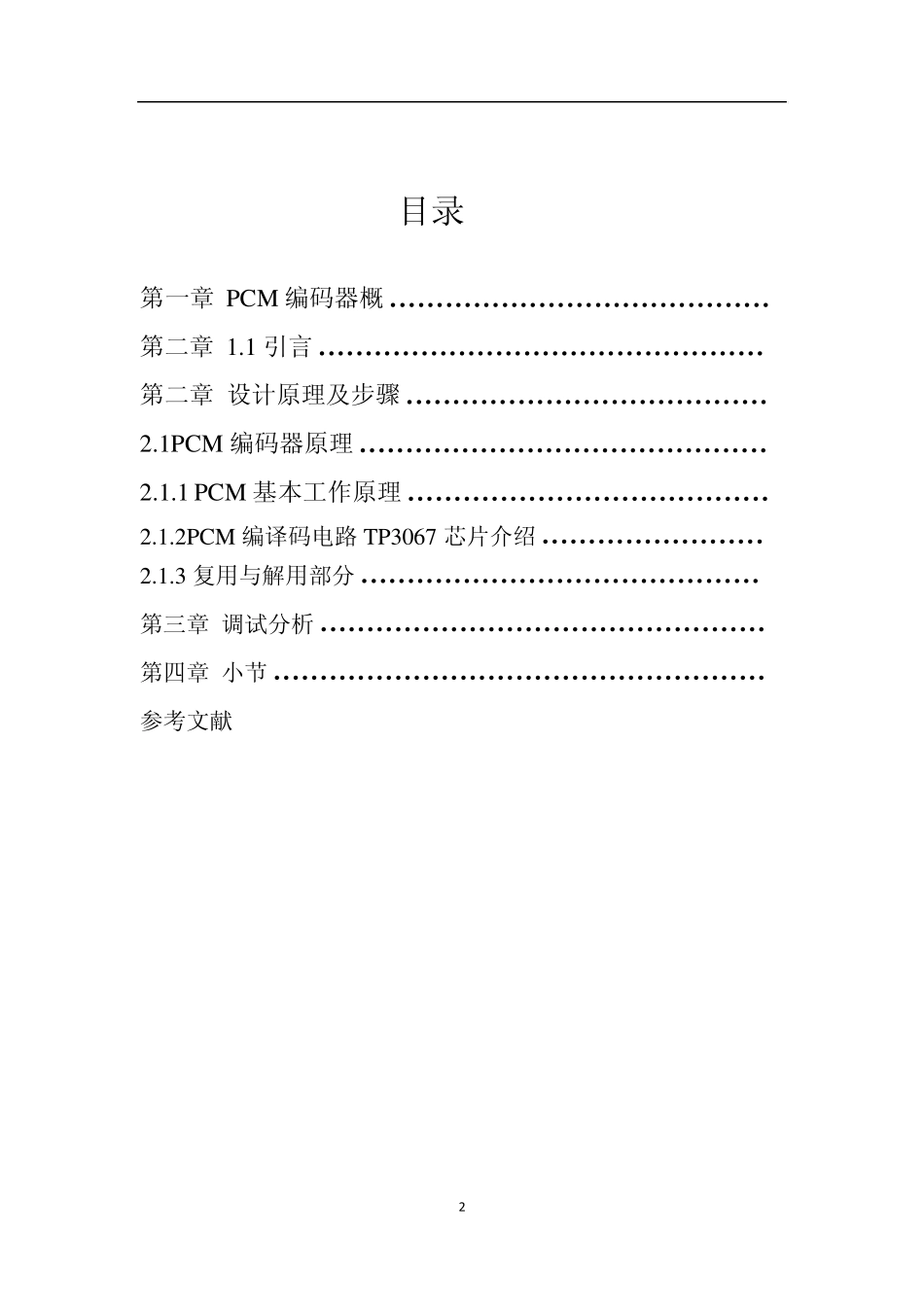

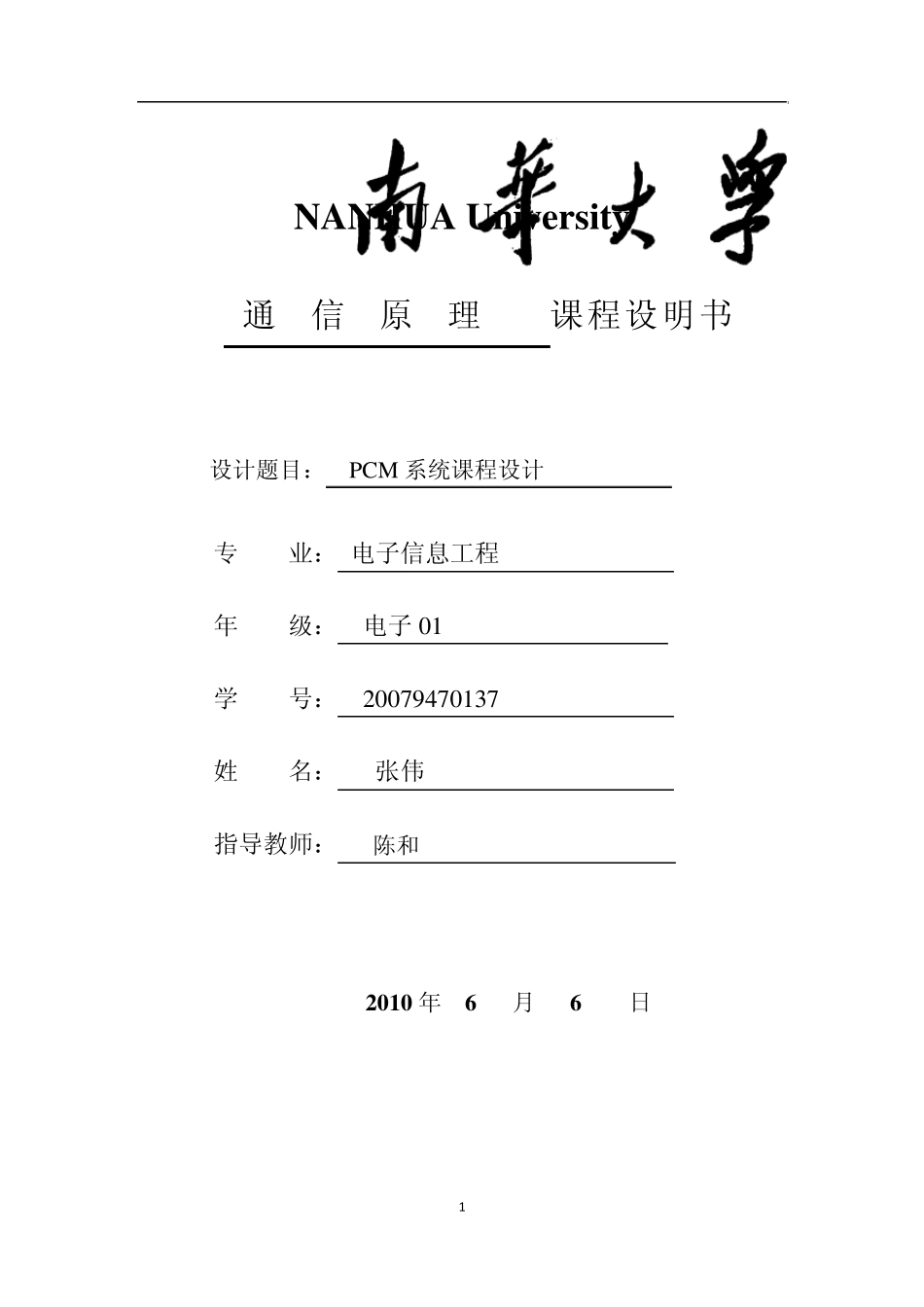

1 NANHUA Univ ersity 通 信 原 理 课程设明书 设计题目： PCM 系统课程设计 专 业： 电子信息工程 年 级： 电子 01 学 号： 20079470137 姓 名： 张伟 指导教师： 陈和 2010 年 6 月 6 日 2 目录 第一章 PCM 编码器概·········································3 第二章 1.1 引言················································3 第二章 设计原理及步骤·······································4 2.1PCM 编码器原理············································4 2.1.1 PCM 基本工作原理·······································4 2.1.2PCM 编译码电路 TP3067 芯片介绍························6 2.1.3 复用与解用部分···········································9 第三章 调试分析················································10 第四章 小节·····················································11 参考文献 3 第1章 PCM编码器概述 PCM 编码又叫脉冲编码调制，数字通信编码方式之一。主要过程是将话音,图像等模拟信号每隔一定时间进行取样，量化和编码使其离散化，同时将抽样值按分层单位四舍五入取整量化，同时将抽样值按一组二进制码来表示抽样脉冲的幅值。 1 .1 引言 近十年来,随着大规模集成电路的飞速发展,已可将话路滤波器和 PCM编码器集成在同一芯片上,这使 PCM在光纤通信,数字微波通信,卫星通信等数字通信领域中获得了更广泛的应用"然而在某些需要 PCM编码器的实际应用中,如数字交换机中的信号音的产生和实现,单靠 PCM编解码芯片来完成整个编解码功能,在电路设计和实现上都显得烦琐和笨拙,相反如果运用软件方法来实现 PCM编解码芯片的部分功能并与 PCM编解码芯片相结合来共同完成整个电路设计上的编解码,不仅设计简单,灵活方便,而且往往可以达到事半功倍的结果。 PCM通信系统采用基带传输的 PCM通信系统发送端通常由抽样量化和编码三部...
