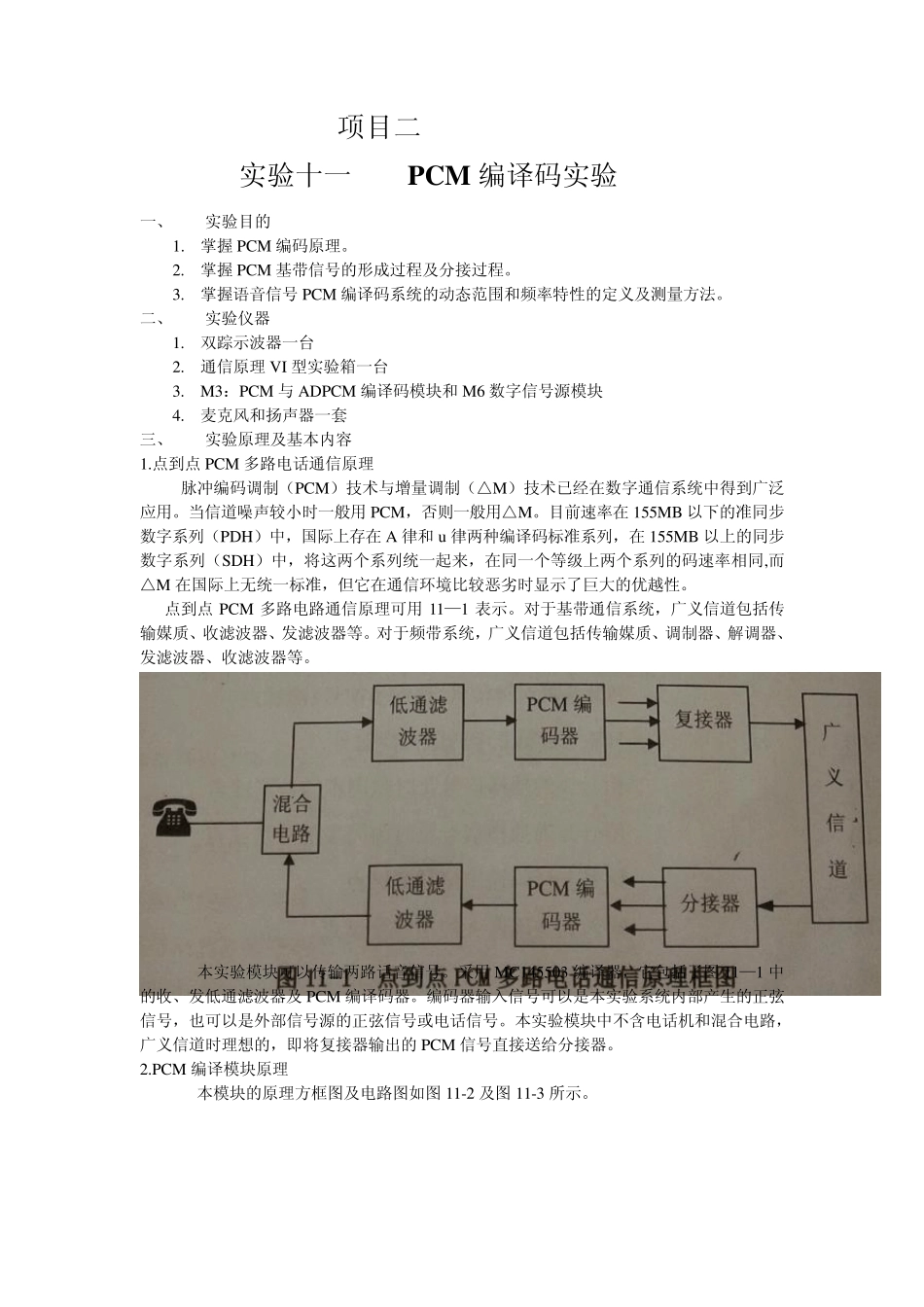

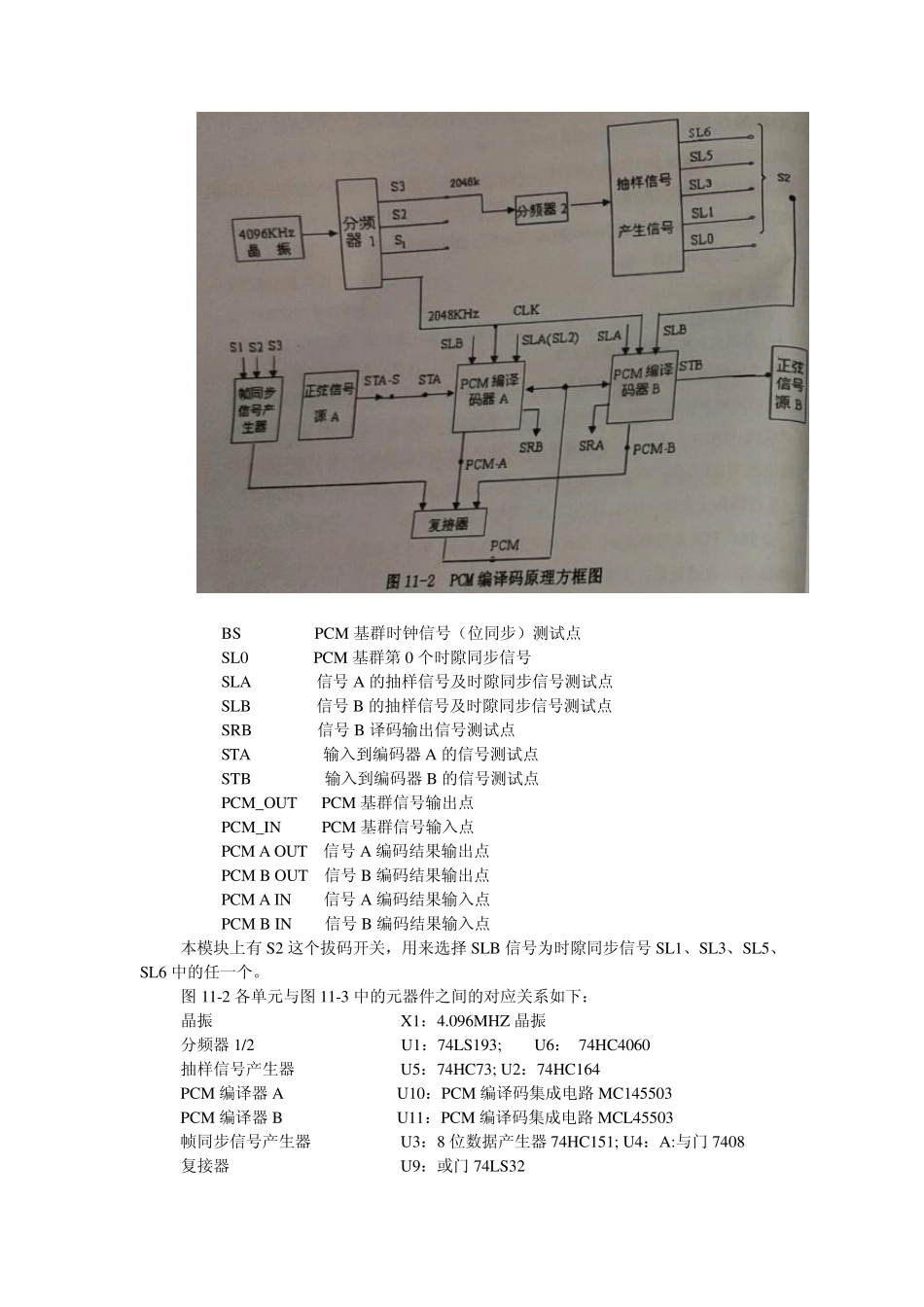

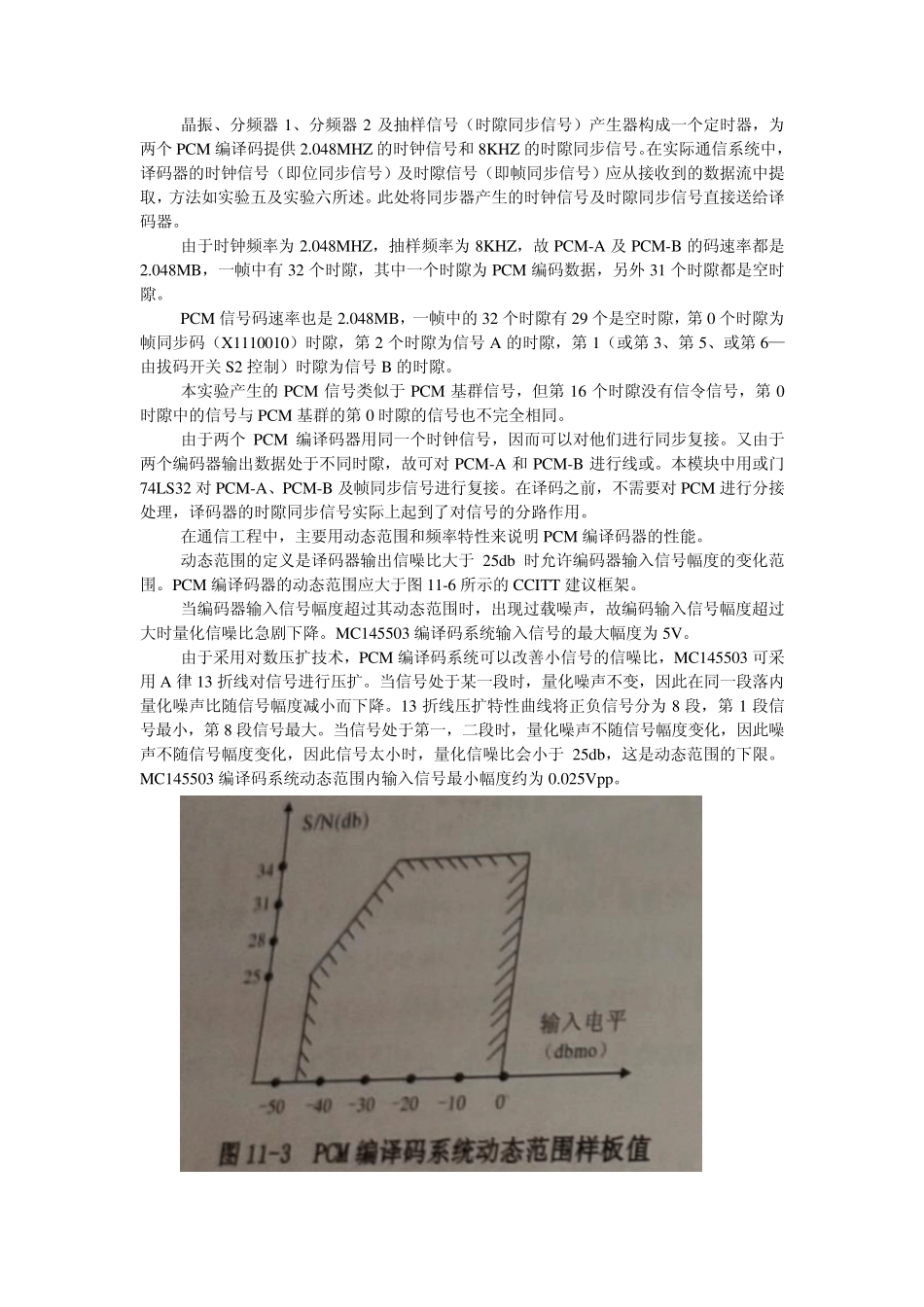

项目二 实验十一 PCM 编译码实验 一、 实验目的 1. 掌握 PCM 编码原理。 2. 掌握 PCM 基带信号的形成过程及分接过程。 3. 掌握语音信号 PCM 编译码系统的动态范围和频率特性的定义及测量方法。 二、 实验仪器 1. 双踪示波器一台 2. 通信原理 VI 型实验箱一台 3. M3：PCM 与 ADPCM 编译码模块和 M6 数字信号源模块 4. 麦克风和扬声器一套 三、 实验原理及基本内容 1.点到点 PCM 多路电话通信原理 脉冲编码调制（PCM）技术与增量调制（△M）技术已经在数字通信系统中得到广泛应用。当信道噪声较小时一般用 PCM，否则一般用△M。目前速率在 155MB 以下的准同步数字系列（PDH）中，国际上存在 A 律和 u律两种编译码标准系列，在 155MB 以上的同步数字系列（SDH）中，将这两个系列统一起来，在同一个等级上两个系列的码速率相同,而△M 在国际上无统一标准，但它在通信环境比较恶劣时显示了巨大的优越性。 点到点 PCM 多路电路通信原理可用 11—1 表示。对于基带通信系统，广义信道包括传输媒质、收滤波器、发滤波器等。对于频带系统，广义信道包括传输媒质、调制器、解调器、发滤波器、收滤波器等。 本实验模块可以传输两路话音信号。采用 MC145503 编译器，它包括了图 11—1 中的收、发低通滤波器及 PCM 编译码器。编码器输入信号可以是本实验系统内部产生的正弦信号，也可以是外部信号源的正弦信号或电话信号。本实验模块中不含电话机和混合电路，广义信道时理想的，即将复接器输出的 PCM 信号直接送给分接器。 2.PCM 编译模块原理 本模块的原理方框图及电路图如图 11-2 及图 11-3 所示。 BS PCM 基群时钟信号（位同步）测试点 SL0 PCM 基群第0 个时隙同步信号 SLA 信号A 的抽样信号及时隙同步信号测试点 SLB 信号B 的抽样信号及时隙同步信号测试点 SRB 信号B 译码输出信号测试点 STA 输入到编码器A 的信号测试点 STB 输入到编码器B 的信号测试点 PCM_OUT PCM 基群信号输出点 PCM_IN PCM 基群信号输入点 PCM A OUT 信号A 编码结果输出点 PCM B OUT 信号B 编码结果输出点 PCM A IN 信号A 编码结果输入点 PCM B IN 信号B 编码结果输入点 本模块上有S2 这个拔码开关，用来选择SLB 信号为时隙同步信号SL1、SL3、SL5、SL6 中的任一个。 图 11-2 各单元与图 11-3 中的元器件之间的对应关系如下： 晶振 X1：4.096MHZ 晶...
