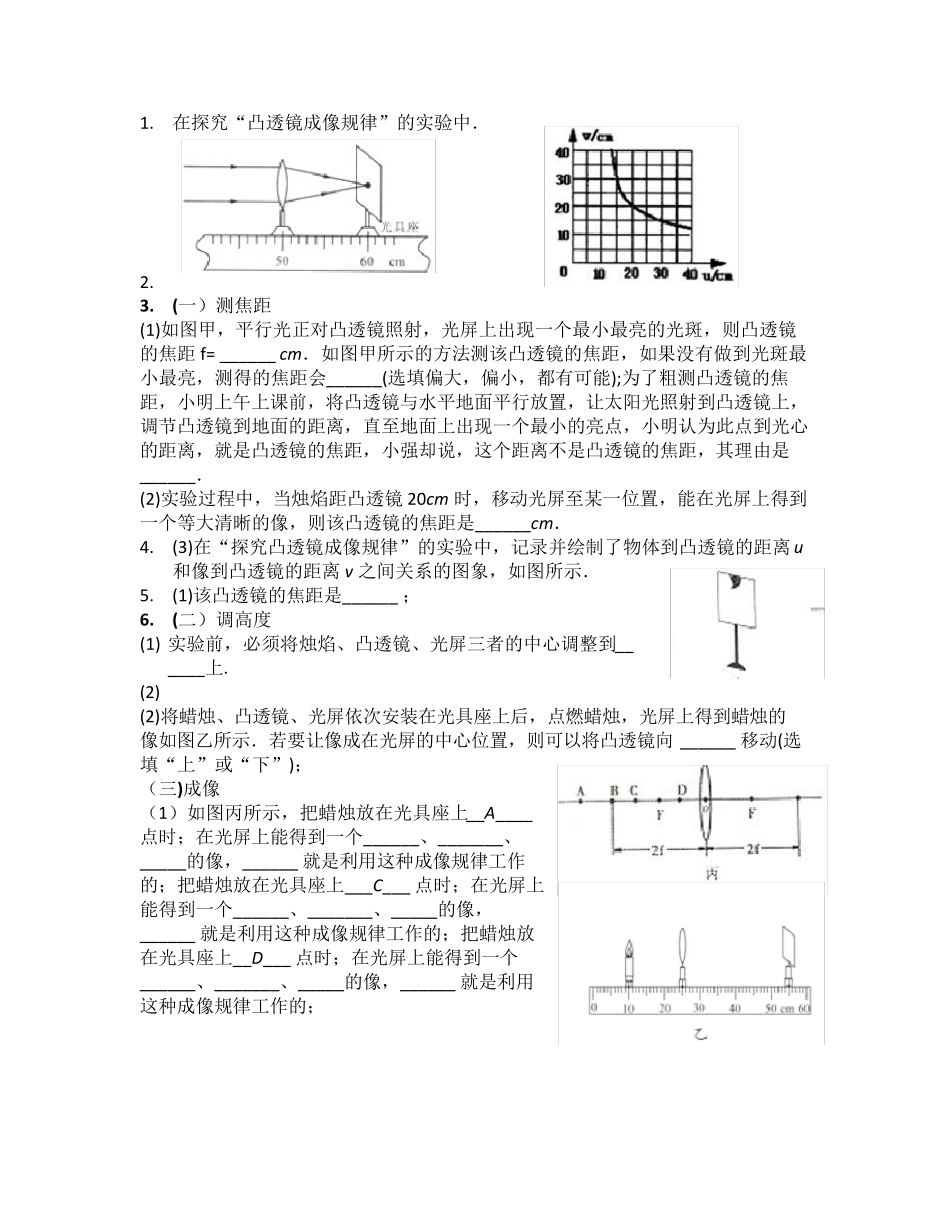

凸透镜成像规律复习 本 页 仅 作 为文 档 封 面 ， 使 用 时 可 以 删 除 This document is for reference only-rar21year.March 1. 在探究“凸透镜成像规律”的实验中． 2. 3. (一）测焦距 (1)如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= ______ cm．如图甲所示的方法测该凸透镜的焦距，如果没有做到光斑最小最亮，测得的焦距会______(选填偏大，偏小，都有可能);为了粗测凸透镜的焦距，小明上午上课前，将凸透镜与水平地面平行放置，让太阳光照射到凸透镜上，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，小明认为此点到光心的距离，就是凸透镜的焦距，小强却说，这个距离不是凸透镜的焦距，其理由是______． (2)实验过程中，当烛焰距凸透镜20cm 时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是______cm． 4. (3)在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u和像到凸透镜的距离v 之间关系的图象，如图所示． 5. (1)该凸透镜的焦距是______ ； 6 . (二）调高度 (1) 实验前，必须将烛焰、凸透镜、光屏三者的中心调整到__ ____上. (2) (2)将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，光屏上得到蜡烛的像如图乙所示．若要让像成在光屏的中心位置，则可以将凸透镜向______ 移动(选填“上”或“下”)； （三)成像 （1）如图丙所示，把蜡烛放在光具座上__A____ 点时；在光屏上能得到一个______、_______、_____的像，______ 就是利用这种成像规律工作的；把蜡烛放在光具座上___C___ 点时；在光屏上能得到一个______、_______、_____的像，______ 就是利用这种成像规律工作的；把蜡烛放在光具座上__D___ 点时；在光屏上能得到一个______、_______、_____的像，______ 就是利用这种成像规律工作的；把蜡烛放在光具座上______ 点时(选填“A”、“B”、“C”或“D”)；在光 屏上能得到一个清晰放大的像，______ 就是利用这种成像规律工作的(选填“投影仪”、“照相机“或“放大镜”)． (2)如图乙，光屏上呈清晰的像，此像的性质是倒立______ 的实像.(填放大、缩小) (3)当烛焰距凸透镜30cm 时，移动光屏，可在光屏上得到一个清晰的倒立、______的实像.生活中使用的______就是利用这一成像规律工作的(填光学仪器)． (4)当把物体放到距凸透镜6cm 处时，同一侧的光屏上______ ...
