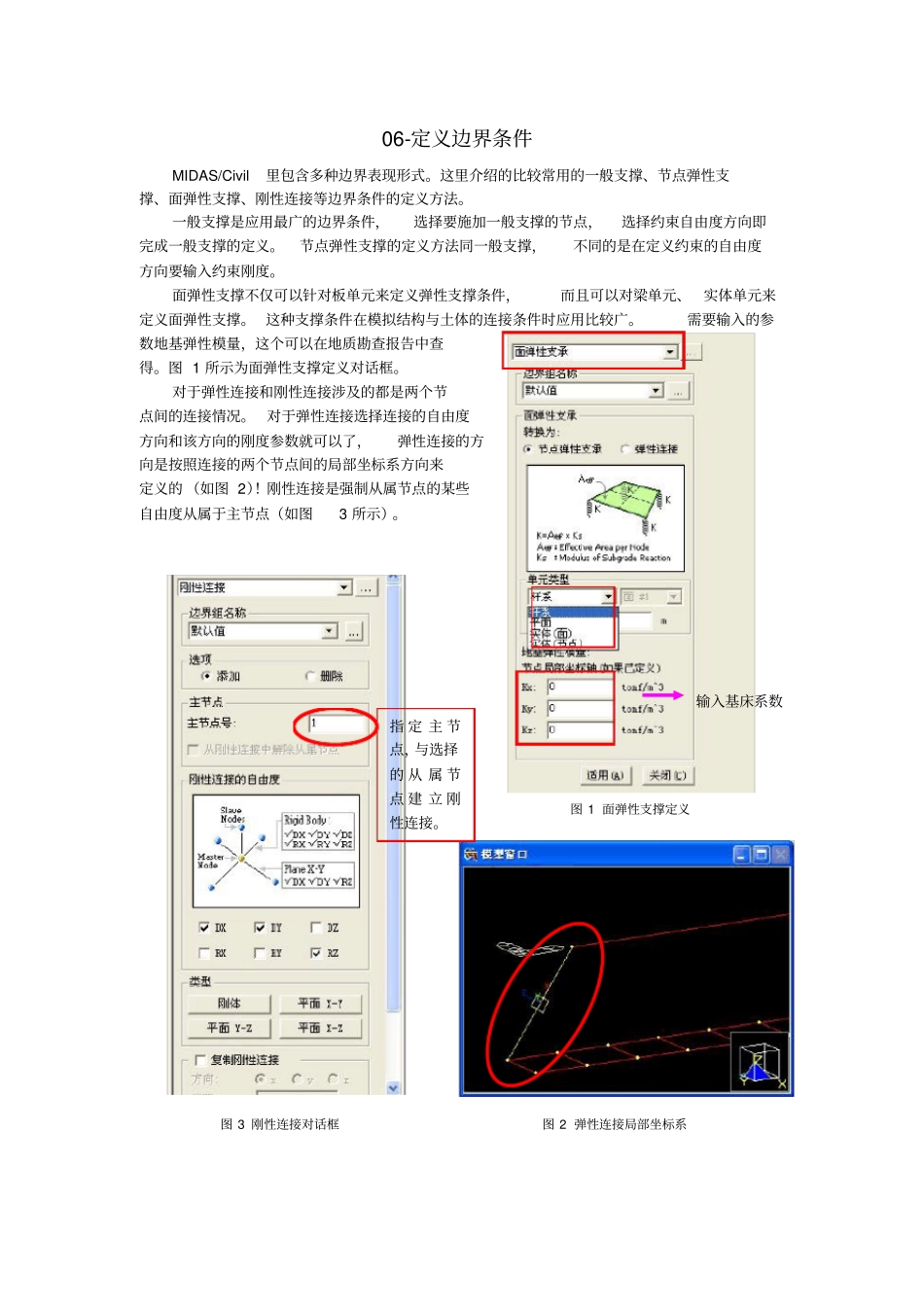

06-定义边界条件MIDAS/Civil里包含多种边界表现形式。这里介绍的比较常用的一般支撑、节点弹性支撑、面弹性支撑、刚性连接等边界条件的定义方法。一般支撑是应用最广的边界条件，选择要施加一般支撑的节点，选择约束自由度方向即完成一般支撑的定义。节点弹性支撑的定义方法同一般支撑，不同的是在定义约束的自由度方向要输入约束刚度。面弹性支撑不仅可以针对板单元来定义弹性支撑条件，而且可以对梁单元、实体单元来定义面弹性支撑。 这种支撑条件在模拟结构与土体的连接条件时应用比较广。需要输入的参数地基弹性模量，这个可以在地质勘查报告中查得。图 1 所示为面弹性支撑定义对话框。对于弹性连接和刚性连接涉及的都是两个节点间的连接情况。 对于弹性连接选择连接的自由度方向和该方向的刚度参数就可以了，弹性连接的方向是按照连接的两个节点间的局部坐标系方向来定义的 （如图 2）！刚性连接是强制从属节点的某些自由度从属于主节点（如图3 所示）。图 1 面弹性支撑定义输入基床系数图 2 弹性连接局部坐标系图 3 刚性连接对话框指 定 主 节点，与选择的 从 属 节点 建 立 刚性连接。
