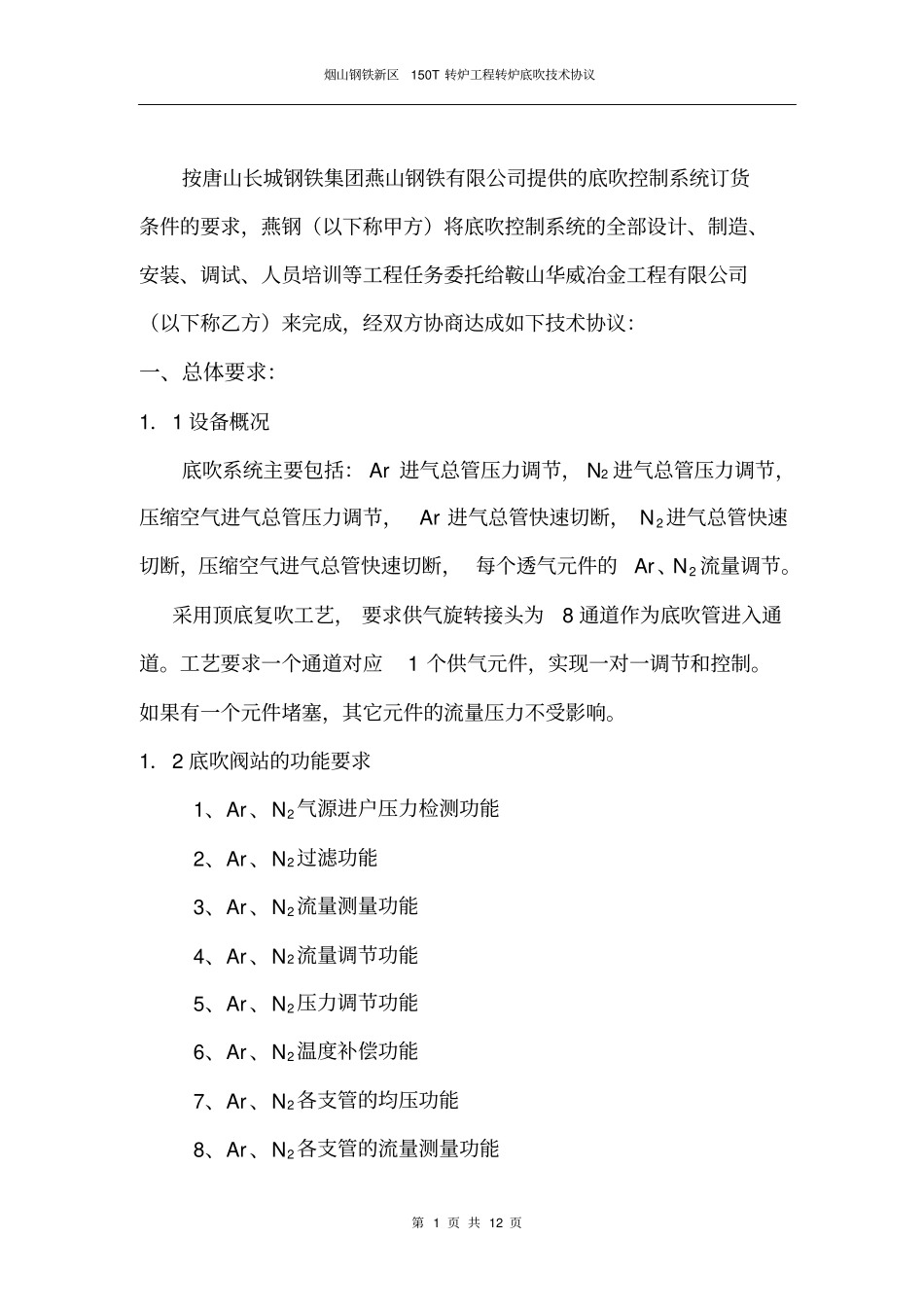

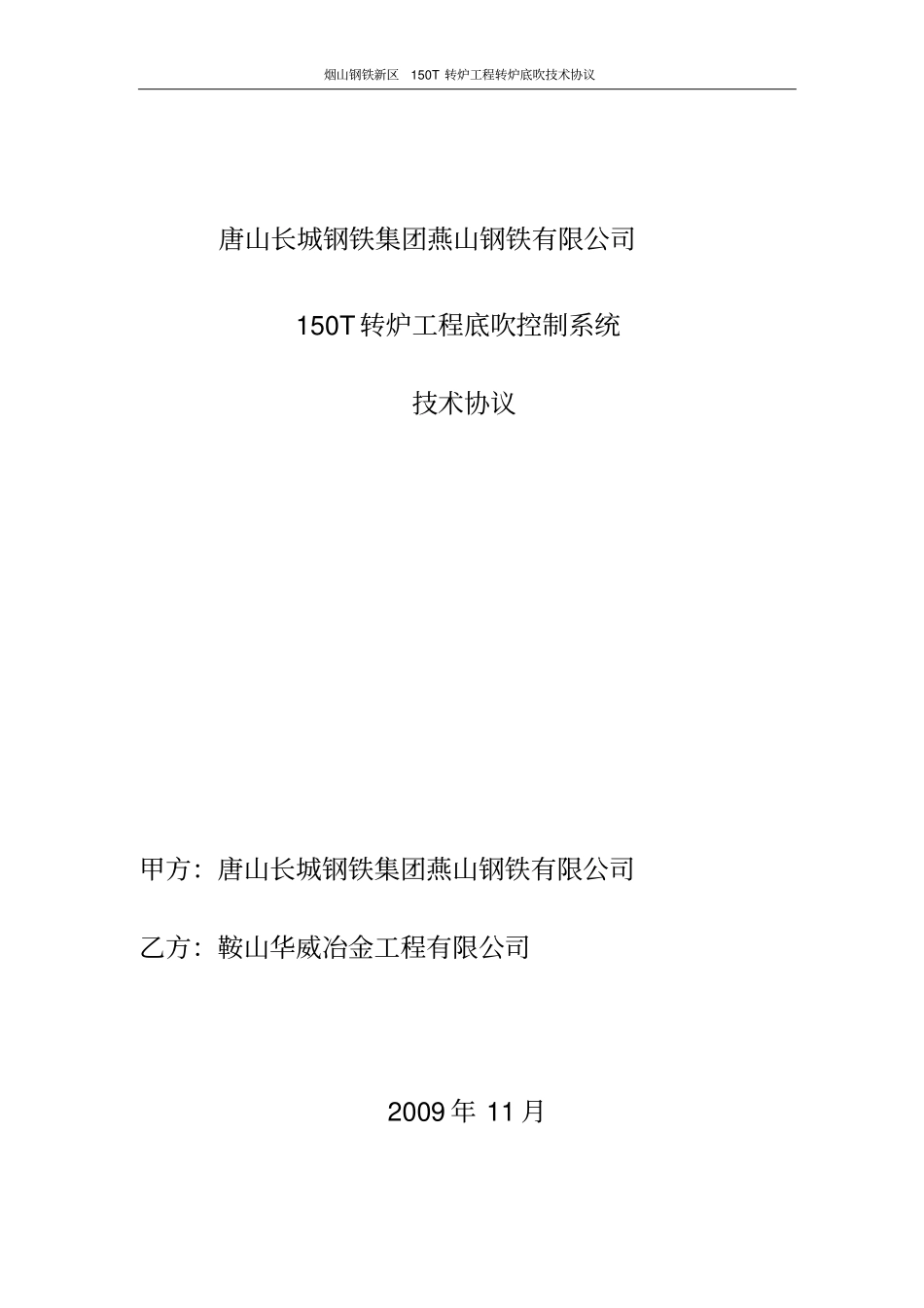

烟山钢铁新区150T 转炉工程转炉底吹技术协议唐山长城钢铁集团燕山钢铁有限公司150T 转炉工程底吹控制系统技术协议甲方：唐山长城钢铁集团燕山钢铁有限公司乙方：鞍山华威冶金工程有限公司2009 年 11 月烟山钢铁新区150T 转炉工程转炉底吹技术协议第 1 页 共 12 页按唐山长城钢铁集团燕山钢铁有限公司提供的底吹控制系统订货条件的要求，燕钢（以下称甲方）将底吹控制系统的全部设计、制造、安装、调试、人员培训等工程任务委托给鞍山华威冶金工程有限公司（以下称乙方）来完成，经双方协商达成如下技术协议：一、总体要求：1．1 设备概况底吹系统主要包括： Ar 进气总管压力调节， N2 进气总管压力调节，压缩空气进气总管压力调节，Ar 进气总管快速切断， N2进气总管快速切断，压缩空气进气总管快速切断， 每个透气元件的Ar、N2 流量调节。采用顶底复吹工艺， 要求供气旋转接头为8 通道作为底吹管进入通道。工艺要求一个通道对应1 个供气元件，实现一对一调节和控制。如果有一个元件堵塞，其它元件的流量压力不受影响。1．2 底吹阀站的功能要求1、Ar、N2气源进户压力检测功能2、Ar、N2过滤功能3、Ar、N2流量测量功能4、Ar、N2流量调节功能5、Ar、N2压力调节功能6、Ar、N2温度补偿功能7、Ar、N2各支管的均压功能8、Ar、N2各支管的流量测量功能烟山钢铁新区150T 转炉工程转炉底吹技术协议第 2 页 共 12 页9、Ar、N2各支管的流量调节功能10、Ar、N2 各支管的压力检测功能11、Ar 、N2 现场压力显示功能12、元件复活压缩空气压力检测功能13、元件复活压缩空气过滤功能14、元件复活压缩空气流量测量功能15、元件复活压缩空气流量调节功能16、元件复活压缩空气压力调节功能17、正常生产时 Ar 、N2 的自动转换功能18、复活单一供气元件时的N2—压缩空气转换功能19、复活单一供气元件时的Ar—压缩空气转换功能1．3 底吹气体工艺参数要求（甲方条件保证）1、气体纯度及品质要求：氩气、氮气纯度≥ 99.99% 品质要求：常温、干燥无油；2、压力要求：氩气≥ 1.3MPa（阀站进户压）氮气≥ 1.3MPa（阀站进户压）空气≥ 0.8MPa（阀站进户压）3、流量要求：QAr=240～960Nm3/h（8 路总流量）QN2=240～960Nm3/h（8 路总流量）烟山钢铁新区150T 转炉工程转炉底吹技术协议第 3 页 共 12 页Q 空=～500Nm3/h 4、透气元件数量： 8 路1．4 PLC 系统要求：每座转炉底吹 Ar、N2 系统使用一套独立的PLC 控制系统，设...
