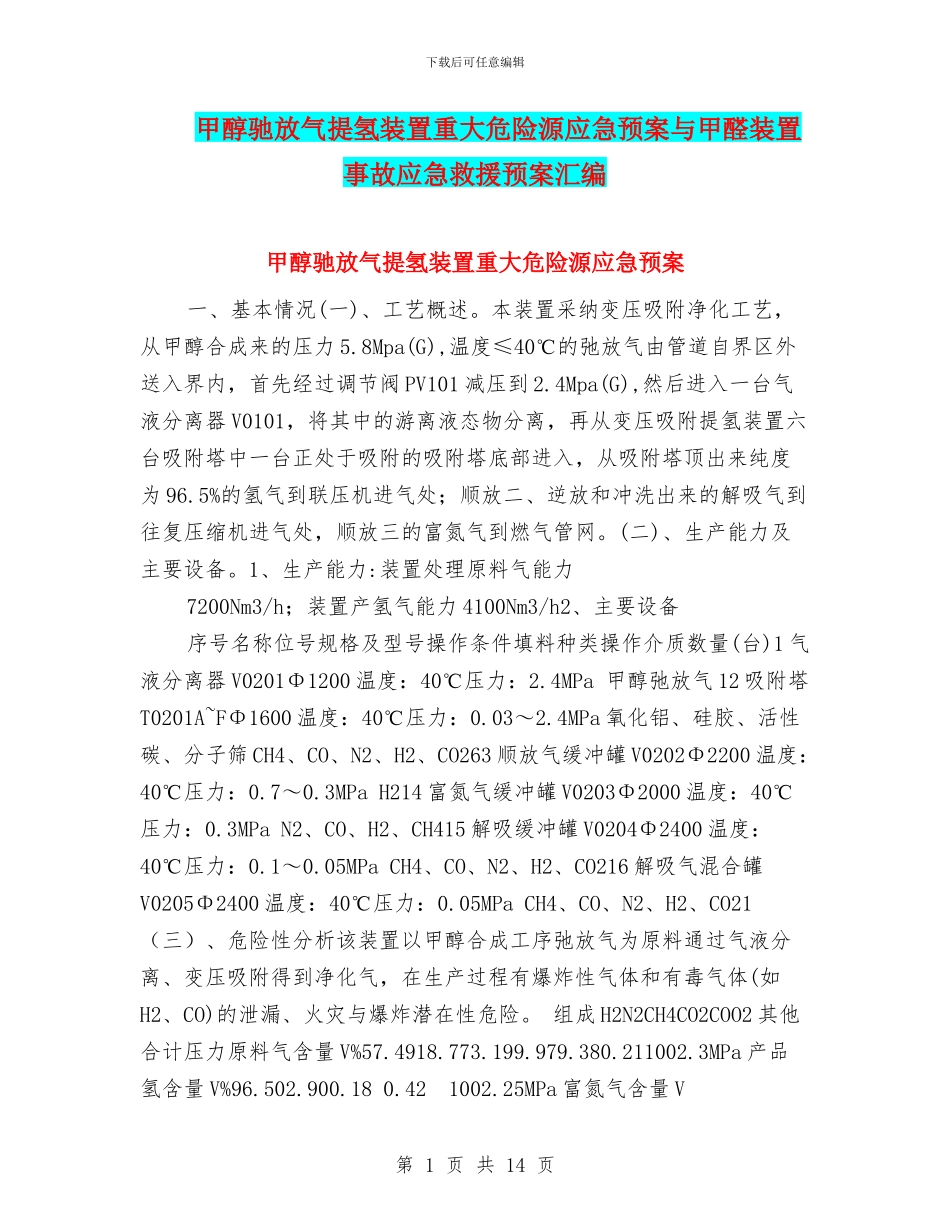

下载后可任意编辑甲醇驰放气提氢装置重大危险源应急预案与甲醛装置事故应急救援预案汇编甲醇驰放气提氢装置重大危险源应急预案一、基本情况(一)、工艺概述。本装置采纳变压吸附净化工艺，从甲醇合成来的压力 5.8Mpa(G),温度≤40℃的弛放气由管道自界区外送入界内，首先经过调节阀 PV101 减压到 2.4Mpa(G),然后进入一台气液分离器 V0101，将其中的游离液态物分离，再从变压吸附提氢装置六台吸附塔中一台正处于吸附的吸附塔底部进入，从吸附塔顶出来纯度为 96.5%的氢气到联压机进气处；顺放二、逆放和冲洗出来的解吸气到往复压缩机进气处，顺放三的富氮气到燃气管网。(二)、生产能力及主要设备。1、生产能力:装置处理原料气能力7200Nm3/h；装置产氢气能力 4100Nm3/h2、主要设备序号名称位号规格及型号操作条件填料种类操作介质数量(台)1 气液分离器 V0201Φ1200 温度：40℃压力：2.4MPa 甲醇弛放气 12 吸附塔T0201A~FΦ1600 温度：40℃压力：0.03～2.4MPa 氧化铝、硅胶、活性碳、分子筛 CH4、CO、N2、H2、CO263 顺放气缓冲罐 V0202Φ2200 温度：40℃压力：0.7～0.3MPa H214 富氮气缓冲罐 V0203Φ2000 温度：40℃压力：0.3MPa N2、CO、H2、CH415 解吸缓冲罐 V0204Φ2400 温度：40℃压力：0.1～0.05MPa CH4、CO、N2、H2、CO216 解吸气混合罐V0205Φ2400 温度：40℃压力：0.05MPa CH4、CO、N2、H2、CO21 （三）、危险性分析该装置以甲醇合成工序弛放气为原料通过气液分离、变压吸附得到净化气，在生产过程有爆炸性气体和有毒气体(如H2、CO)的泄漏、火灾与爆炸潜在性危险。 组成 H2N2CH4CO2COO2 其他合计压力原料气含量 V%57.4918.773.199.979.380.211002.3MPa 产品氢含量 V%96.502.900.18 0.42 1002.25MPa 富氮气含量 V第 1 页 共 14 页下载后可任意编辑%6.65985.23.460.0014.380.30100.00.2MPa 富碳气含量 V%8.5518.448.5832.6328.350.163.271000.05MPa 氢气爆炸极限 4~75% （四）、本装置安全设施 CO 检测报警传感器 5 处，可燃气体监测仪 1 处，现场配置灭火器和消防水带。二、事故预防措施（一）、装置工艺管道、塔等设施和设备发生泄漏、火灾、爆炸事故的预防措施 1、相关设备、管线设置相应的安全标志牌、警示牌；2、制定完善的安全、生产操作、检修规程以及相应的安全生产管理制度；3、常常巡视检查装置的设备、管线，发现泄漏和不安全的隐患立即报告处理和整改；4、加强生产控制，...
