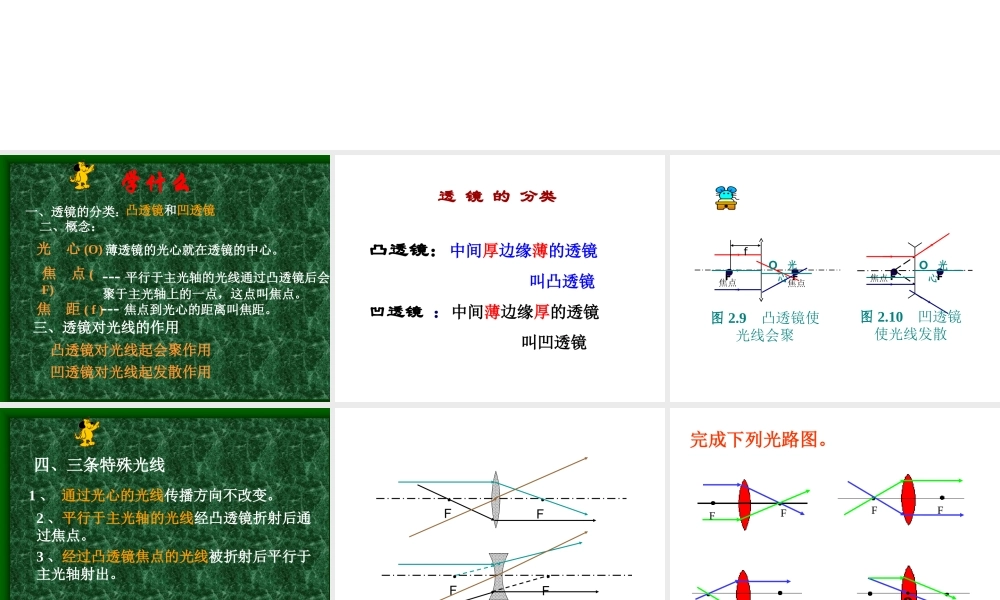

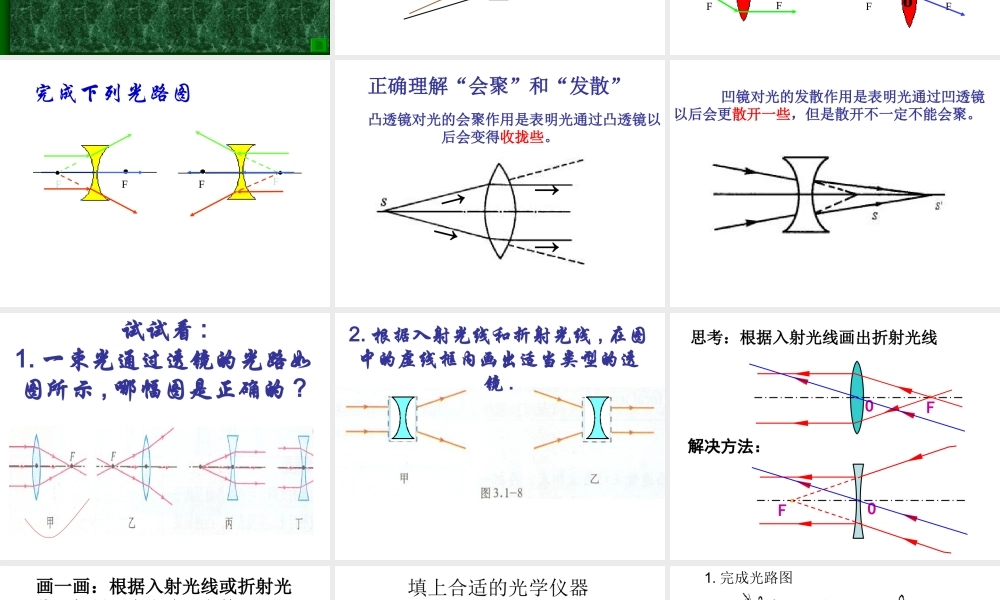

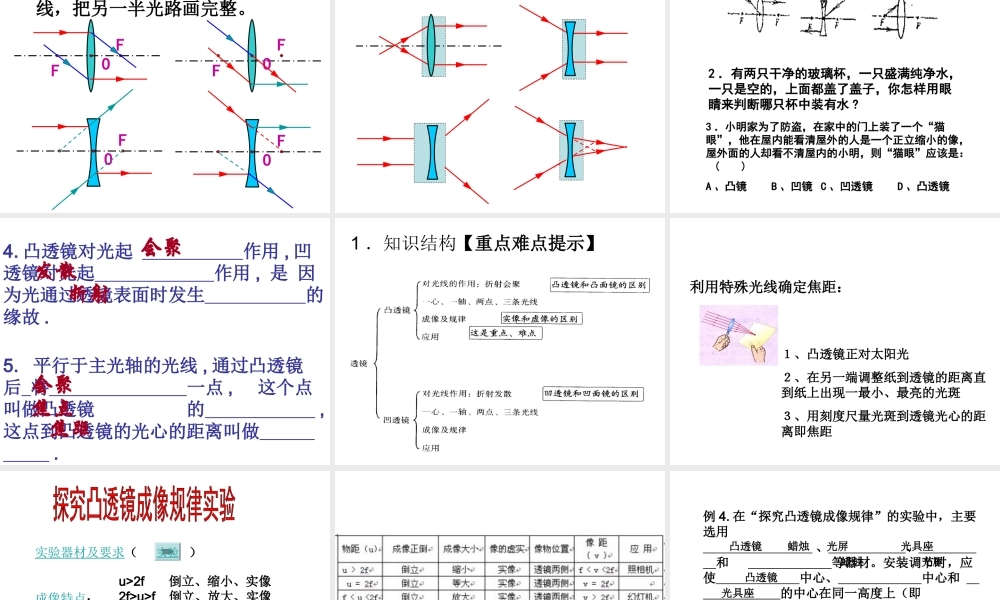

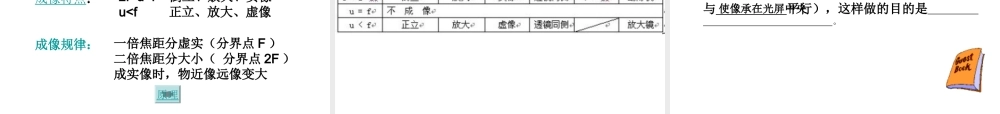

双凤坳中学 毛晓红双凤坳中学 毛晓红 一、透镜的分类：学什么 二、概念：凸透镜和凹透镜 三、透镜对光线的作用凸透镜对光线起会聚作用凹透镜对光线起发散作用光 心 (O) 薄透镜的光心就在透镜的中心。焦 点 ( F)--- 平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这点叫焦点。焦 距 ( f )--- 焦点到光心的距离叫焦距。 凸透镜：中间厚边缘薄的透镜 叫凸透镜凹透镜 ：中间薄边缘厚的透镜 叫凹透镜透 镜 的 分类 FF●●FF●●图 2.9 凸透镜使光线会聚图 2.10 凹透镜使光线发散焦点焦点焦点O 光心O 光心f 1 、 通过光心的光线传播方向不改变。2 、平行于主光轴的光线经凸透镜折射后通过焦点。3 、经过凸透镜焦点的光线被折射后平行于主光轴射出。四、三条特殊光线 FFFF F FFF完成下列光路图。FFFFo FFF完成下列光路图F 凸透镜对光的会聚作用是表明光通过凸透镜以后会变得收拢些。→→→→正确理解“会聚”和“发散” 凹镜对光的发散作用是表明光通过凹透镜以后会更散开一些，但是散开不一定不能会聚。 试试看 :1. 一束光通过透镜的光路如图所示 , 哪幅图是正确的 ? 2. 根据入射光线和折射光线 , 在图中的虚线框内画出适当类型的透镜 . OFOF思考：根据入射光线画出折射光线解决方法： 画一画：根据入射光线或折射光线，把另一半光路画完整。OFFOFFOFOF 填上合适的光学仪器 2 ．有两只干净的玻璃杯，一只盛满纯净水，一只是空的，上面都盖了盖子，你怎样用眼睛来判断哪只杯中装有水 ?3 ．小明家为了防盗，在家中的门上装了一个“猫眼”，他在屋内能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的小明，则“猫眼”应该是： ( ) A 、凸镜 B 、凹镜 C 、凹透镜 D 、凸透镜1. 完成光路图 4. 凸透镜对光起 作用 , 凹透镜对光起 作用 , 是 因为光通过透镜表面时发生 的缘故 .会聚发散折射5. 平行于主光轴的光线 , 通过凸透镜后 将 一点 , 这个点叫做凸透镜 的 ,这点到凸透镜的光心的距离叫做 .会聚焦距焦点 1 ．知识结构【重点难点提示】 利用特殊光线确定焦距：１、凸透镜正对太阳光２、在另一端调整纸到透镜的距离直到纸上出现一最小、最亮的光斑３、用刻度尺量光斑到透镜光心的距离即焦距 实验器材及要求（ ） 成像特点： 成像规律：u>2f 倒立、缩小、实像2f>u>f 倒立、放大、实像u
