2013年黄冈市中考理化生实验考试试题(内部使用版)VIP免费

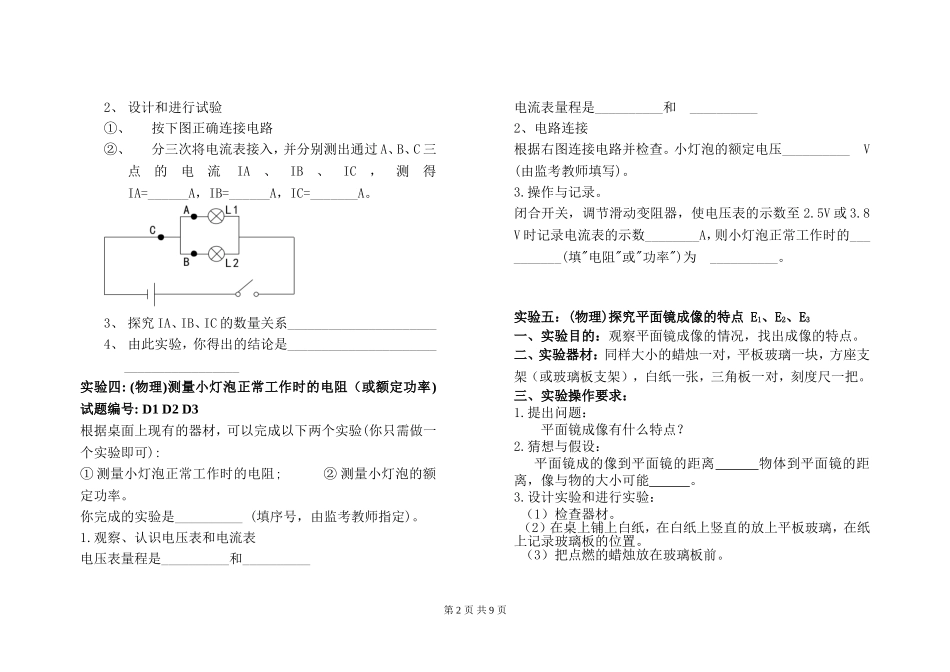

物理实验实验一、(物理)组装串、并联电路(50 分) 试题编号：A1 A2 A3请根据所给仪器、材料按要求设计两个电路，并画出你设计的电路图，连接仪器。1、一个开关 S 控制两个灯泡 L1、L2，同时亮或同时熄灭（连接电路后举手请监考老师检查。）2、灯泡 L1 和 L2 并联，一个开关 S1 控制 L1，另一个开关S2 同时控制 L1 和 L2（连接电路后举手请监考老师检查。）电路图 1 电路图 2、3、实验记录：你使用的电源名称____________，电压是___________V。实验二：（物理）探究串联电路电压关系 试题编号：B1 B2 B3请根据所给仪器、材料，设计实验，探究串联电路中各点间的电压关系。1、 观察认识电压表所用电压表量程是________V 和__________V，对应小的最小刻度值分别是__________V 和____________V。２设计和进行实验：①、按下图正确连接电路。分三次将电压表接入，分别测出 AB、BC、AC 间的电压 UAB、UBC、 UAC。测得 UAB=______V, UBC=_______V, UAC=________V。探究 UAB、UBC、UAC 的数量关系________________________。由此实验，你得出的结论是__________________________________。试验三、探究并联电路干路的电流和各支路的电流关系 试题编号：C1 C2 C3请根据所给的仪器、材料、设计试验，探究并联电路中干路的电流和各支路电流的关系。1、 观察、认识电流表所用电流表量程是______A 和_______A，对应的最小刻度值分别是_____A 和_____A。第 1 页 共 9 页2、 设计和进行试验①、按下图正确连接电路②、分三次将电流表接入，并分别测出通过 A、B、C 三点的电流IA、IB、IC，测得IA=______A，IB=______A，IC=_______A。3、 探究 IA、IB、IC 的数量关系______________________4、 由此实验，你得出的结论是_______________________________________实验四: (物理)测量小灯泡正常工作时的电阻（或额定功率) 试题编号: D1 D2 D3根据桌面上现有的器材，可以完成以下两个实验(你只需做一个实验即可):① 测量小灯泡正常工作时的电阻; ② 测量小灯泡的额定功率。你完成的实验是__________ (填序号，由监考教师指定)。1.观察、认识电压表和电流表电压表量程是__________和__________ 电流表量程是__________和 __________2、电路连接 根据右图连接电路并检查。小灯泡的额定电压__________ V (由监考教师填写)。3.操作与记录。闭合开关，调节滑动变阻器，使电压表的示数至 2.5V 或 3.8...
