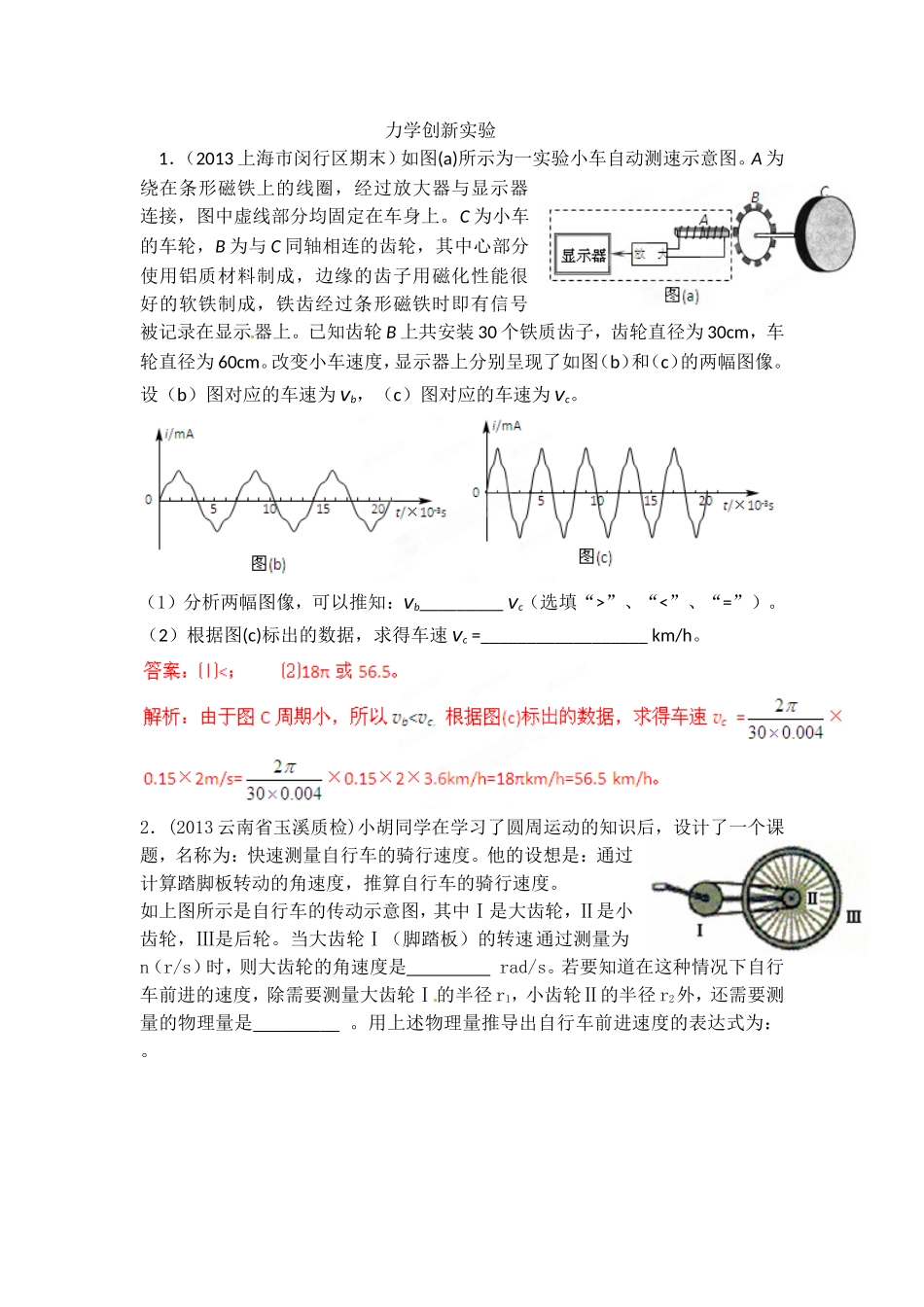

力学创新实验1．（2013 上海市闵行区期末）如图(a)所示为一实验小车自动测速示意图。A 为绕在条形磁铁上的线圈，经过放大器与显示器连接，图中虚线部分均固定在车身上。C 为小车的车轮，B 为与 C 同轴相连的齿轮，其中心部分使用铝质材料制成，边缘的齿子用磁化性能很好的软铁制成，铁齿经过条形磁铁时即有信号被记录在显示器上。已知齿轮 B 上共安装 30 个铁质齿子，齿轮直径为 30cm，车轮直径为 60cm。改变小车速度，显示器上分别呈现了如图（b）和（c）的两幅图像。设（b）图对应的车速为 vb，（c）图对应的车速为 vc。（1）分析两幅图像，可以推知：vb_________ vc（选填“>”、“<”、“=”）。（2）根据图(c)标出的数据，求得车速 vc =__________________ km/h。2．(2013 云南省玉溪质检)小胡同学在学习了圆周运动的知识后，设计了一个课题，名称为：快速测量自行车的骑行速度。他的设想是：通过计算踏脚板转动的角速度，推算自行车的骑行速度。如上图所示是自行车的传动示意图，其中Ⅰ是大齿轮，Ⅱ是小齿轮，Ⅲ是后轮。当大齿轮Ⅰ（脚踏板）的转速通过测量为n（r/s）时，则大齿轮的角速度是 rad/s。若要知道在这种情况下自行车前进的速度，除需要测量大齿轮Ⅰ的半径 r1，小齿轮Ⅱ的半径 r2外，还需要测量的物理量是 。用上述物理量推导出自行车前进速度的表达式为： 。3．（2013 安徽合肥名校联考）为研究钢球在液体中运动时所受阻力的阻力常数，让钢球从某一高度竖直下落进入液体中运动，用闪光照相的方法拍摄出钢球在不同时刻的位置，如图 7 所示。已知钢球在液体中运动时所受阻力 F=kv2，闪光照相机的闪光频率为 f，图中刻度尺的最小分度为 s0，钢球质量为 m，则阻力常数 k 的表达式为 。答案：解析：钢球从某一高度竖直下落进入液体中先做减速运动，后做匀速运动，由 mg= kv2，v=2 s0/T=2 s0f，解得 k=。[来源:学科网]4.（2013 河南漯河市期末）某同学设计了以下的实验来验证机械能守恒定律：在竖直放置的光滑的塑料米尺上套一个磁性滑块 m，滑块可沿米尺自由下落。在米尺上还安装了一个连接了内阻很大的数字电压表的多匝线框 A，线框平面在水平面内，滑块可穿过线框，如图所示。把滑块从米尺的 0 刻度线处释放，记下线框所在的刻度 h 和滑块穿过线框时的电压 U。改变 h，调整线框的位置，多做几次实验，记录各次的 h、U。（1）如果采用图象法对得出的数据进行分析论证，用图线 （选...
