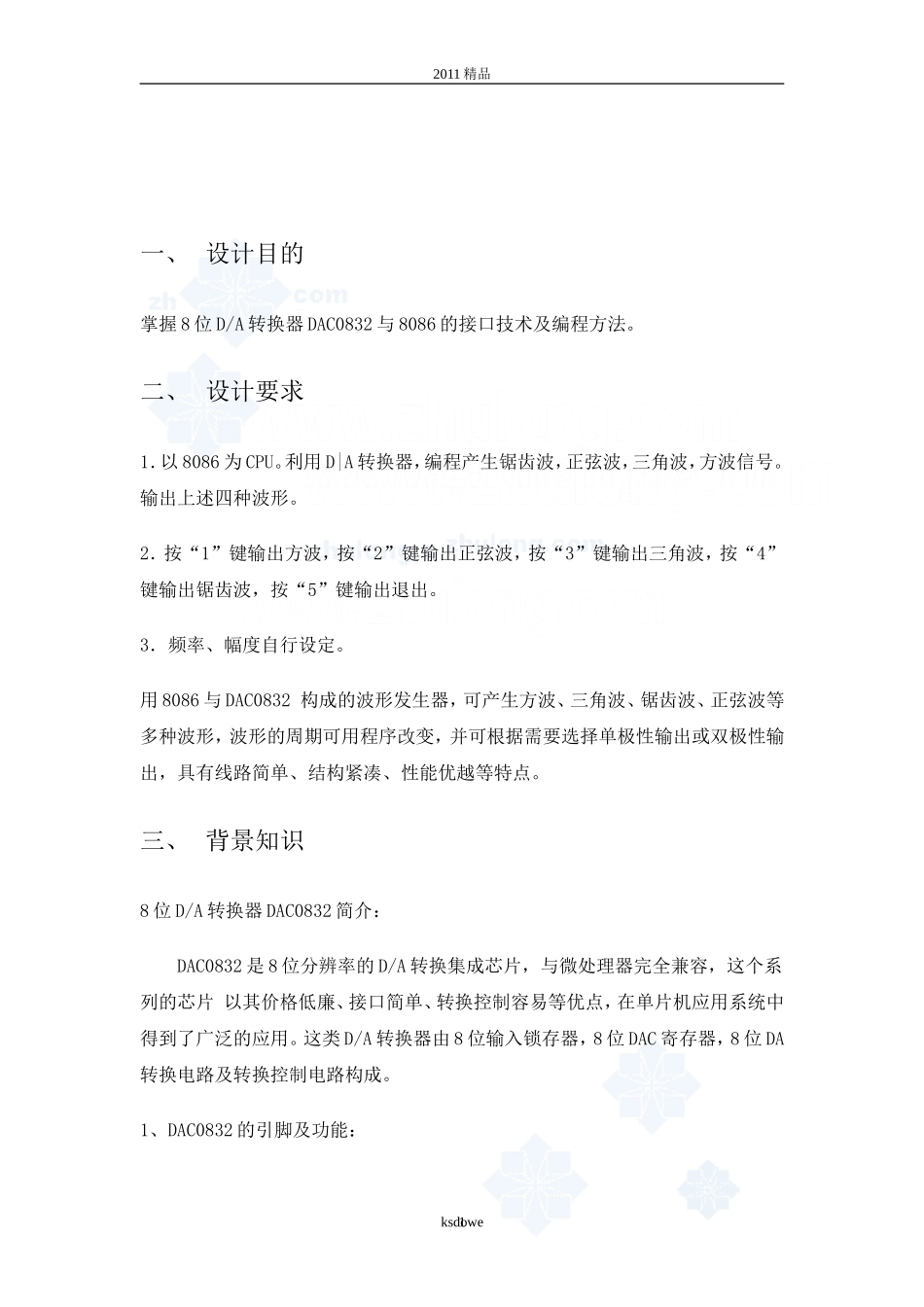

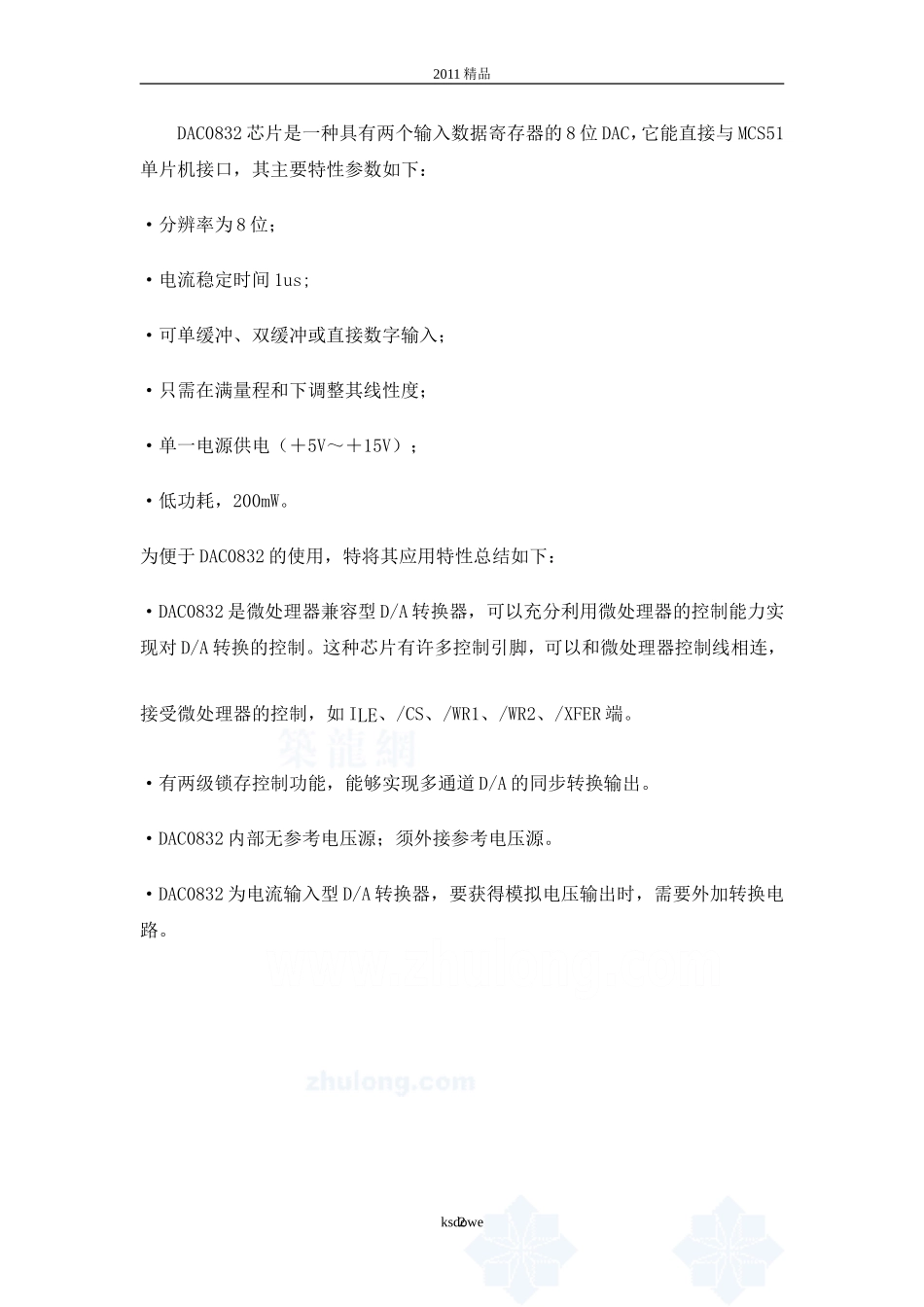

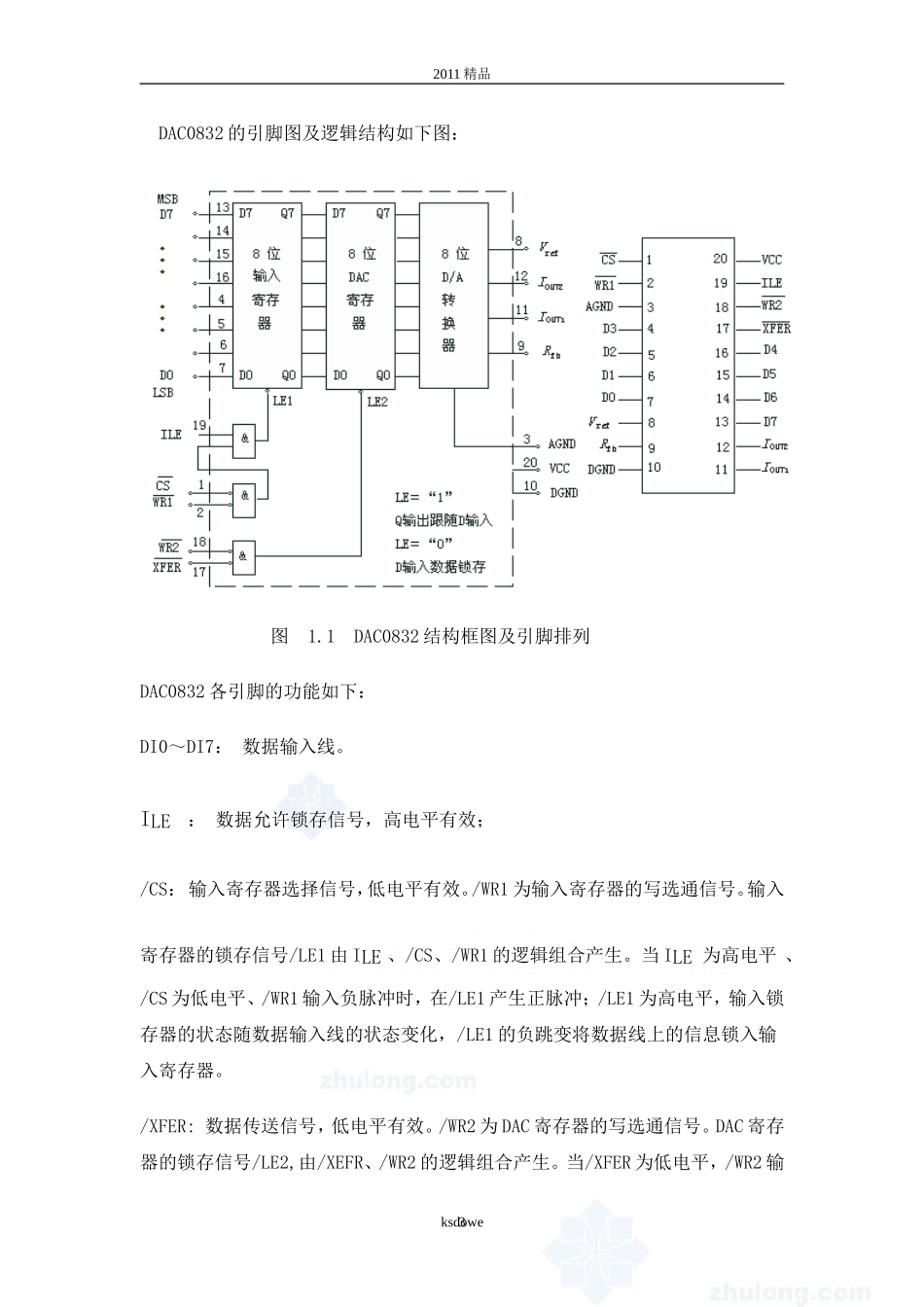

2011精品一、设计目的掌握8位D/A转换器DAC0832与8086的接口技术及编程方法。二、设计要求1．以8086为CPU。利用D|A转换器，编程产生锯齿波，正弦波，三角波，方波信号。输出上述四种波形。2．按“1”键输出方波，按“2”键输出正弦波，按“3”键输出三角波，按“4”键输出锯齿波，按“5”键输出退出。3．频率、幅度自行设定。用8086与DAC0832构成的波形发生器，可产生方波、三角波、锯齿波、正弦波等多种波形，波形的周期可用程序改变，并可根据需要选择单极性输出或双极性输出，具有线路简单、结构紧凑、性能优越等特点。三、背景知识8位D/A转换器DAC0832简介：DAC0832是8位分辨率的D/A转换集成芯片，与微处理器完全兼容，这个系列的芯片以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到了广泛的应用。这类D/A转换器由8位输入锁存器，8位DAC寄存器，8位DA转换电路及转换控制电路构成。1、DAC0832的引脚及功能：ksdowe12011精品DAC0832芯片是一种具有两个输入数据寄存器的8位DAC，它能直接与MCS51单片机接口，其主要特性参数如下：·分辨率为8位；·电流稳定时间1us;·可单缓冲、双缓冲或直接数字输入；·只需在满量程和下调整其线性度；·单一电源供电（＋5V～＋15V）；·低功耗，200mW。为便于DAC0832的使用，特将其应用特性总结如下：·DAC0832是微处理器兼容型D/A转换器，可以充分利用微处理器的控制能力实现对D/A转换的控制。这种芯片有许多控制引脚，可以和微处理器控制线相连，接受微处理器的控制，如ILE、/CS、/WR1、/WR2、/XFER端。·有两级锁存控制功能，能够实现多通道D/A的同步转换输出。·DAC0832内部无参考电压源；须外接参考电压源。·DAC0832为电流输入型D/A转换器，要获得模拟电压输出时，需要外加转换电路。ksdowe22011精品DAC0832的引脚图及逻辑结构如下图：图1.1DAC0832结构框图及引脚排列DAC0832各引脚的功能如下：DI0～DI7：数据输入线。ILE：数据允许锁存信号，高电平有效；/CS：输入寄存器选择信号，低电平有效。/WR1为输入寄存器的写选通信号。输入寄存器的锁存信号/LE1由ILE、/CS、/WR1的逻辑组合产生。当ILE为高电平、/CS为低电平、/WR1输入负脉冲时，在/LE1产生正脉冲；/LE1为高电平，输入锁存器的状态随数据输入线的状态变化，/LE1的负跳变将数据线上的信息锁入输入寄存器。/XFER:数据传送信号，低电平有效。/WR2为DAC寄存器的写选通信号。DAC寄存器的锁存信号/LE2,由/XEFR、/WR2的逻辑组合产生。当/XFER为低电平，/WR2输ksdowe32011精品入负脉冲，则在/LE2产生正脉冲；/LE2为高电平是时，DAC寄存器的输出和输入寄存器的状态一致，/LE2负跳变，输入寄存器的内容打入DAC寄存器。VREF：基准电源输入引脚。Rfb：反馈信号输入引脚，反馈电阻在芯片内部。IOUT1、IOUT2：电流输出引脚。电流IOUT1、IOUT2的和为常数，IOUT1、IOUT2随DAC寄存器的内容线性变化。VCC：电源输入引脚。AGND：模拟信号地DGND：数字地。2、DAC0832三种数据输入方式：（1）双缓冲方式：即数据经过双重缓冲后再送入D／A转换电路，执行两次写操作才能完成一次D／A转换。这种方式可在D／A转换的同时，进行下一个数据的输入，可提高转换速率。更为重要的是，这种方式特别适用于要求同时输出多个模拟量的场合。此时，要用多片DAC0832组成模拟输出系统，每片对应一个模拟量。（2）单缓冲方式：不需要多个模拟量同时输出时，可采用此种方式。此时两个寄存器之一处于直通状态，输入数据只经过一级缓冲送入D／A转换电路。这种方式只需执行一次写操作，即可完成D／A转换。（3）直通方式：此时两个寄存器均处于直通状态，因此要将、、和端都接数字地，ILE接高电平，使LE1、LE2均为高电平，致使两个锁存寄存ksdowe42011精品器同时处于放行直通状态，数据直接送入D／A转换电路进行D／A转换。这种方式可用于一些不采用微机的控制系统中或其他不须0832缓冲数据的情况。四、硬件原理波形的产生是通过AT89S52执行某一波形发生程序，向D/A转换器的输入端按一定的规律发生数据，从而在D/A转换电路的输出端得到相应的电压波形。波形发生器是一种常用的信号源，广泛地应用于电子电路、...
