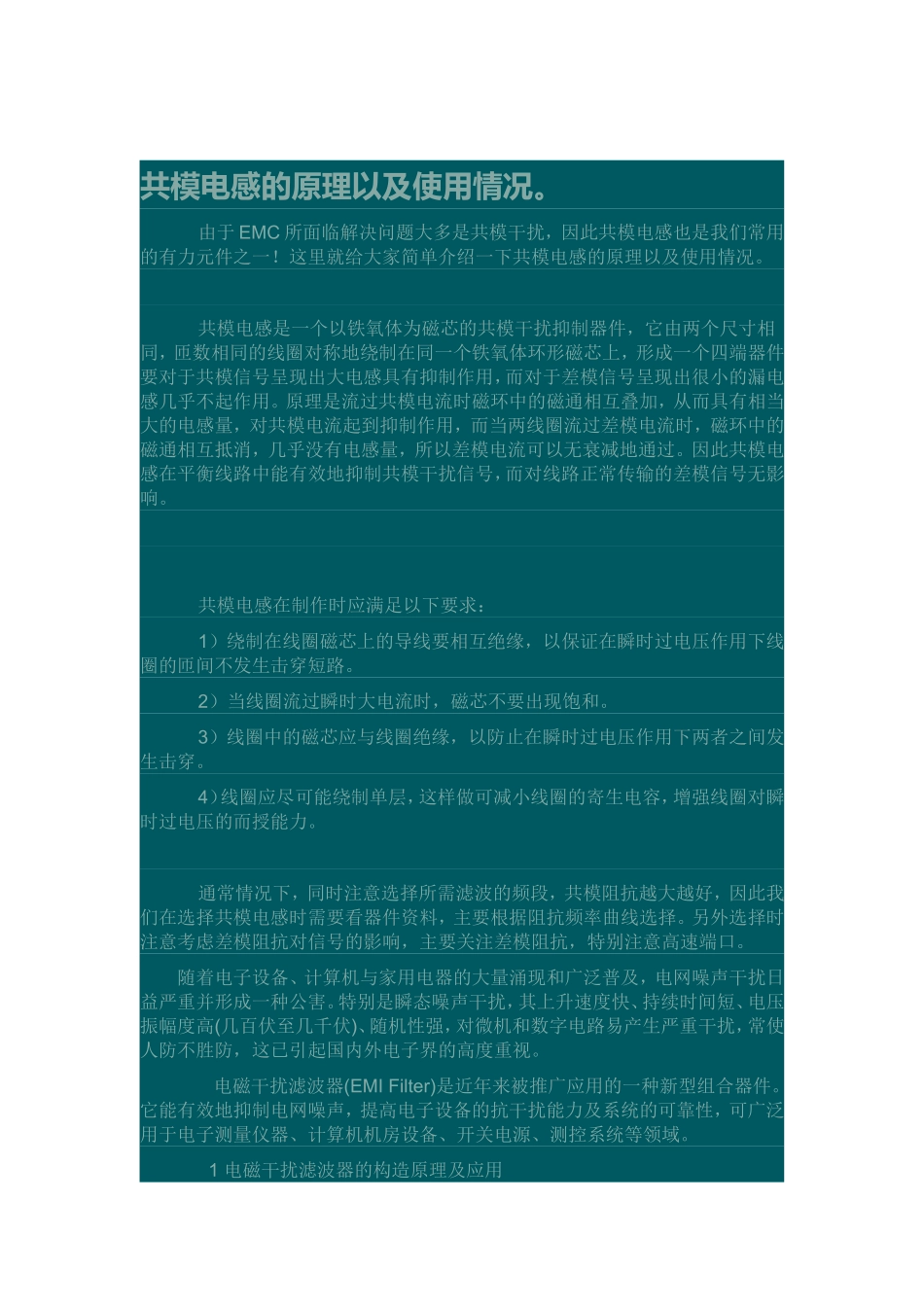

共模电感的原理以及使用VIP免费

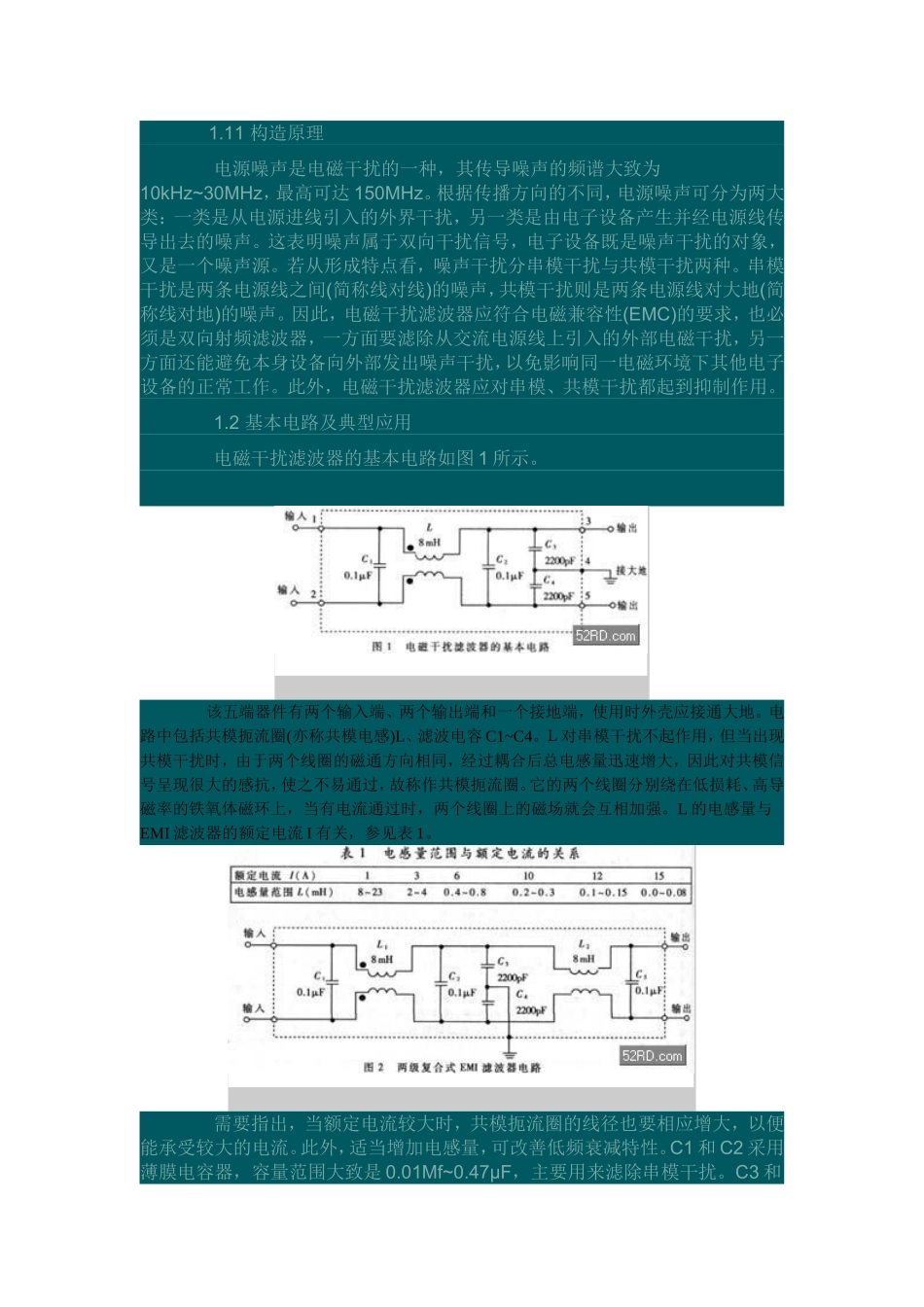

共模电感的原理以及使用情况。由于EMC所面临解决问题大多是共模干扰，因此共模电感也是我们常用的有力元件之一！这里就给大家简单介绍一下共模电感的原理以及使用情况。共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。共模电感在制作时应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。2）当线圈流过瞬时大电流时，磁芯不要出现饱和。3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。通常情况下，同时注意选择所需滤波的频段，共模阻抗越大越好，因此我们在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。另外选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，特别注意高速端口。随着电子设备、计算机与家用电器的大量涌现和广泛普及，电网噪声干扰日益严重并形成一种公害。特别是瞬态噪声干扰，其上升速度快、持续时间短、电压振幅度高(几百伏至几千伏)、随机性强，对微机和数字电路易产生严重干扰，常使人防不胜防，这已引起国内外电子界的高度重视。电磁干扰滤波器(EMIFilter)是近年来被推广应用的一种新型组合器件。它能有效地抑制电网噪声，提高电子设备的抗干扰能力及系统的可靠性，可广泛用于电子测量仪器、计算机机房设备、开关电源、测控系统等领域。1电磁干扰滤波器的构造原理及应用1.11构造原理电源噪声是电磁干扰的一种，其传导噪声的频谱大致为10kHz~30MHz，最高可达150MHz。根据传播方向的不同，电源噪声可分为两大类：一类是从电源进线引入的外界干扰，另一类是由电子设备产生并经电源线传导出去的噪声。这表明噪声属于双向干扰信号，电子设备既是噪声干扰的对象，又是一个噪声源。若从形成特点看，噪声干扰分串模干扰与共模干扰两种。串模干扰是两条电源线之间(简称线对线)的噪声，共模干扰则是两条电源线对大地(简称线对地)的噪声。因此，电磁干扰滤波器应符合电磁兼容性(EMC)的要求，也必须是双向射频滤波器，一方面要滤除从交流电源线上引入的外部电磁干扰，另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。此外，电磁干扰滤波器应对串模、共模干扰都起到抑制作用。1.2基本电路及典型应用电磁干扰滤波器的基本电路如图1所示。该五端器件有两个输入端、两个输出端和一个接地端，使用时外壳应接通大地。电路中包括共模扼流圈(亦称共模电感)L、滤波电容C1~C4。Ｌ对串模干扰不起作用，但当出现共模干扰时，由于两个线圈的磁通方向相同，经过耦合后总电感量迅速增大，因此对共模信号呈现很大的感抗，使之不易通过，故称作共模扼流圈。它的两个线圈分别绕在低损耗、高导磁率的铁氧体磁环上，当有电流通过时，两个线圈上的磁场就会互相加强。L的电感量与EMI滤波器的额定电流I有关，参见表1。需要指出，当额定电流较大时，共模扼流圈的线径也要相应增大，以便能承受较大的电流。此外，适当增加电感量，可改善低频衰减特性。C1和C2采用薄膜电容器，容量范围大致是0.01Μf~0.47μF，主要用来滤除串模干扰。C3和C4跨接在输出端，并将电容器的中点接地，能有效地抑制共模干扰。C3和C4亦可并联在输入端，仍选用陶瓷电容，容量范围是2200Pf~0.1μF。为减小漏电流，电容量不得超过0.1μF，并且电容器中点应与大地接通。C1~C4的耐压值均为630VDC或250VAC。图2示出一种两级复合式EMI滤波器的内部电路，由于采用两级(亦称两节)滤波，因此滤除噪声的效果更佳。针...
