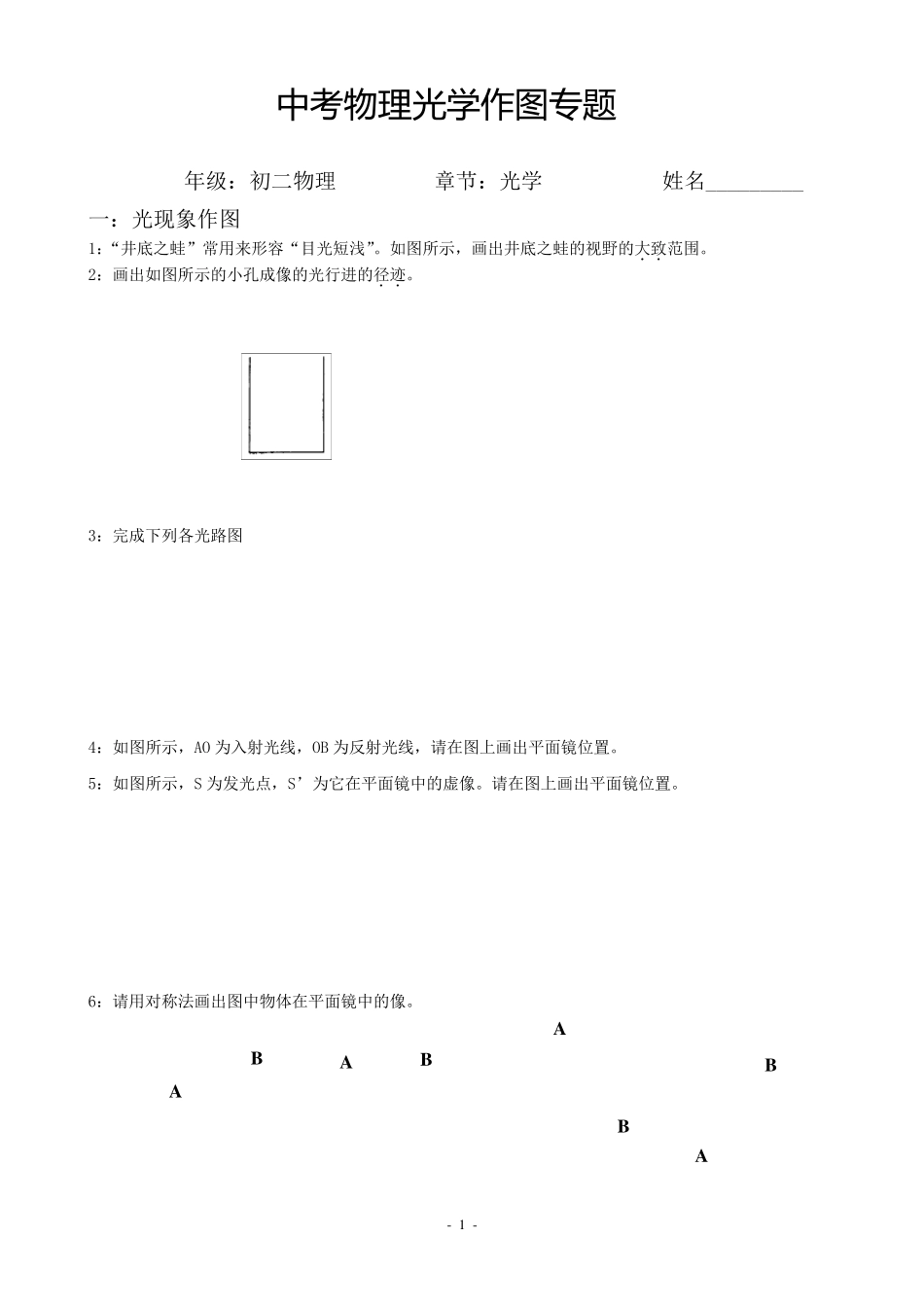

- 1 - 中 考 物 理 光 学 作 图 专题 年级：初二物理 章节：光学 姓名_________ 一：光现象作图 1：“井底之蛙”常用来形容“目光短浅”。如图所示，画出井底之蛙的视野的大致．．范围。 2：画出如图所示的小孔成像的光行进的径迹．．。 3：完成下列各光路图 4：如图所示，AO 为入射光线，OB 为反射光线，请在图上画出平面镜位置。 5：如图所示，S 为发光点，S’为它在平面镜中的虚像。请在图上画出平面镜位置。 6：请用对称法画出图中物体在平面镜中的像。 A B A B A B A B - 2 - 7：如图所示，AB 是由点光源S 发出的一个入射光线，CD 是由S 发出的另一条入射光线的反射光线，请在图中画出点光源S 点的位置。 8：如图所示，S 是平面镜前一点光源，请在图中画出能在平面镜中看到S 点的像的范围。 9：如图所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。 10：如图所示，S 是平面镜前一发光点，A 是平面镜前的一点，求作一条从 S 点发出经平面镜反射后刚好通过 A 点的光线。 11：如图所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。 12：如图所示，光线从空气中射入水中，试画出折射光线的大致方向。 13：如图所示是光从水中的A 点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的传播放向大致合理. 14：一束光线从空气斜射向水面，请在图中画出这束光的反射光线和折射光线、并用符号 r 标出反射角。 15：如图小王在湖中乘船游玩时，发现水中有一只青蛙，他用激光笔照射到了这只青蛙。请在图中画出照射青蛙时的入射光线、折射光线和反射光线 16：一束光线沿着 AO 方向从玻璃进入空气，画出反射光线和折射光线，并用符号θ标出折射角。 - 3 - A B 17：作出人看到球的光路图。（利用平面镜成像规律、注意虚实线） 18：平面镜上方有一竖直挡板P，AB 和CD 是挡板左侧的发光点S 经过平面镜反射后的两条反射光线，请在图上作出发光点S 并补充完整的光路． 19：根据平面镜成像特点 ,画出物体 AB 在平面镜 MN 中所成的像A'B' 。 20：某发光点S 所发出的两条光线经平面镜反射后形成的光线如图所示,请完成光路图并确定发光点S 的位置. 21：如图所示，S’为点光源 S 在平面镜MN 中的像，SA 为光源 S 发出的一条光线，请画出平面镜MN，并...
