内蒙古工业大学高频电子线路课程设计报告VIP免费

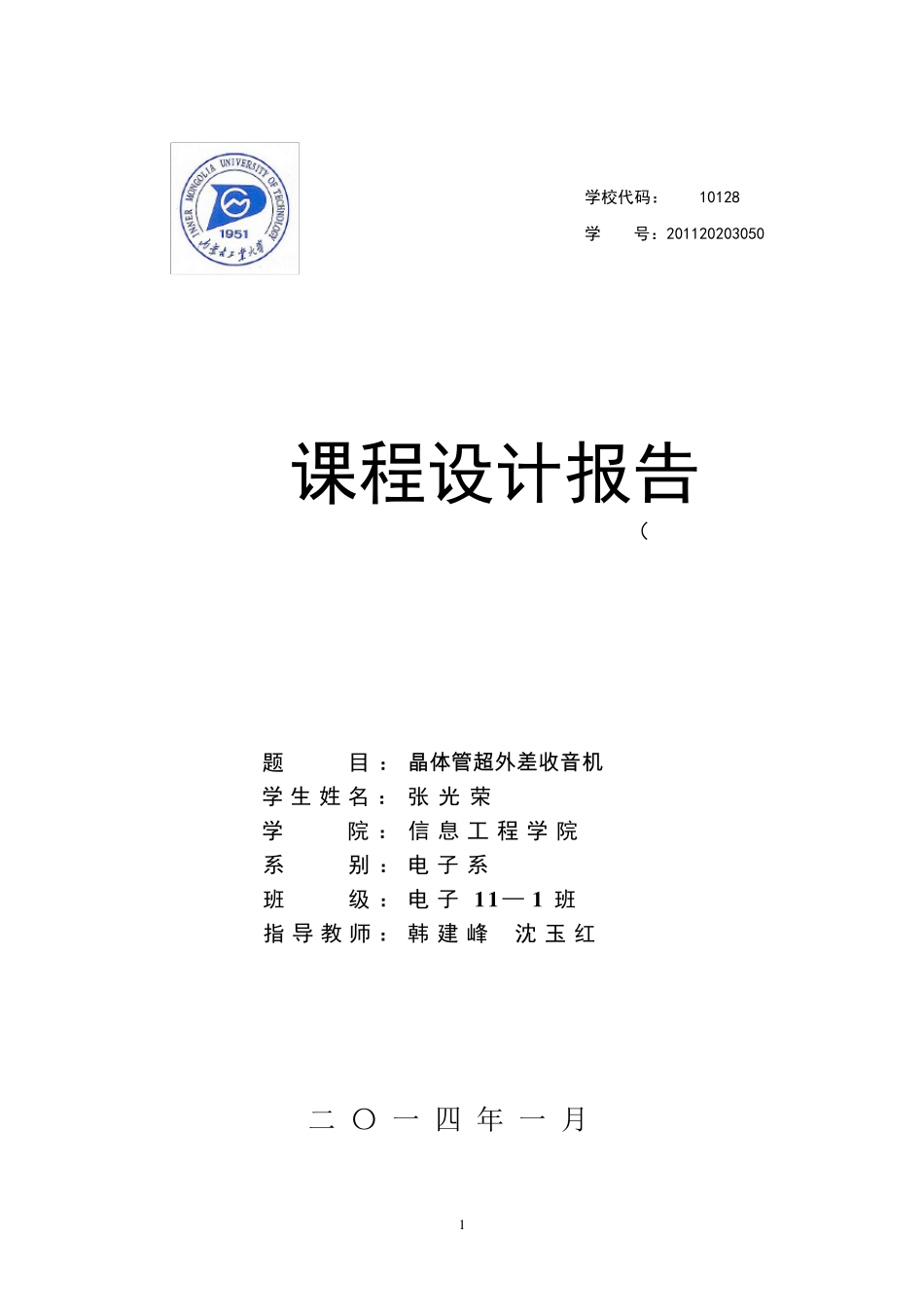

内蒙古工业大学高频电子线路课程设计报告_第1页
1/28

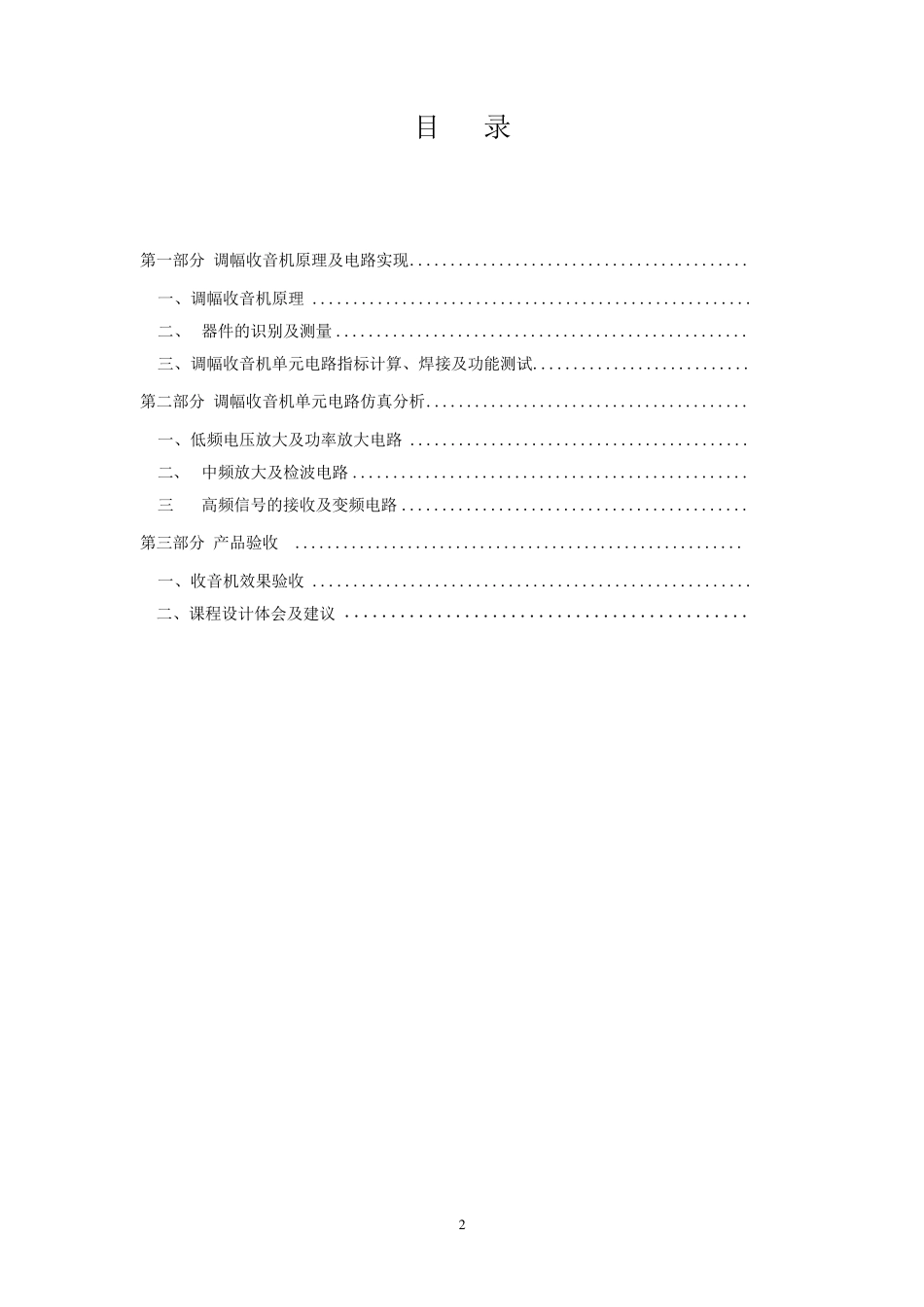

内蒙古工业大学高频电子线路课程设计报告_第2页
2/28

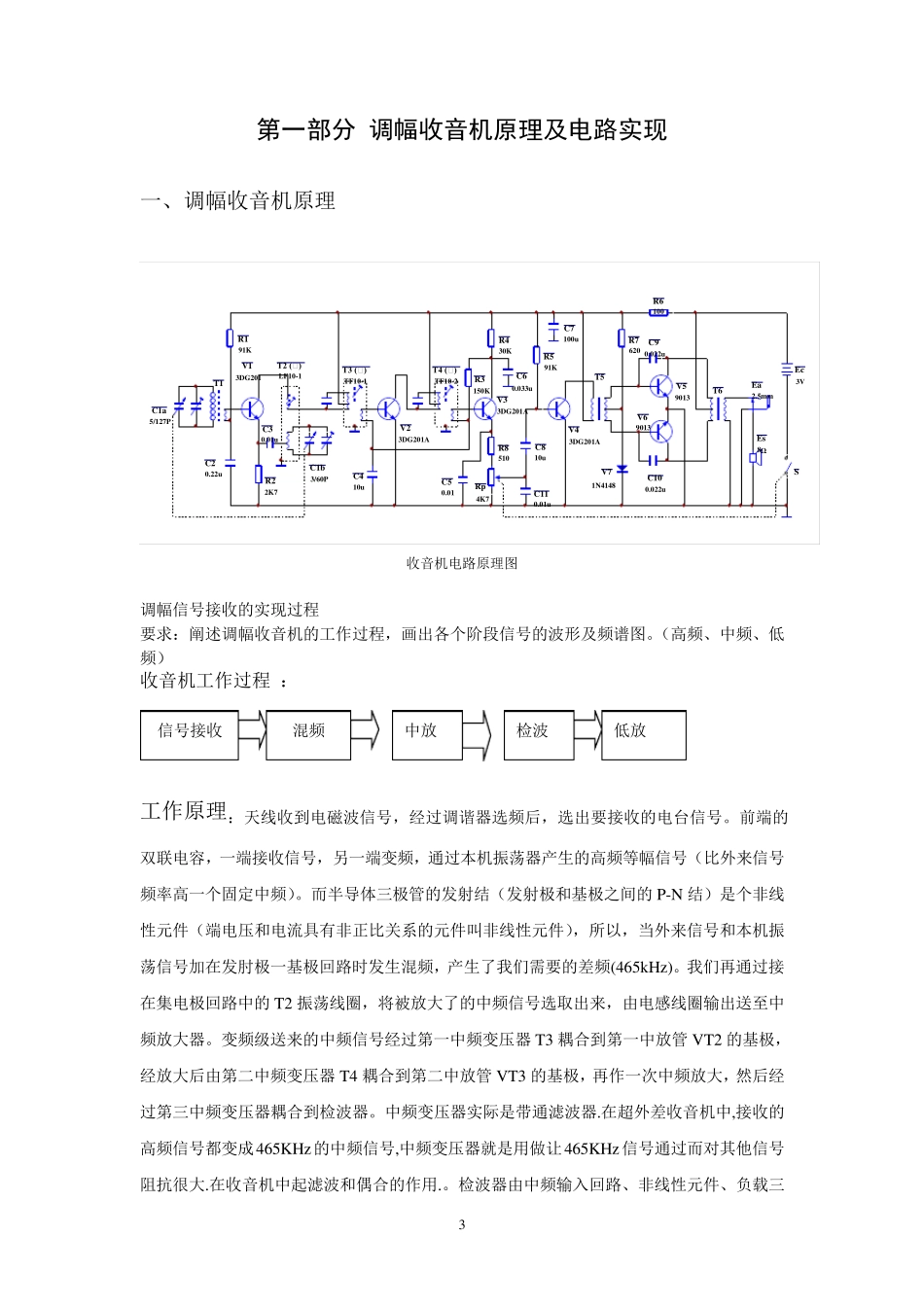

内蒙古工业大学高频电子线路课程设计报告_第3页
3/28
1 ( 二 〇 一 四 年 一 月 课程设计报告 学校代码: 10128 学 号:201120203050 题 目:晶 体管超外差收音机 学生姓名:张光荣 学 院:信息工程学院 系 别:电子系 班 级:电子1 1 — 1 班 指 导 教 师 :韩 建 峰 沈 玉 红 2 目 录 第一部分 调幅收音机原理及电路实现 .......................................... 一、调幅收音机原理 ...................................................... 二、 器件的识别及测量 ................................................... 三、调幅收音机单元电路指标计算、焊接及功能测试 ........................... 第二部分 调幅收音机单元电路仿真分析 ........................................ 一、低频电压放大及功率放大电路 .......................................... 二、 中频放大及检波电路 ................................................. 三 高频信号的接收及变频电路 ........................................... 第三部分 产品验收 ........................................................ 一、收音机效果验收 ...................................................... 二、课程设计体会及建议 ............................................ 3 第一部分 调幅收音机原理及电路实现 一、调幅收音机原理 V71N4148Ec3VSV13DG201V23DG201AV43DG201AV33DG201AV59013V690130.22uC2C100.022uC110.01uC50.01C60.033uC90.022uC1a5/127PC1b3/60PT3 (白)TF10-1T4 (白)TF10-2T2 (白)LF10-1T5T6ΩT191KR12K7R2510R8150KR3100R630KR4Rp4K7Es891KR5620R72.5mmEaC7100uC810uC410uC30.01u 收音机电路原理图 调幅信号接收的实现过程 要求:阐述调幅收音机的工作过程,画出各个阶段信号的波形及频谱图。(高频、中频、低频) 收音机工作过程 : 工作原理:天线收到电磁波信号,经过调谐器选频后,选出要接收的电台信号。前端的双联电容,一端接收信号,另一端变频,通过本机振荡器产生的高频等幅信号(比外来信号频率高一个固定中频)。而半导体三极管的发射结(发射极和基极之间的 P-N 结)是个非线性元件(端电压和电流具有非正比关系的元件叫非线性元件),所以,当外来信号和本机振荡信号加在发肘极一基极回路时发生混频,产生了我们需要的差频(465kHz)。我们再通过接在集电极回路中的 T2 振荡线圈,将被...
