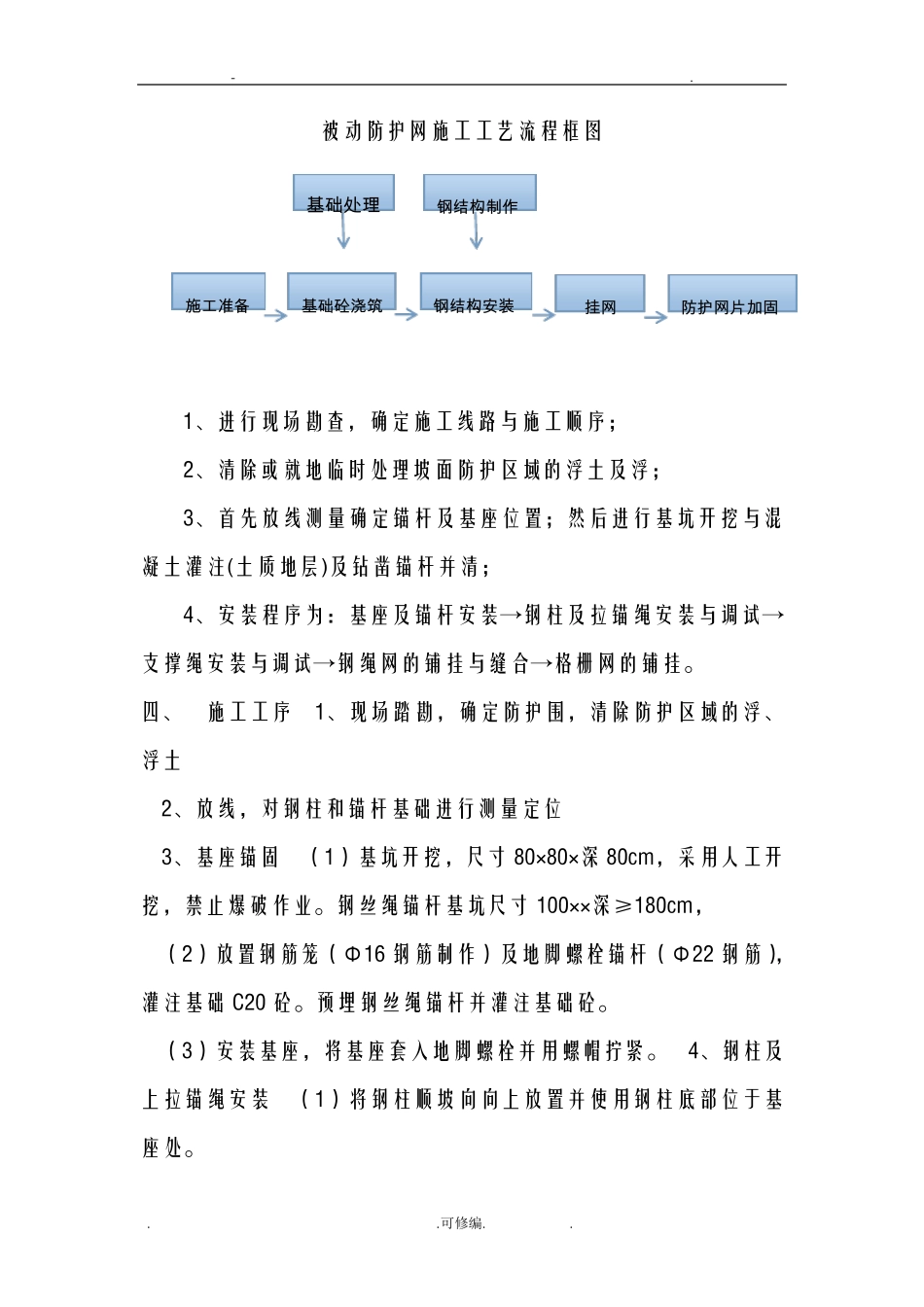

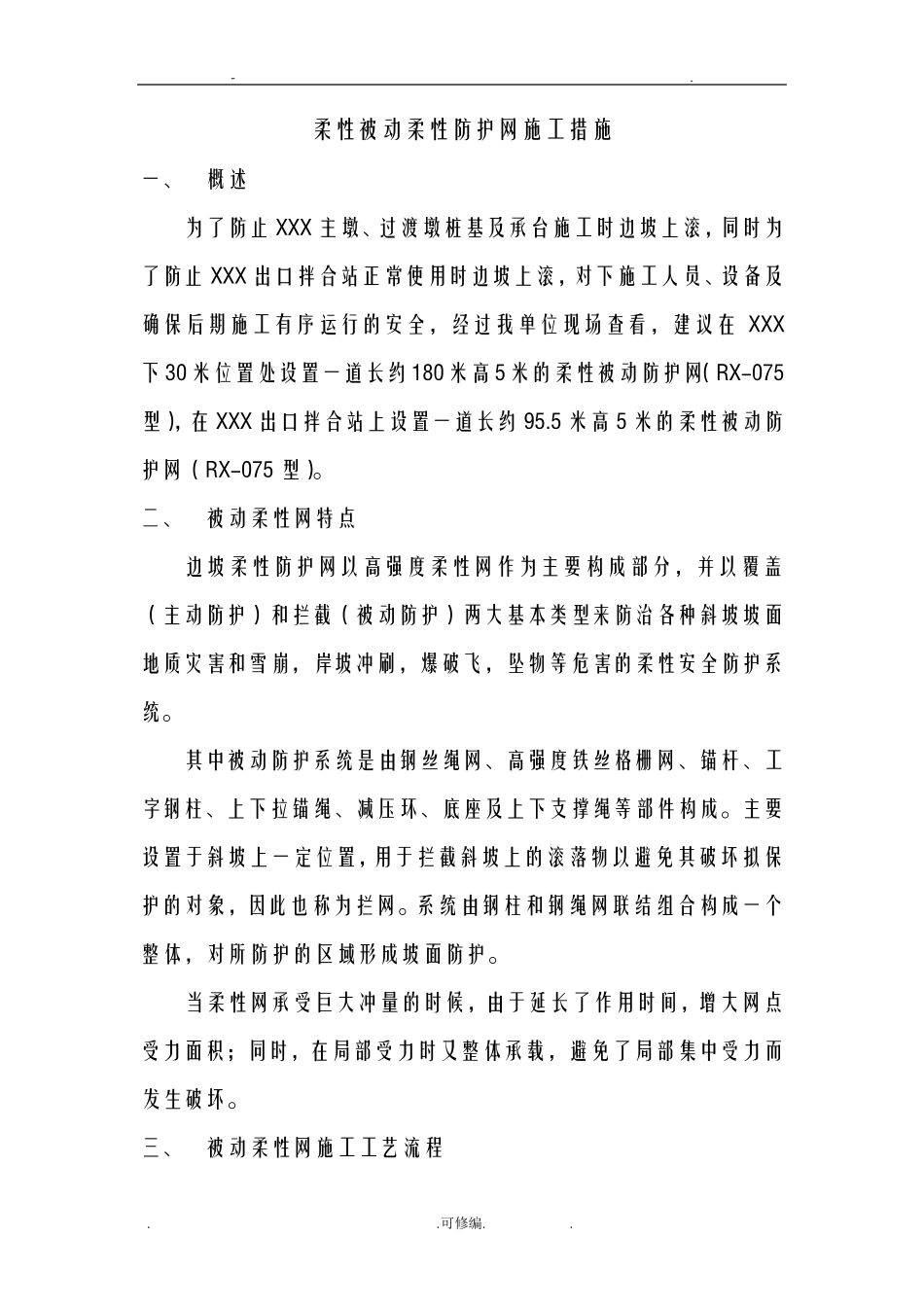

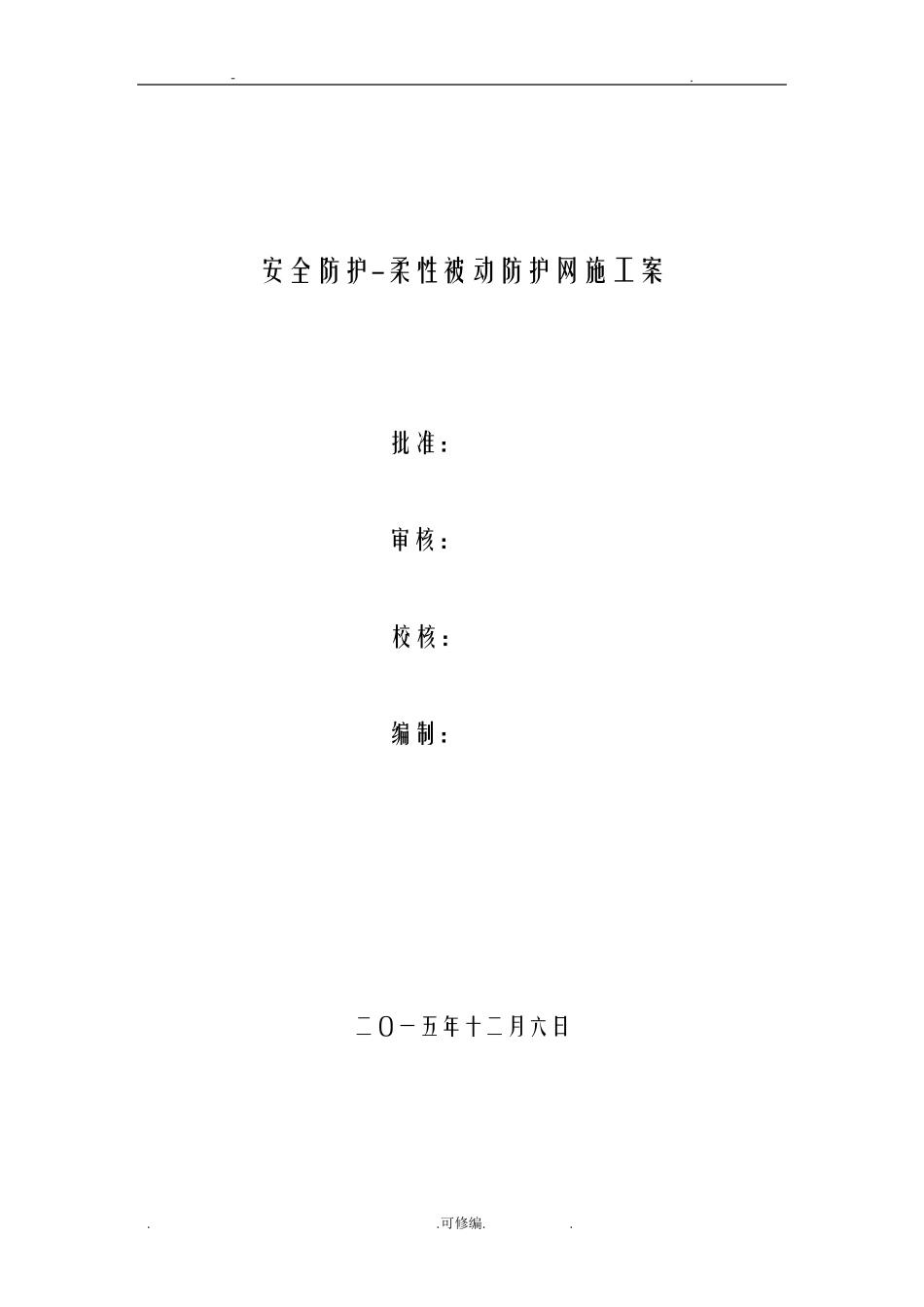

- . . .可修编. . 安全防护-柔性被动防护网施工案 批准： 审核： 校核： 编制： 二〇一五年十二月六日 - . . .可修编. . 柔性被动柔性防护网施工措施 一、 概述 为了防止XXX 主墩、过渡墩桩基及承台施工时边坡上滚，同时为了防止XXX 出口拌合站正常使用时边坡上滚，对下施工人员、设备及确保后期施工有序运行的安全，经过我单位现场查看，建议在XXX下30 米位置处设置一道长约180 米高5 米的柔性被动防护网（RX-075型），在XXX 出口拌合站上设置一道长约95.5 米高5 米的柔性被动防护网（RX-075 型）。 二、 被动柔性网特点 边坡柔性防护网以高强度柔性网作为主要构成部分，并以覆盖（主动防护）和拦截（被动防护）两大基本类型来防治各种斜坡坡面地质灾害和雪崩，岸坡冲刷，爆破飞，坠物等危害的柔性安全防护系统。 其中被动防护系统是由钢丝绳网、高强度铁丝格栅网、锚杆、工字钢柱、上下拉锚绳、减压环、底座及上下支撑绳等部件构成。主要设置于斜坡上一定位置，用于拦截斜坡上的滚落物以避免其破坏拟保护的对象，因此也称为拦网。系统由钢柱和钢绳网联结组合构成一个整体，对所防护的区域形成坡面防护。 当柔性网承受巨大冲量的时候，由于延长了作用时间，增大网点受力面积；同时，在局部受力时又整体承载，避免了局部集中受力而发生破坏。 三、 被动柔性网施工工艺流程 - . . .可修编. . 被动防护网施工工艺流程框图 1、进行现场勘查，确定施工线路与施工顺序； 2、清除或就地临时处理坡面防护区域的浮土及浮； 3、首先放线测量确定锚杆及基座位置；然后进行基坑开挖与混凝土灌注(土质地层)及钻凿锚杆并清； 4、安装程序为：基座及锚杆安装→钢柱及拉锚绳安装与调试→支撑绳安装与调试→钢绳网的铺挂与缝合→格栅网的铺挂。 四、 施工工序 1、现场踏勘，确定防护围，清除防护区域的浮、浮土 2、放线，对钢柱和锚杆基础进行测量定位 3、基座锚固 （1）基坑开挖，尺寸80×80×深80cm，采用人工开挖，禁止爆破作业。钢丝绳锚杆基坑尺寸100××深≥180cm， （2）放置钢筋笼（Φ16 钢筋制作）及地脚螺栓锚杆（Φ22 钢筋），灌注基础C20 砼。预埋钢丝绳锚杆并灌注基础砼。 （3）安装基座，将基座套入地脚螺栓并用螺帽拧紧。 4、钢柱及上拉锚绳安装 （1）将钢柱顺坡向向上放置并使用钢柱底部位于基座处。 基 础 处 理 钢 结 构 制 作 施 工 准 备 基 础 砼 浇 筑 钢 结...
