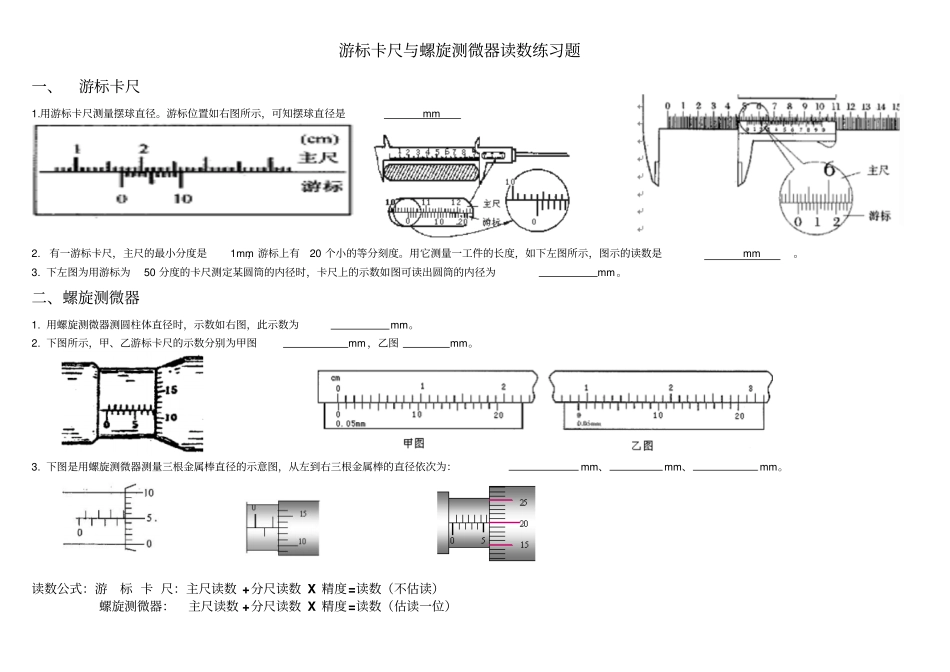

游标卡尺与螺旋测微器读数练习题一、游标卡尺1.用游标卡尺测量摆球直径。游标位置如右图所示，可知摆球直径是 mm 2. 有一游标卡尺，主尺的最小分度是1mm，游标上有20 个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 mm。3. 下左图为用游标为50 分度的卡尺测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为mm。二、螺旋测微器1. 用螺旋测微器测圆柱体直径时，示数如右图，此示数为mm。2. 下图所示，甲、乙游标卡尺的示数分别为甲图mm，乙图mm。3. 下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：mm、mm、mm。读数公式：游标 卡 尺：主尺读数 +分尺读数 X 精度=读数（不估读）螺旋测微器：主尺读数 +分尺读数 X 精度=读数（估读一位）
