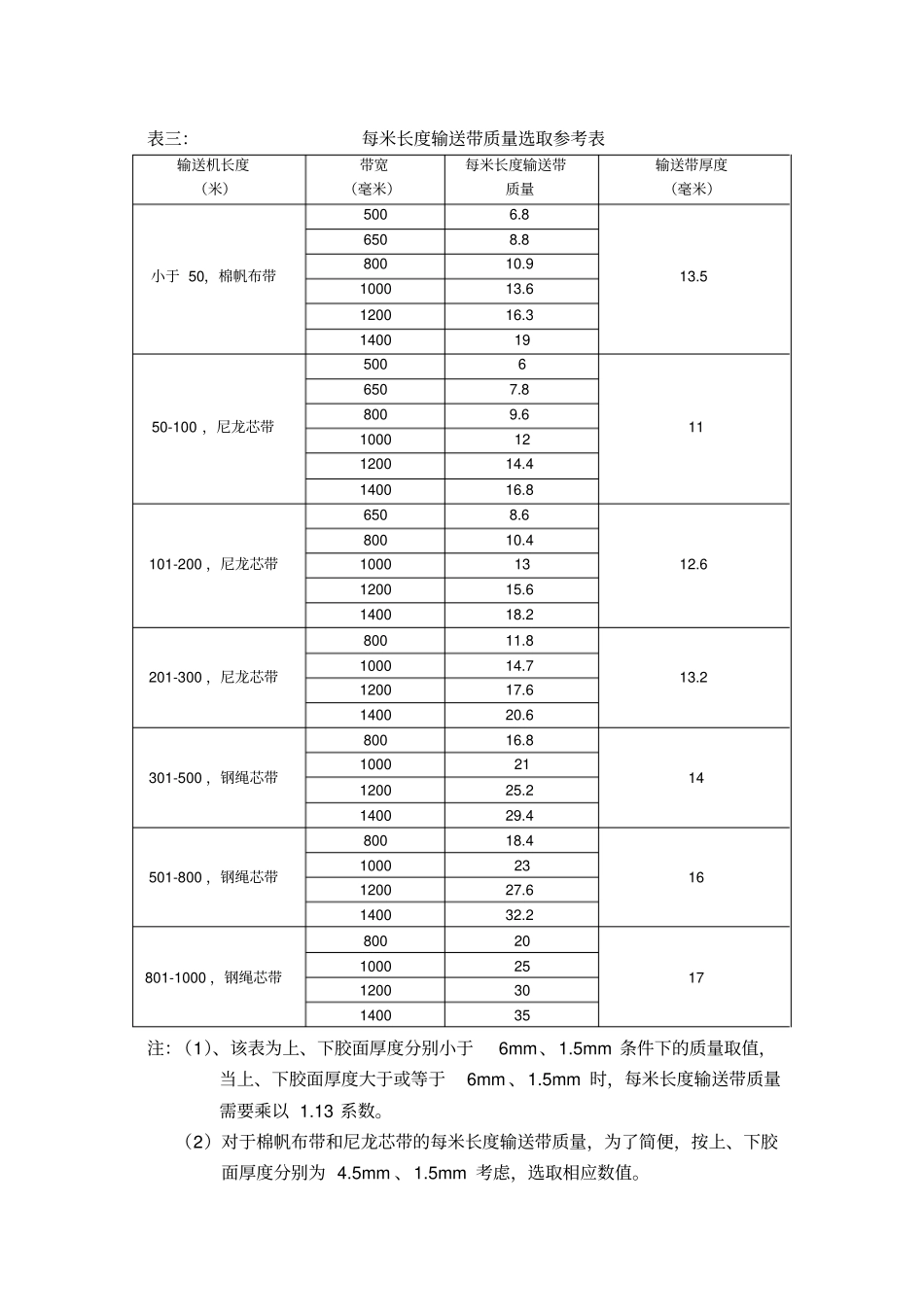

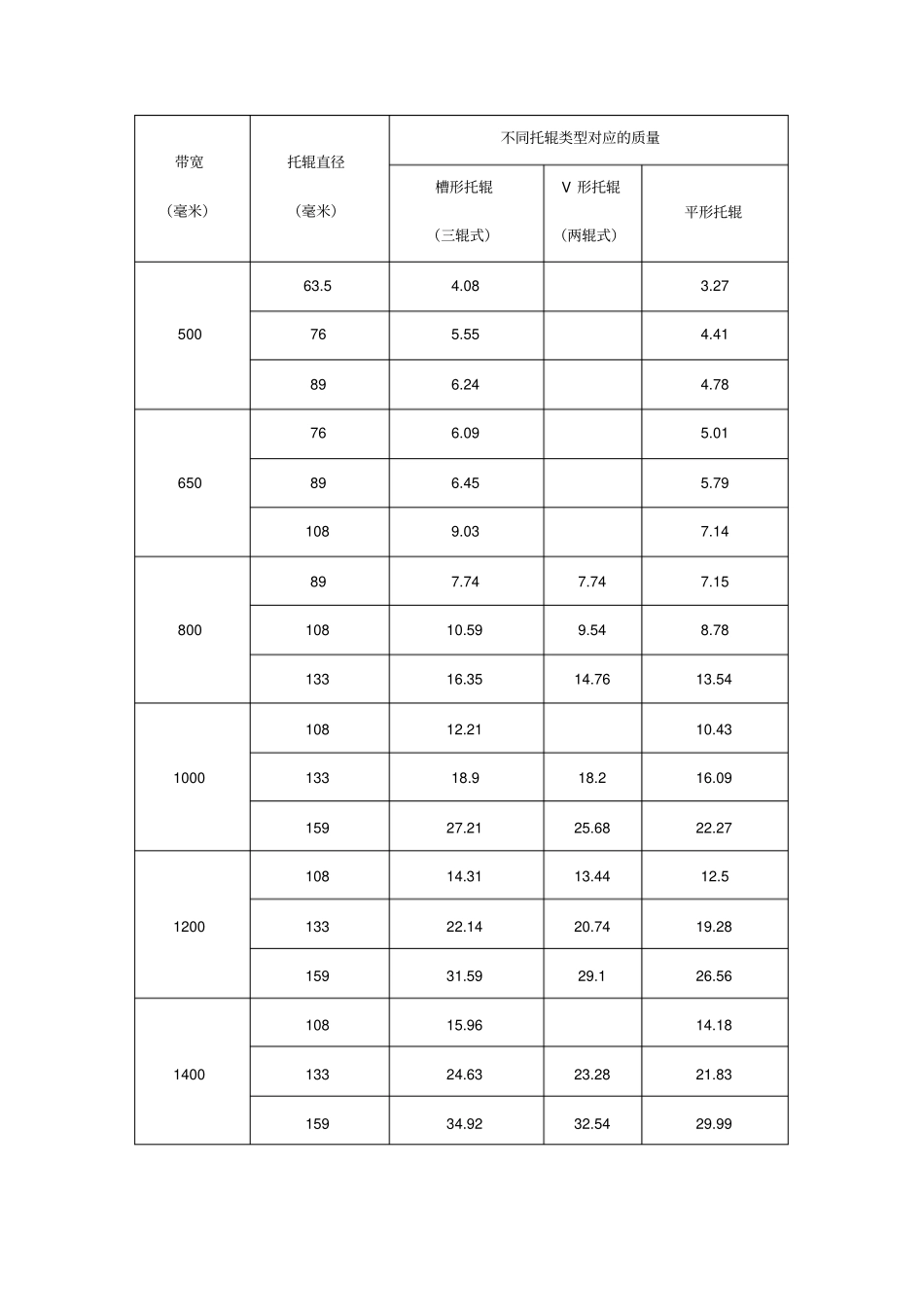

皮带机电机功率的简便校验及实例分析一、皮带机电机功率校验所涉及的主要计算公式：1、电机功率计算公式 ：电机功率 =（0.85*0.9* 圆周驱动力 *带速） /1000 2、圆周驱动力计算公式：公式一 ：圆周驱动力 =2*主要阻力 +附加阻力 +特种主要阻力+特种附加阻力 +倾斜阻力（该公式适用于输送机小于80m 的条件下）公式二： 圆周驱动力 =系数*主要阻力 +附加阻力 +特种主要阻力+特种附加阻力 +倾斜阻力（该公式适用于输送机大于或等于80m 的条件下，系数取值参考表一）表一：圆周驱动力系数选取参考表长度米80 100 150 200 300 400 500 600 700 800 900 1000 1500 2000 2500 5000 及以上系数1.92 1.78 1.58 1.45 1.31 1.25 1.2 1.17 1.14 1.12 1.1 1.09 1.06 1.05 1.04 1.03 3、主要阻力计算公式 ：主要阻力 = 0.03* 输送机长度（即头尾滚筒中心距）*9.81*[ 上托辊质量 /上托辊间距 +下托辊质量 /下托辊间距 +2*每米长度输送带质量 +皮带小时输送料量 /（3.6*带速） ]。其中：上、下托辊质量数值的选取，可参考表二。每米长度输送带质量的选取，可参考表三。表二：上、下托辊质量选取参考表带宽（毫米）托辊直径（毫米）不同托辊类型对应的质量槽形托辊（三辊式）V 形托辊（两辊式）平形托辊500 63.5 4.08 3.27 76 5.55 4.41 89 6.24 4.78 650 76 6.09 5.01 89 6.45 5.79 108 9.03 7.14 800 89 7.74 7.74 7.15 108 10.59 9.54 8.78 133 16.35 14.76 13.54 1000 108 12.21 10.43 133 18.9 18.2 16.09 159 27.21 25.68 22.27 1200 108 14.31 13.44 12.5 133 22.14 20.74 19.28 159 31.59 29.1 26.56 1400 108 15.96 14.18 133 24.63 23.28 21.83 159 34.92 32.54 29.99 表三：每米长度输送带质量选取参考表输送机长度（米）带宽（毫米）每米长度输送带质量输送带厚度（毫米）小于 50，棉帆布带500 6.8 13.5 650 8.8 800 10.9 1000 13.6 1200 16.3 1400 19 50-100 ，尼龙芯带500 6 11 650 7.8 800 9.6 1000 12 1200 14.4 1400 16.8 101-200 ，尼龙芯带650 8.6 12.6 800 10.4 1000 13 1200 15.6 1400 18.2 201-300 ，尼龙芯带800 11.8 13.2 1000 14.7 1200 17.6 1400 20.6 301-500 ，钢绳芯带800 16.8 14 1000 21 1200 25.2 1400 29.4 501-800 ，钢绳...
