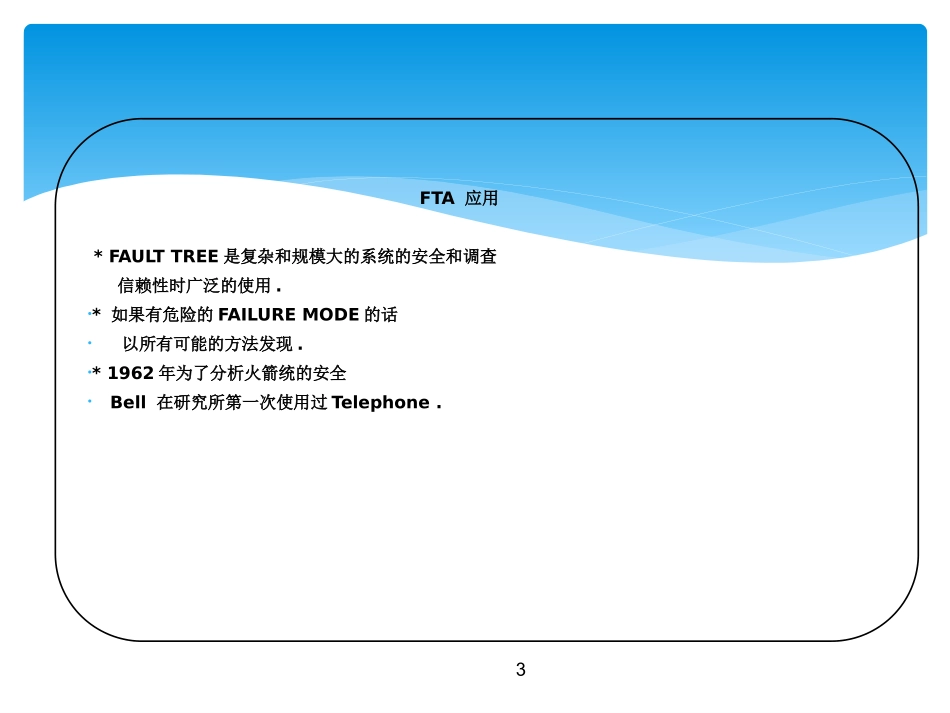

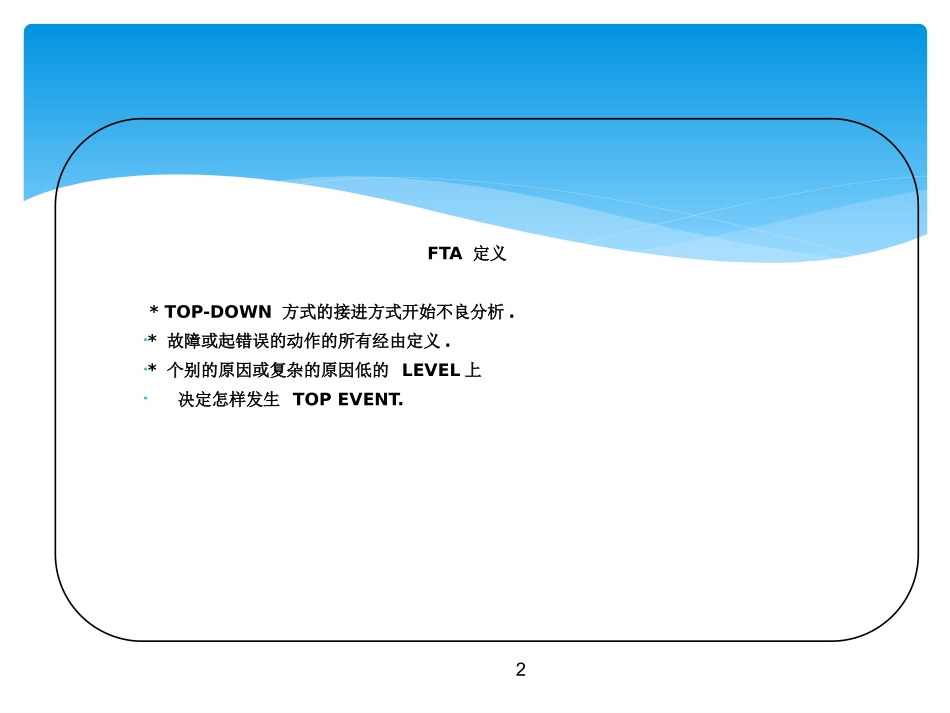

FTA分析案例FTA定义*TOP-DOWN方式的接进方式开始不良分析.•*故障或起错误的动作的所有经由定义.•*个别的原因或复杂的原因低的LEVEL上•决定怎样发生TOPEVENT.2FTA应用*FAULTTREE是复杂和规模大的系统的安全和调查信赖性时广泛的使用.•*如果有危险的FAILUREMODE的话•以所有可能的方法发现.•*1962年为了分析火箭统的安全•Bell在研究所第一次使用过Telephone.3FTA目标*必须实行才可以.•*FTA和FMEA的差异点是什么?•*什么时候利用FTA和FMEA?•*FTA的重要构成要素是什么?•*怎样利用FTA和FMEA?•*可以做到单纯的FTA.4FTA准备事项*首先FMEA是和FMEAsystemblockdiagram一起构成.•*设计与系统的运转及环境是要平价的.•*系统起故障的原因和效果的关系要有证明.•*FMEA是理解系统的必要的第一个阶段.•*又一个是为了系统的顺序技能或FLOWCHART要有准备.5FTAFMEASYSTEMBLOCKDIAGRAM6FTA要求事项•*对系统的作动原理知识•*对系统的理论关系知识•(连接,제제INTERFACE,电源共给等等….)•*对SOFTWARE的作动原理知识•(别度平价.)7FTA进行次序•*TOPEVENT的证明有分析.•*TOPEVENT上有直接影响的EVENT或•EVENT的连续的定义.•*到达BASICLEVEL为止或最低的LEVEL为止•定义为止连续进行FTA.•*使用2个BASIC记号.•-ANDGATE:存在所有的入力时存在出力.•-ORGATE:存在1个或其以上的入力EVENT的话•存在出力.8为了构成的FTA记号ANDGATEORGATE所有入力FAIL时,下一次是LEVEL제FAIL不管什么入力只要是FAIL的话下一次是LEVELFAIL9FTA结论•*FTA使用关联于人的生命有关的安全系统.•*FTA又是一个TAST与制作，可以利用在运转中可能发生•危险事项的平价上.•*FTA只能证明MODE失败所有原因.•*FTA是使用于检查系统的故障上.•*FTA补完证明最恶劣的故障MODE的FMEA.10FAULTTREEANALYSISofMOTORNOTROTATEDATE:__/__/__By:_________NotrotateFTAEXAMPLE111.比较改善事项1.比较改善事项检讨项目改善前改善后材质PHENOLRESINCEM-3LAND部面积2.28mm^2镀金方法单面镀金THROUGHHOLEPLATING项目现量产品改善品改善量LAND部面积2.28mm^22.755mm^2+20.8%焊接引拔强度1.92Kgf2.23Kgf+0.31KgfLAND部脱落55%(11-POINT)15%(3-POINT)-40%1.改善事项2.LAND部根据面积改善效果122.不良现象2.不良现象*对各사사(EVENT)사不良发生率省略.PCB铜板脱落PCB结合+原资材铜板接处不良选定材质MISSPCB&L/W焊接时发生+烙铁头接处时间过大的超过设定烙铁头温度ERRORPCBASS'Y&PCB_GUIDE组立量发生+L/WASS'YBENDING时发生(BENDING前后比较)PCB_ASS'Y&PCB_GUIDE插入时发生取马达时发生(▶L/WASS'Y流动)USER组立LINE无理的才取根据外部冲击发生东马电子工程中发生++L/W心线컷컷时发生A1A2A3A4A5A6A7A8A9A10NoImage10倍矿大20倍矿大40倍矿大10倍矿大20倍矿大40倍矿大133.检讨不良原因3.检讨不良原因*对各사사(EVENT)사不良发生率省略.PCB铜板脱落PCB结合+原资材铜板接处不良选定材质MISSPCB&L/W焊接时发生+烙铁头接处时间过大的超过设定烙铁头温度ERRORPCBASS'Y&PCB_GUIDE组立量发生+L/WASS'YBENDING时发生(BENDING前后比较)PCB_ASS'Y&PCB_GUIDE插入时发生取马达时发生(▶L/WASS'Y流动)USER组立LINE无理的才取根据外部冲击发生东马电子工程中发生++L/W心线컷컷时发生A1A2A3A4A5A6A7A8A9A101)铜板脱落不不良FTA分析图144.检讨不良原因4.检讨不良原因EVENT检讨结果及不良发生可能性比较A1原资材铜板不良开以购买A2材质选定MISS現材质铜板脱落强度测定:0.8~3.0Kgf接着强度以安全性的水准判断.研究所技术资料参考A3烙铁头接触时间过大A4设定烙铁头温度ERROR现在SPEC:340±20℃(340℃作业后强度DATA:0.8~3.0Kgf,N=50)A5L/W焊接后BENDING后发生东马电子技术部检讨中A6L/W心线CUTTING时发生东马电子技术部检讨中A7PCB_GUIDE里插入时发生东马电子技术部检讨中A8根据外部冲击发生协力社(三星电子OEM业体)LINETOUR预定A9USERLINE无理的取极协力社(三星电子OEM业体)LINETOUR预定Q.CA10东马电子工程中发生2)各LIST(EVENT)别检讨155.PCB材料5.PCB材料LaminatedesignationsandmaterialsGradeResinReinforcementFlameretardantEpoxyPolyesterPhenolicCottonpaperWovenglassMatglassGlassveilXXXPC●●FR-2●●●FR-3●●●FR-4●●●FR-5●●●FR-6●●●G-10●●CEM-1●●●●CEM-2●●●CEM-3●●●●CEM-4●●●CRM-5●●●●CRM-6●●●CRM-7●●●●CRM-8●●●16谢谢观赏！2020/11/517
