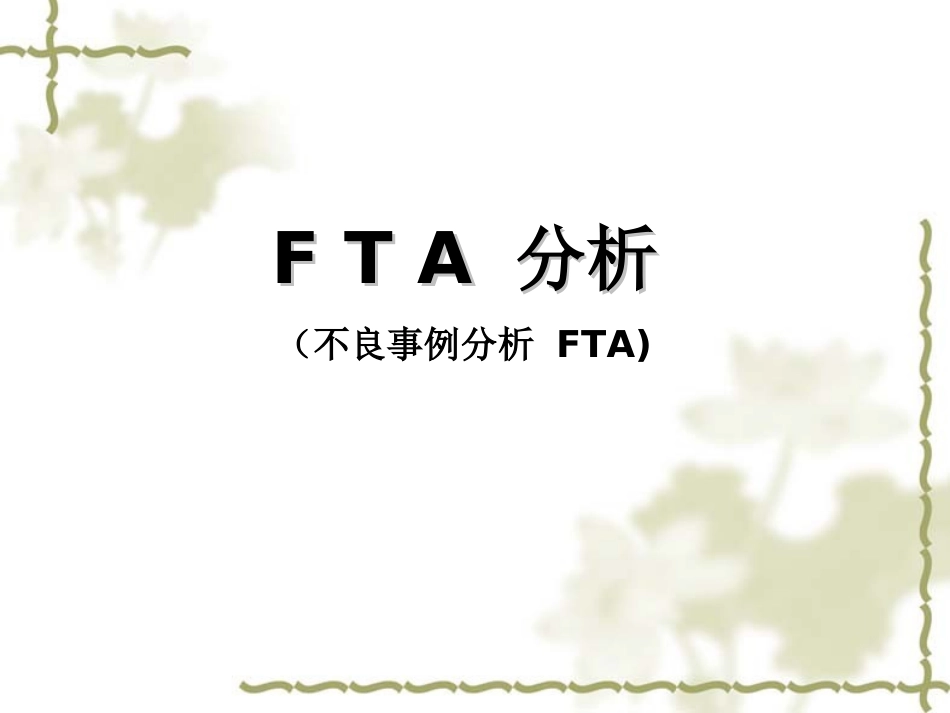

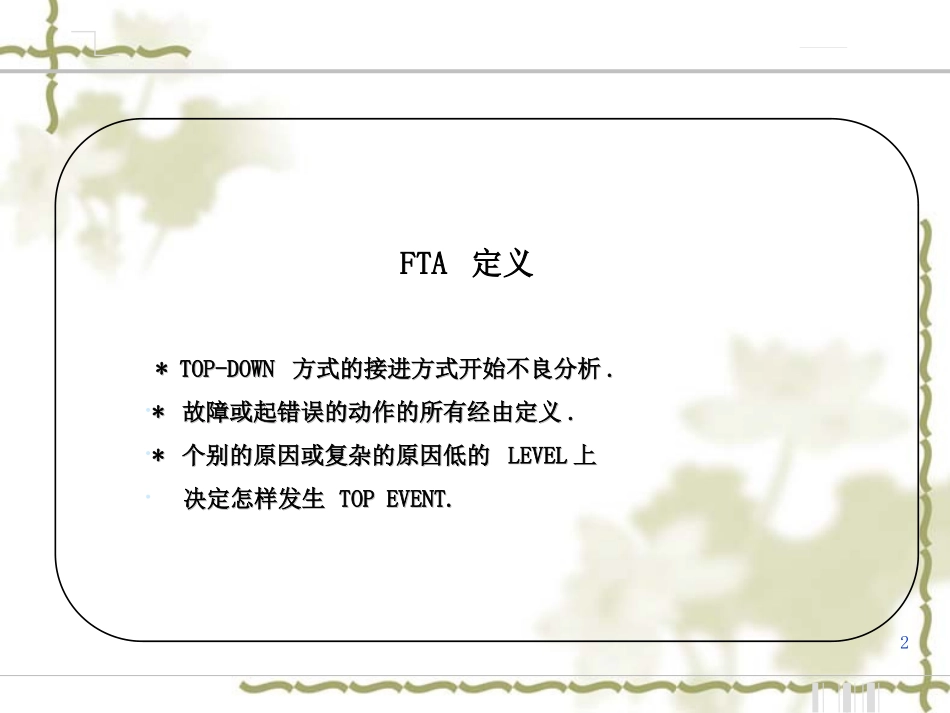

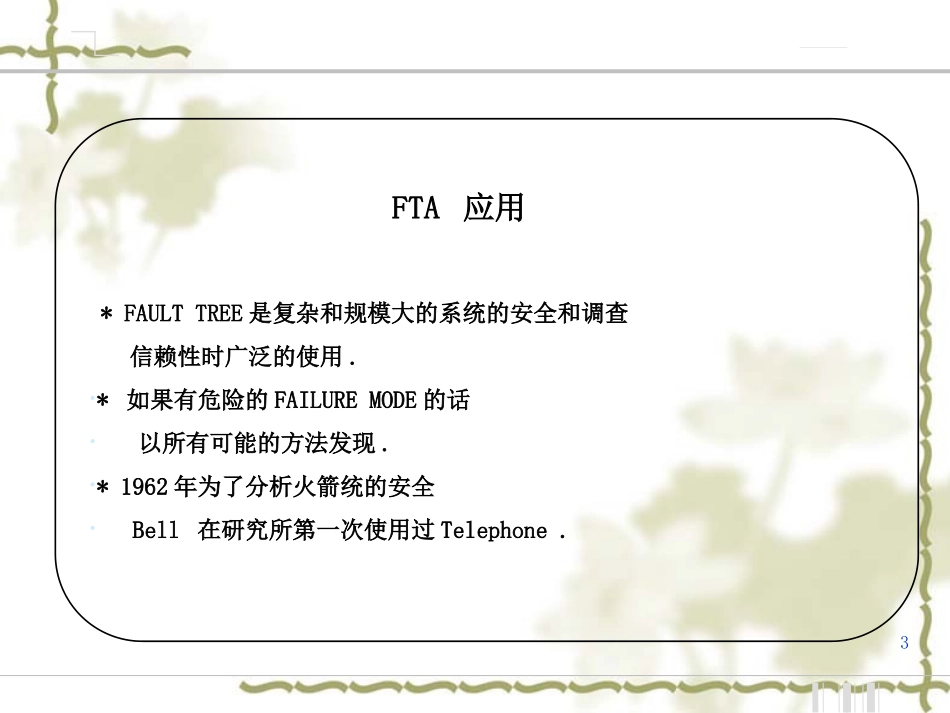

FTAFTA分析分析（不良事例分析FTA)2FTA定义**TOP-DOWNTOP-DOWN方式的接进方式开始不良分析方式的接进方式开始不良分析..•**故障或起错误的动作的所有经由定义故障或起错误的动作的所有经由定义..•**个别的原因或复杂的原因低的个别的原因或复杂的原因低的LEVELLEVEL上上•决定怎样发生决定怎样发生TOPEVENT.TOPEVENT.3FTA应用*FAULTTREE是复杂和规模大的系统的安全和调查信赖性时广泛的使用.•*如果有危险的FAILUREMODE的话•以所有可能的方法发现.•*1962年为了分析火箭统的安全•Bell在研究所第一次使用过Telephone.4FTA目标*必须实行才可以.•*FTA和FMEA的差异点是什么?•*什么时候利用FTA和FMEA?•*FTA的重要构成要素是什么?•*怎样利用FTA和FMEA?•*可以做到单纯的FTA.5FTA准备事项*首先FMEA是和FMEAsystemblockdiagram一起构成.•*设计及系统的运转及环境是要平价的.•*系统起故障的原因和效果的关系要有证明.•*FMEA是理解系统的必要的第一个阶段.•*又一个是为了系统的顺序技能或FLOWCHART要有准备.6FTAFTAFMEASYSTEMBLOCKDIAGRAM7FTA要求事项•*对系统的作动原理知识•*对系统的理论关系知识•(连接,제제INTERFACE,电源共给等等….)•*对SOFTWARE的作动原理知识•(别度平价.)8FTA进行次序•*TOPEVENT的证明有分析.•*TOPEVENT上有直接影响的EVENT或•EVENT的连续的定义.•*到达BASICLEVEL为止或最低的LEVEL为止•定义为止连续进行FTA.•*使用2个BASIC记号.•-ANDGATE:存在所有的入力时存在出力.•-ORGATE:存在1个或其以上的入力EVENT的话•存在出力.THANKYOUSUCCESS24/10/199可编辑10为了构成的FTA记号ANDGATEORGATE所有入力FAIL时,下一次是LEVEL제FAIL不管什么入力只要是FAIL的话下一次是LEVELFAIL11FTA结论•*FTA使用关联于人的生命有关的安全系统.•*FTA又是一个TAST及制作，可以利用在运转中可能发生•危险事项的平价上.•*FTA只能证明MODE失败所有原因.•*FTA是使用于检查系统的故障上.•*FTA补完证明最恶劣的故障MODE的FMEA.12FAULTTREEANALYSISofMOTORNOTROTATEDATE:__/__/__By:_________NotrotateFTAEXAMPLE131.比较改善事项1.比较改善事项检讨项目改善前改善后材质PHENOLRESINCEM-3LAND部面积2.28mm^2镀金方法单面镀金THROUGHHOLEPLATING项目现量产品改善品改善量LAND部面积2.28mm^22.755mm^2+20.8%焊接引拔强度1.92Kgf2.23Kgf+0.31KgfLAND部脱落55%(11-POINT)15%(3-POINT)-40%1.改善事项2.LAND部根据面积改善效果142.不良现象2.不良现象10倍矿大20倍矿大40倍矿大10倍矿大20倍矿大40倍矿大153.检讨不良原因3.检讨不良原因*对各사사(EVENT)사不良发生率省略.PCB铜板脱落PCB结合+原资材铜板接处不良选定材质MISSPCB&L/W焊接时发生+烙铁头接处时间过大的超过设定烙铁头温度ERRORPCBASS'Y&PCB_GUIDE组立量发生+L/WASS'YBENDING时发生(BENDING前后比较)PCB_ASS'Y&PCB_GUIDE插入时发生取马达时发生(▶L/WASS'Y流动)USER组立LINE无理的才取根据外部冲击发生东马电子工程中发生++L/W心线컷컷时发生A1A2A3A4A5A6A7A8A9A101)铜板脱落不不良FTA分析图164.检讨不良原因4.检讨不良原因EVENT检讨结果及不良发生可能性比较A1原资材铜板不良开以购买A2材质选定MISS現材质铜板脱落强度测定:0.8~3.0Kgf接着强度以安全性的水准判断.研究所技术资料参考A3烙铁头接触时间过大A4设定烙铁头温度ERROR现在SPEC:340±20℃(340℃作业后强度DATA:0.8~3.0Kgf,N=50)A5L/W焊接后BENDING后发生东马电子技术部检讨中A6L/W心线CUTTING时发生东马电子技术部检讨中A7PCB_GUIDE里插入时发生东马电子技术部检讨中A8根据外部冲击发生协力社(三星电子OEM业体)LINETOUR预定A9USERLINE无理的取极协力社(三星电子OEM业体)LINETOUR预定Q.CA10东马电子工程中发生2)各LIST(EVENT)别检讨175.PCB材料5.PCB材料LaminatedesignationsandmaterialsGradeResinReinforcementFlameretardantEpoxyPolyesterPhenolicCottonpaperWovenglassMatglassGlassveilXXXPC●●FR-2●●●FR-3●●●FR-4●●●FR-5●●●FR-6●●●G-10●●CEM-1●●●●CEM-2●●●CEM-3●●●●CEM-4●●●CRM-5●●●●CRM-6●●●CRM-7●●●●CRM-8●●●THANKYOUSUCCESS24/10/1918可编辑
