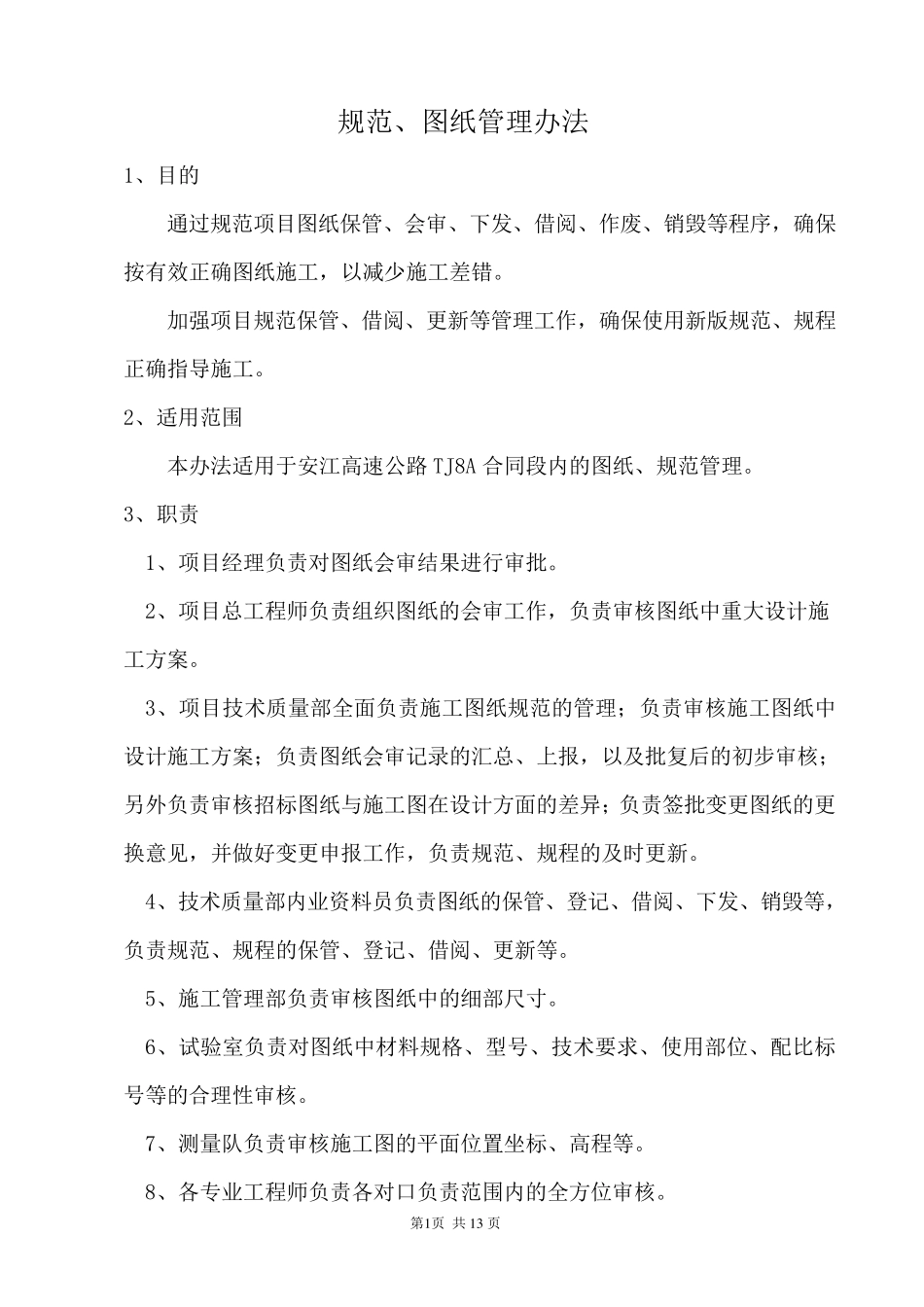

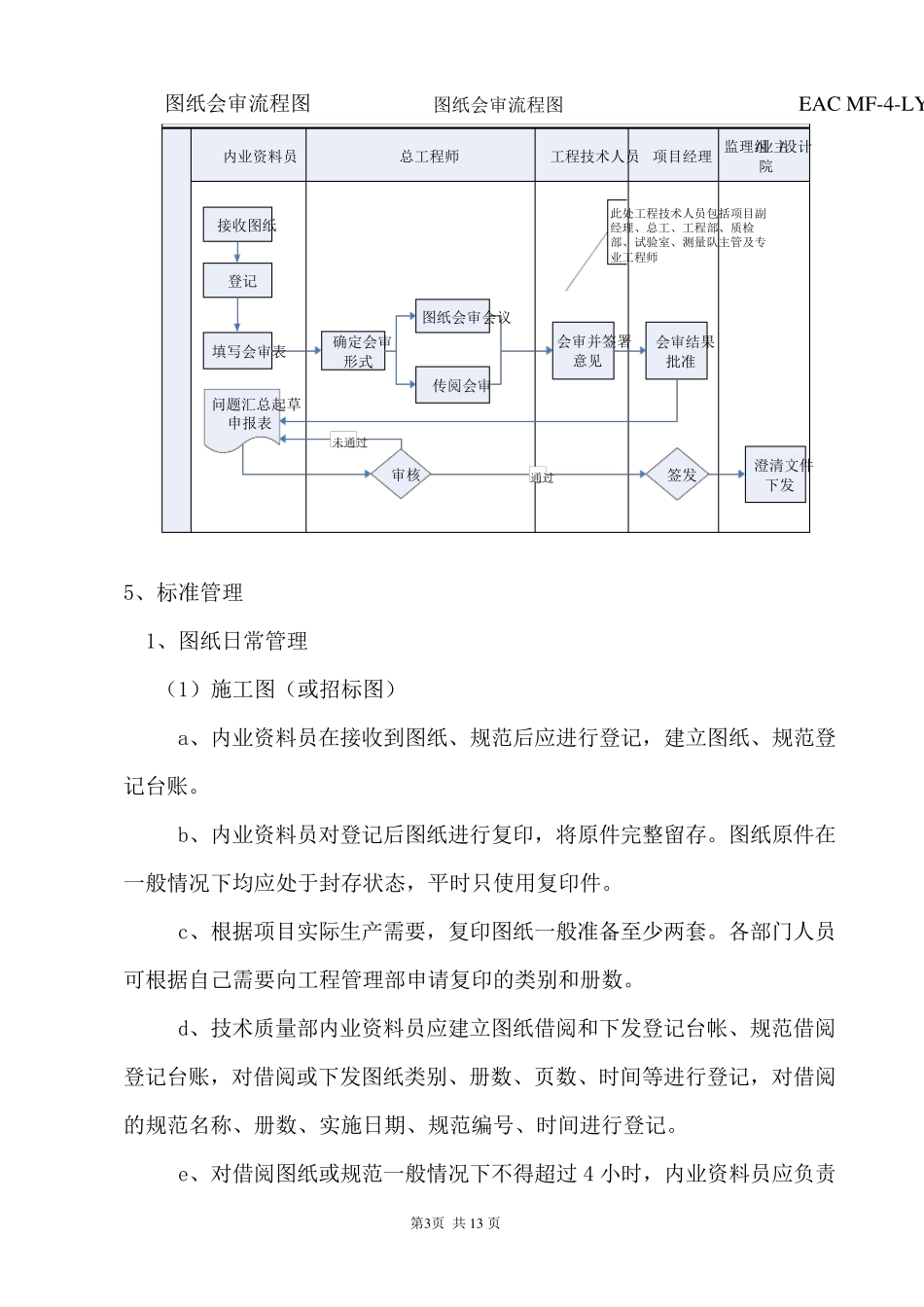

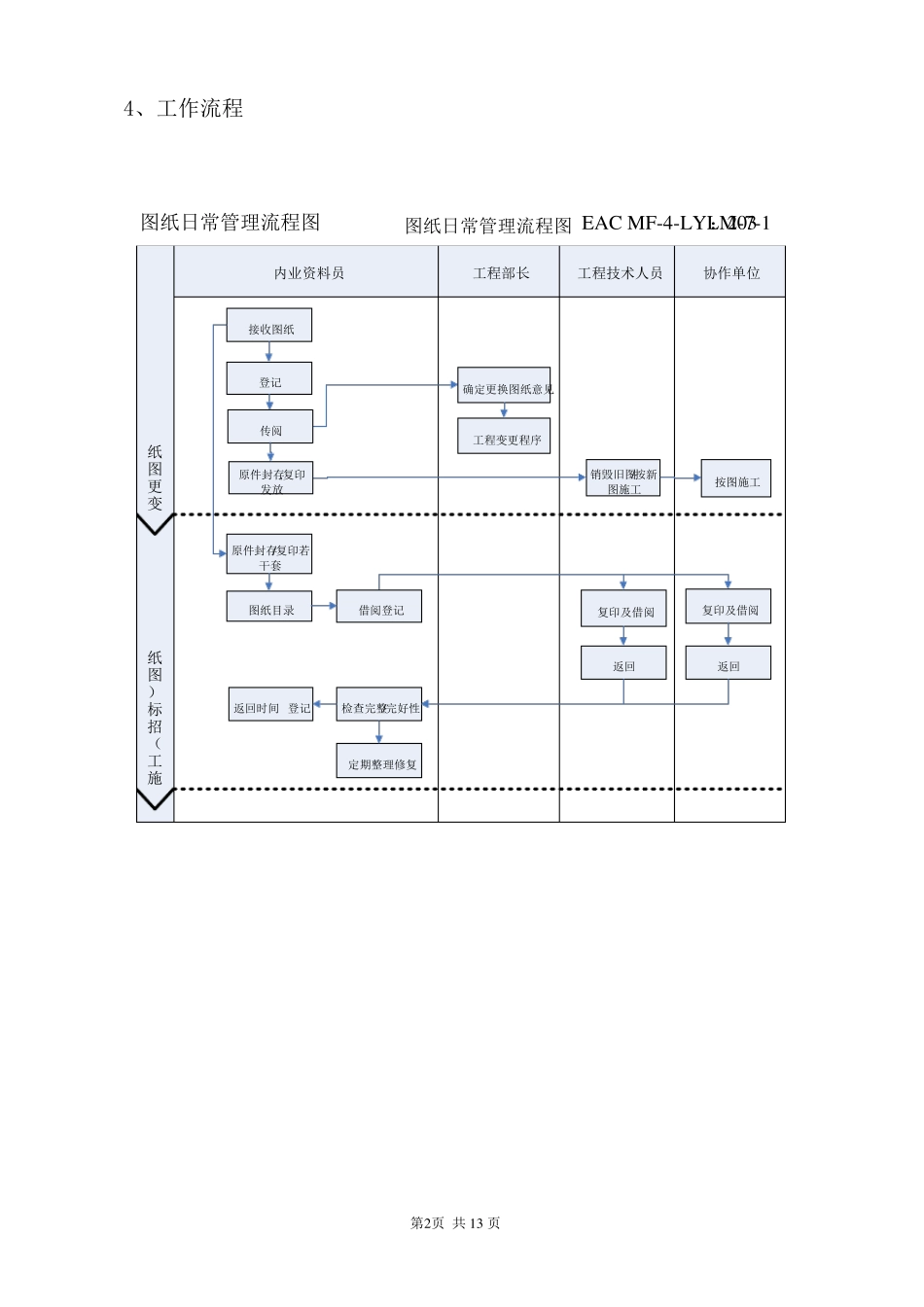

第1 页 共1 3 页 规范、图纸管理办法 1、目的 通过规范项目图纸保管、会审、下发、借阅、作废、销毁等程序，确保按有效正确图纸施工，以减少施工差错。 加强项目规范保管、借阅、更新等管理工作，确保使用新版规范、规程正确指导施工。 2、适用范围 本办法适用于安江高速公路 TJ8A 合同段内的图纸、规范管理。 3、职责 1、项目经理负责对图纸会审结果进行审批。 2、项目总工程师负责组织图纸的会审工作，负责审核图纸中重大设计施工方案。 3、项目技术质量部全面负责施工图纸规范的管理；负责审核施工图纸中设计施工方案；负责图纸会审记录的汇总、上报，以及批复后的初步审核；另外负责审核招标图纸与施工图在设计方面的差异；负责签批变更图纸的更换意见，并做好变更申报工作，负责规范、规程的及时更新。 4、技术质量部内业资料员负责图纸的保管、登记、借阅、下发、销毁等，负责规范、规程的保管、登记、借阅、更新等。 5、施工管理部负责审核图纸中的细部尺寸。 6、试验室负责对图纸中材料规格、型号、技术要求、使用部位、配比标号等的合理性审核。 7、测量队负责审核施工图的平面位置坐标、高程等。 8、各专业工程师负责各对口负责范围内的全方位审核。 第2页 共13 页 4、工作流程 图纸日常管理流程图 图纸日常管理流程图 EAC MF-4-LYLM03：2-7-1 变更图纸施工（招标）图纸协作单位工程技术人员工程部长内业资料员接收图纸销毁旧图/按新图施工确定更换图纸意见按图施工登记图纸目录借阅登记复印及借阅复印及借阅返回返回返回时间 登记检查完整/完好性定期整理修复原件封存/复印若干套工程变更程序传阅原件封存,复印 发放 第3页 共13 页 图纸会审流程图 图纸会审流程图 EAC MF-4-LYLM03:2-7-2监理组/业主/设计院项目经理工程技术人员总工程师内业资料员接收图纸确定会审 形式登记填写会审表图纸会审会议传阅会审会审并签署意见会审结果 批准此处工程技术人员包括项目副经理、总工、工程部、质检部、试验室、测量队主管及专业工程师澄清文件下发通过问题汇总起草申报表审核签发未通过 5、标准管理 1、图纸日常管理 （1）施工图（或招标图） a、内业资料员在接收到图纸、规范后应进行登记，建立图纸、规范登记台账。 b、内业资料员对登记后图纸进行复印，将原件完整留存。图纸原件在一般情况下均应处于封存状态，平时只使用复印件。 c、根据项目实际生产需要，复印图纸一般准备至少两套。各部...
