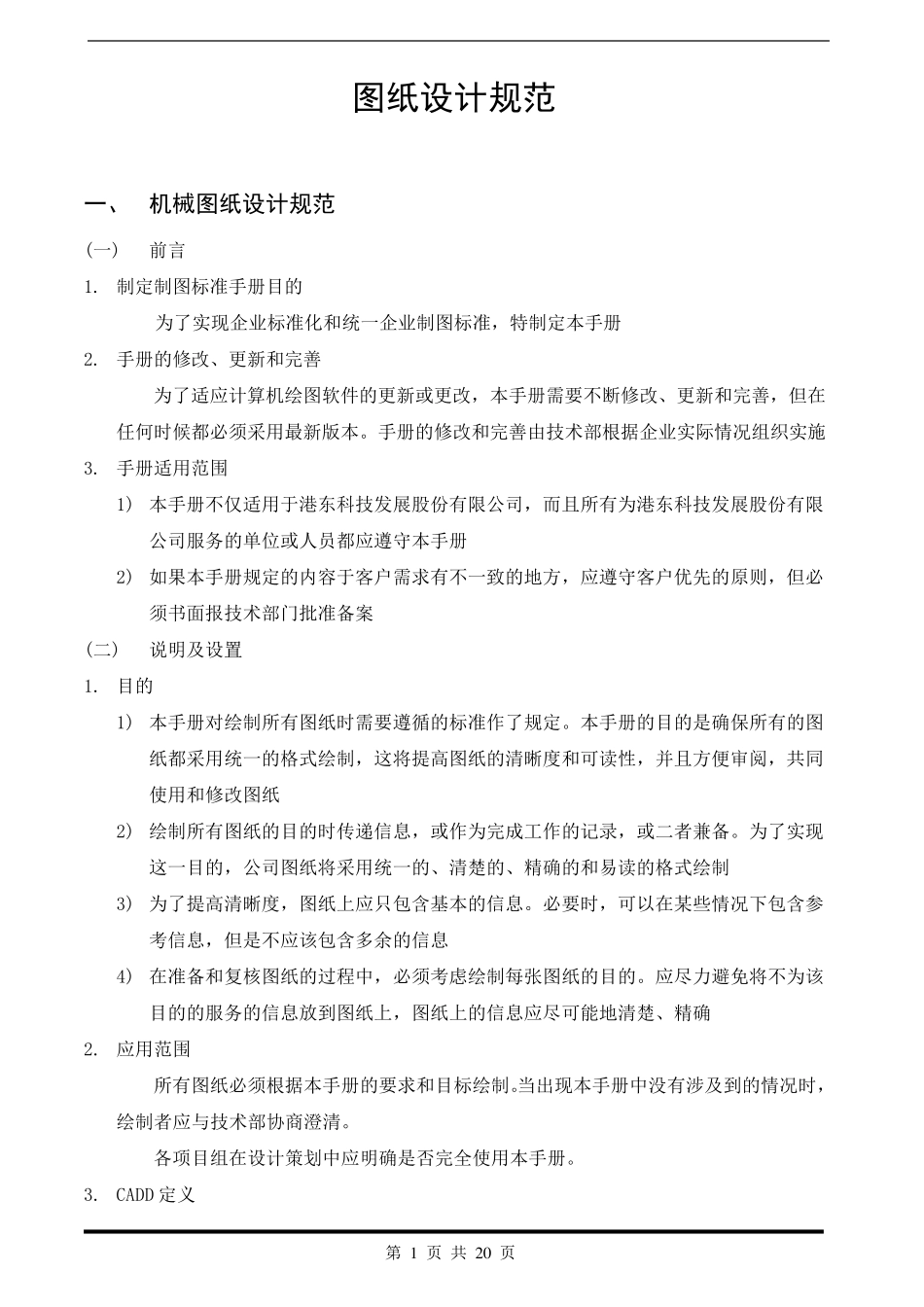

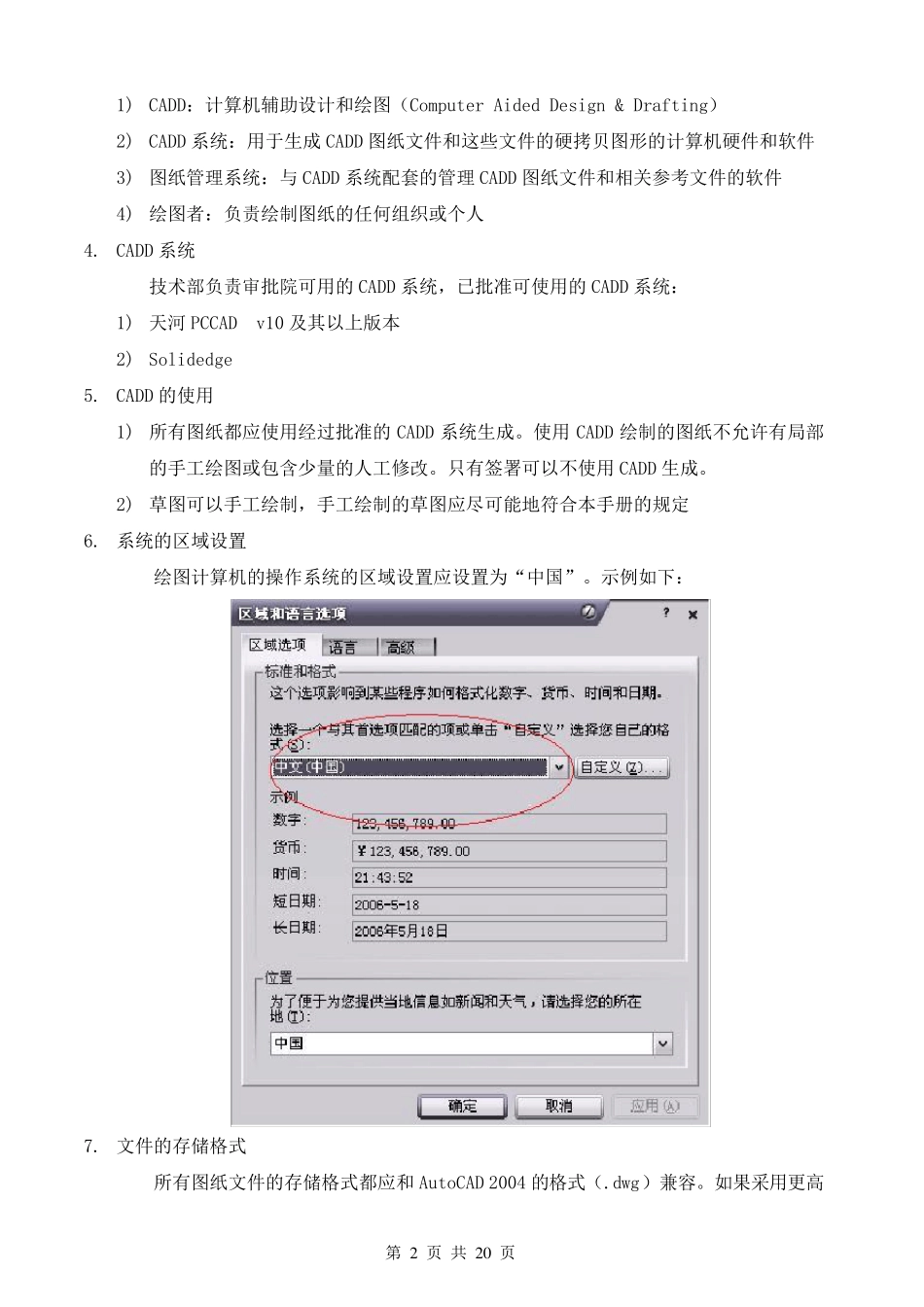

第 1 页 共 2 0 页 图纸设计规范 一、 机械图纸设计规范 (一) 前言 1. 制定制图标准手册目的 为了实现企业标准化和统一企业制图标准，特制定本手册 2. 手册的修改、更新和完善 为了适应计算机绘图软件的更新或更改，本手册需要不断修改、更新和完善，但在任何时候都必须采用最新版本。手册的修改和完善由技术部根据企业实际情况组织实施 3. 手册适用范围 1) 本手册不仅适用于港东科技发展股份有限公司，而且所有为港东科技发展股份有限公司服务的单位或人员都应遵守本手册 2) 如果本手册规定的内容于客户需求有不一致的地方，应遵守客户优先的原则，但必须书面报技术部门批准备案 (二) 说明及设置 1. 目的 1) 本手册对绘制所有图纸时需要遵循的标准作了规定。本手册的目的是确保所有的图纸都采用统一的格式绘制，这将提高图纸的清晰度和可读性，并且方便审阅，共同使用和修改图纸 2) 绘制所有图纸的目的时传递信息，或作为完成工作的记录，或二者 兼 备。为了实现这一目的，公司图纸将采用统一的、清楚 的、精 确的和易 读的格式绘制 3) 为了提高清晰度，图纸上 应只 包 含 基 本的信息。必要时，可以 在某 些 情况下 包 含 参考 信息，但是不应该 包 含 多 余 的信息 4) 在准备和复 核 图纸的过 程 中 ，必须考 虑 绘制每 张 图纸的目的。应尽 力 避 免 将不为该目的的服务的信息放 到 图纸上 ，图纸上 的信息应尽 可能 地清楚 、精 确 2. 应用范围 所有图纸必须根据本手册的要求和目标绘制。当 出 现本手册中 没 有涉 及到 的情况时，绘制者 应与 技术部协 商 澄 清。 各 项 目组在设计策 划 中 应明确是否 完全 使用本手册。 3. CADD 定义 第 2 页 共 2 0 页 1) CADD：计算机辅助设计和绘图（Computer Aided Design & Drafting） 2) CADD 系统：用于生成CADD 图纸文件和这些文件的硬拷贝图形的计算机硬件和软件 3) 图纸管理系统：与CADD 系统配套的管理CADD 图纸文件和相关参考文件的软件 4) 绘图者：负责绘制图纸的任何组织或个人 4. CADD 系统 技术部负责审批院可用的CADD 系统，已批准可使用的CADD 系统： 1) 天河PCCAD v10 及其以上版本 2) Solidedge 5. CADD 的使用 1) 所有图纸都应使用经过批准的CADD 系统生成。使用CADD 绘制的图纸不允许有局部的手工绘图或包含少量的人工修改。只...
