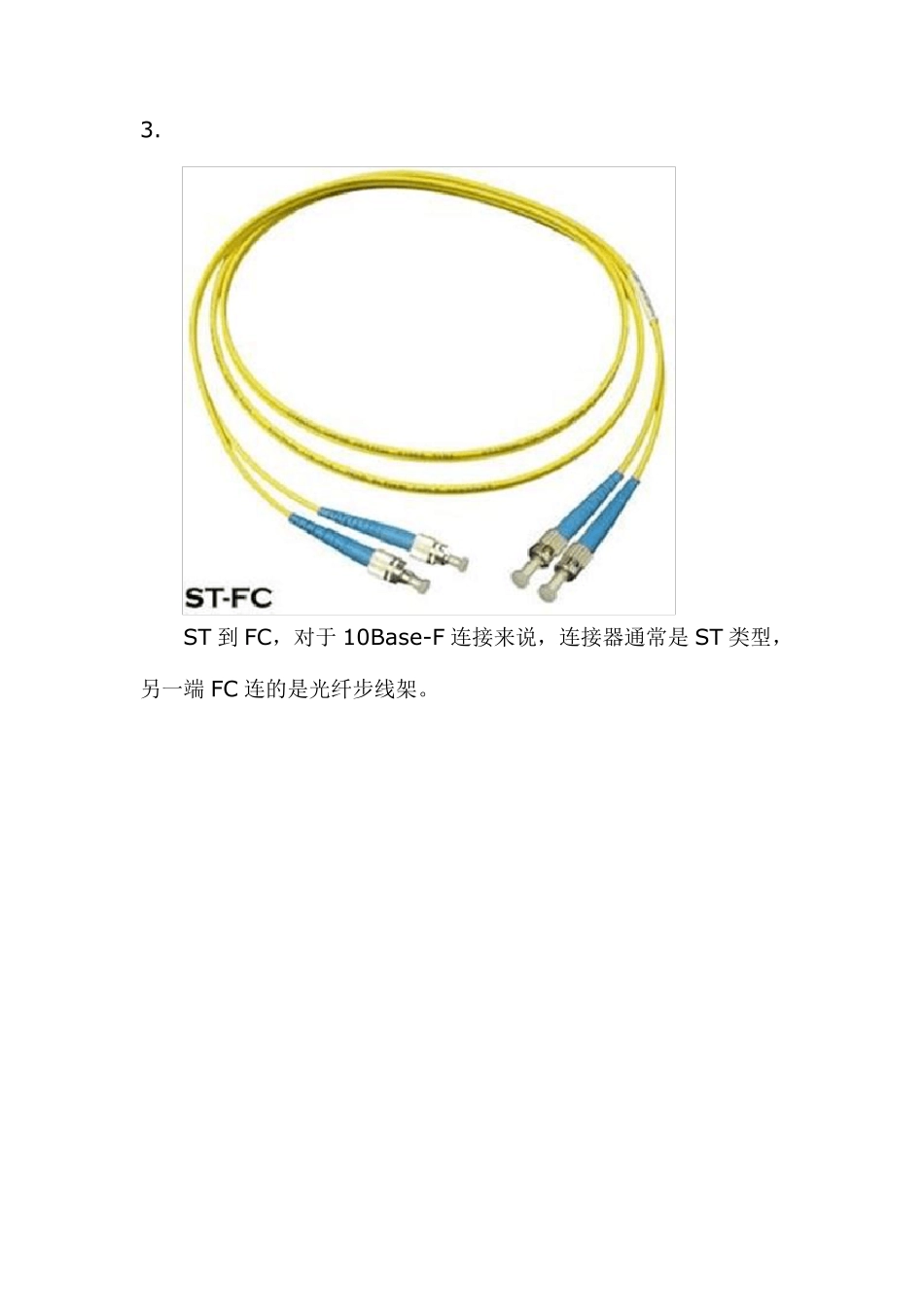

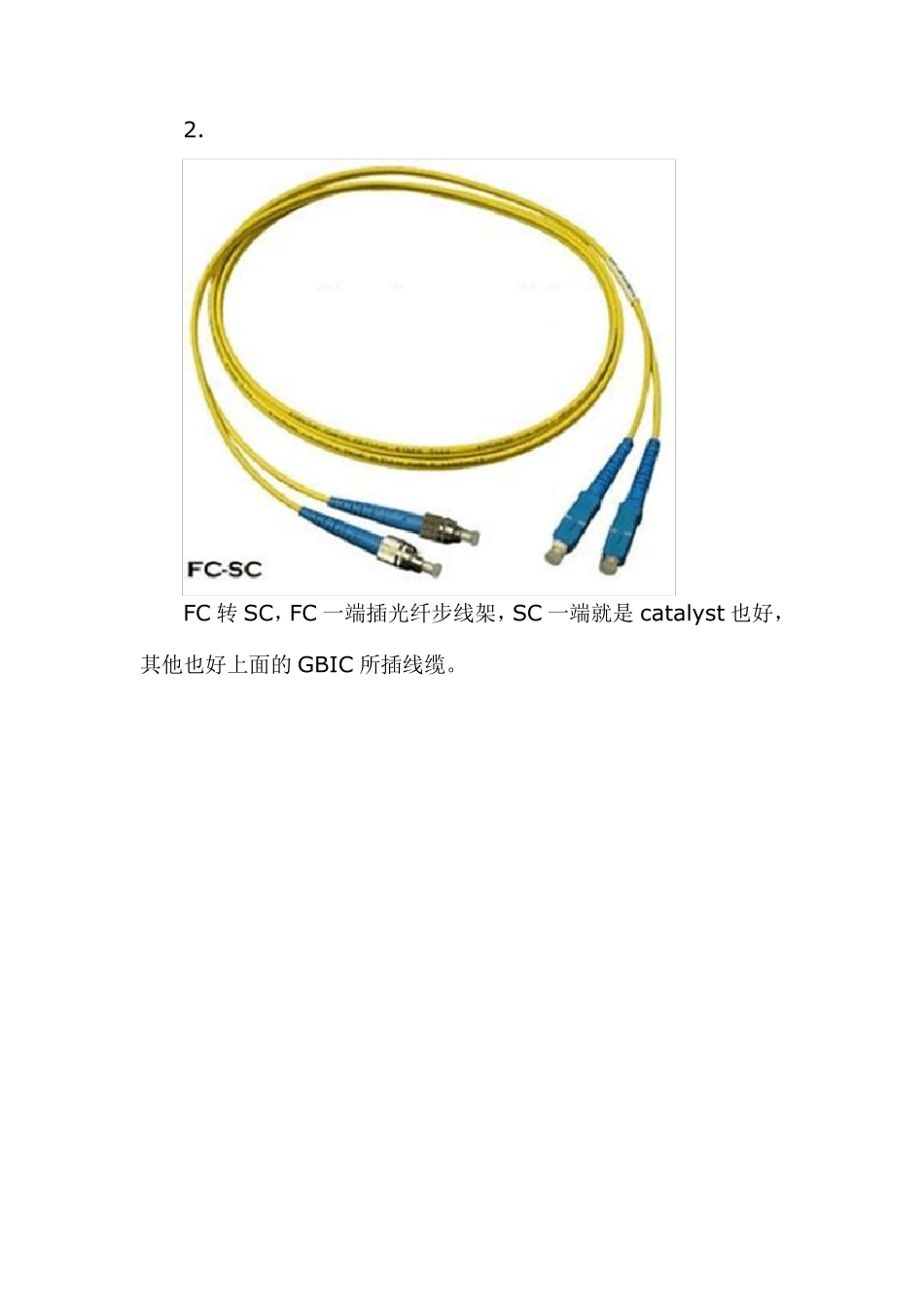

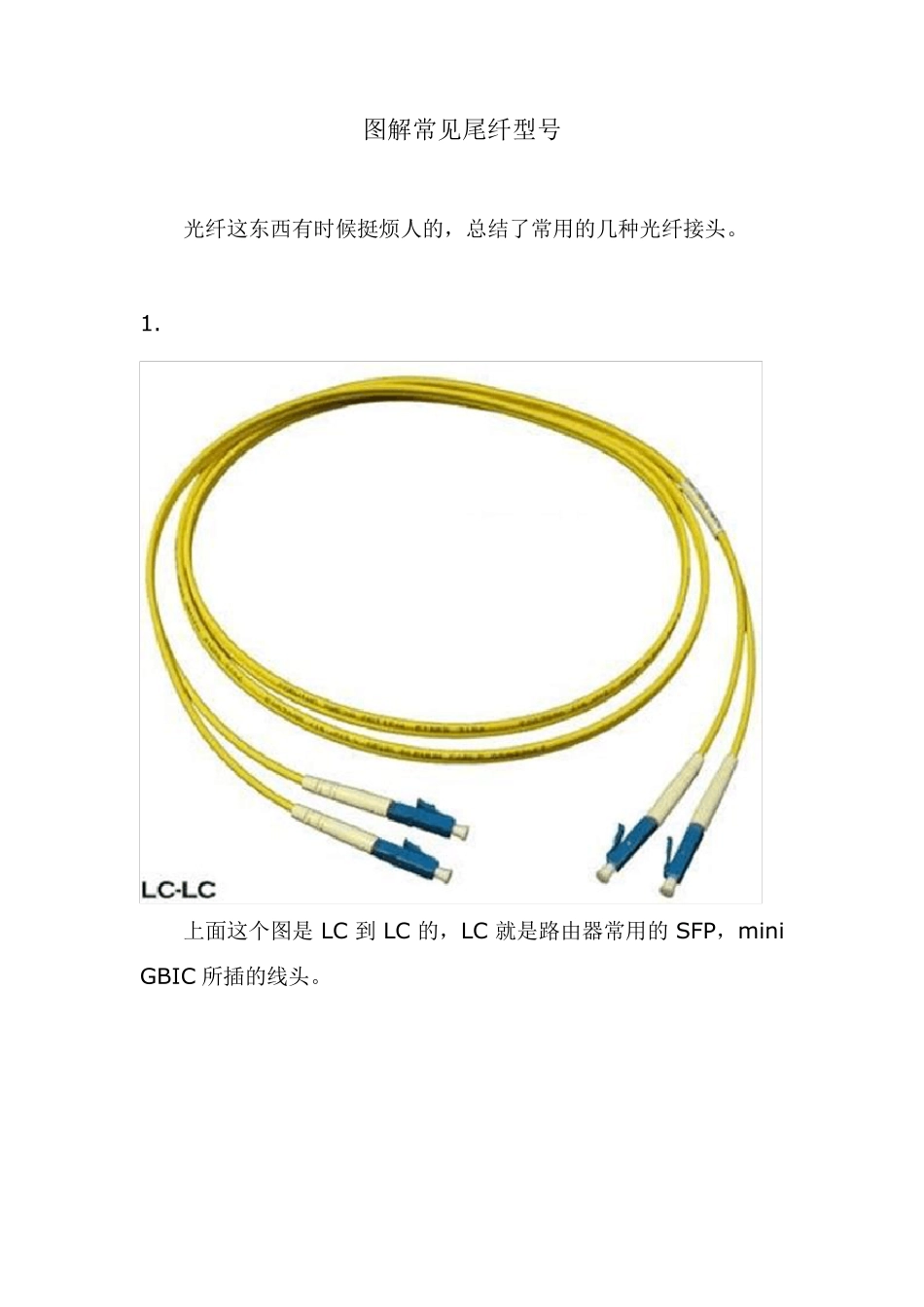

图解常见尾纤型号 光纤这东西有时候挺烦人的,总结了常用的几种光纤接头。 1. 上面这个图是 LC 到 LC 的,LC 就是路由器常用的SFP,mini GBIC 所插的线头。 2. FC 转SC,FC 一端插光纤步线架,SC 一端就是cataly st 也好,其他也好上面的GBIC 所插线缆。 3. ST 到FC,对于10Base-F 连接来说,连接器通常是ST 类型,另一端FC 连的是光纤步线架。 4. Sc到Sc两头都是 GBIC 的 5. SC 到LC,一头 GBIC,另一头 MINI-GBIC 各种光纤接口类型介绍 ! 各种光纤接口类型介绍 光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8 度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850 上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST 型 SFP 小型封装GBIC,使用的光纤为LC 型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH 表示可以使用单模或多模光纤 -------------------------------------------------------------------------------- 在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。传输设备侧光接口一般用SC 接头 “LC”接头与 SC 接头形状相似,较 SC 接头小一些。 “FC”接头是金属接头,一般在ODF 侧采用,金属接头的可插拔次数比塑料要多。 在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。传输设备侧光接口一般用SC 接头 “LC”接头与 SC 接头形状相似,较 SC 接头小一些。 “FC”接头是金属接头,一般在ODF 侧采用,金属接头的可插拔次数比塑料要 连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU 等. “/”后面表明光纤接头截面工艺,即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的。 “SC”表示尾纤接头型号为SC 接头,业界传输设备侧光接口一般用用SC 接头,SC 接头是工程塑料的,具有耐高温,不容易氧化优点; ODF 侧光接口一般用FC ...
