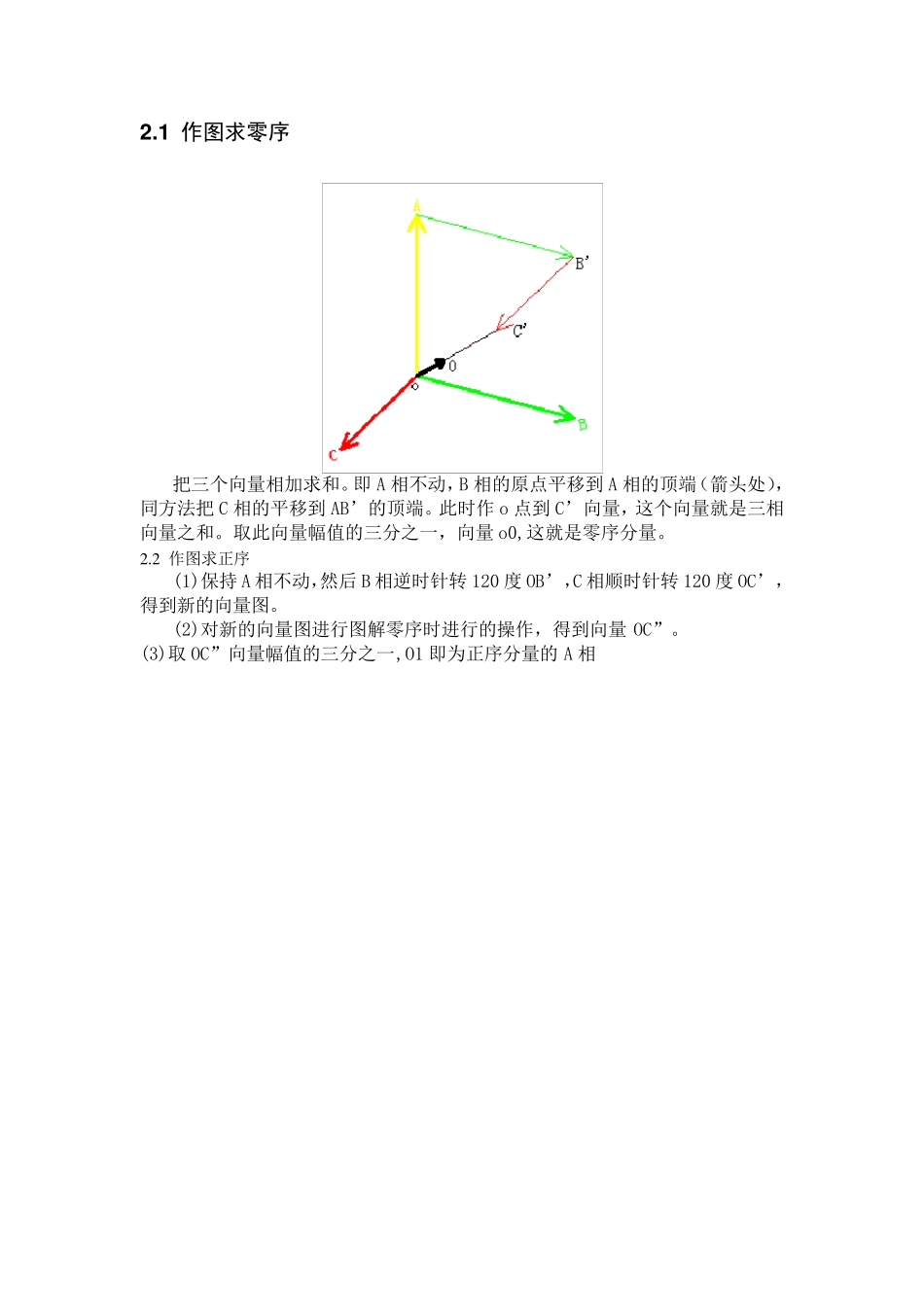

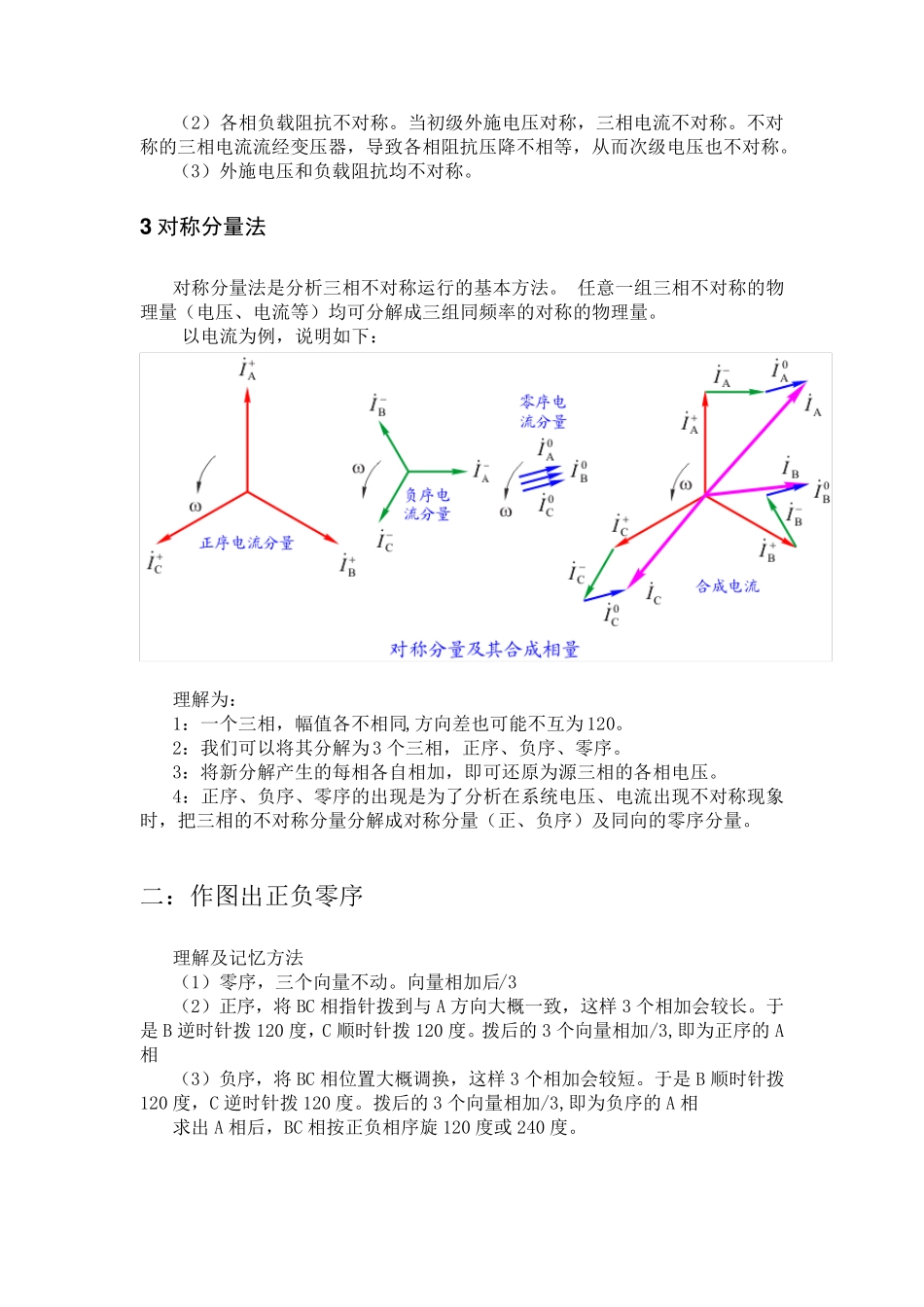

正序负序与零序 电力 三相不平衡 作图法 对称分量法 1:三相不平衡的的电压(或电流),可以分解为平衡的正序、负序和零序 2:零序为3 相电压向量相加,除以3 3:正序将 BC 相旋转 120 度到 A 相位置,这样 3 个向量相加会较长,3 个向量相加,除以3 4:负序将 BC 相旋转 120 度到 A 相相反位置,这样 3 个向量相加会较短,3个向量相加,除以3 一:理解 1 相序 在三相电力系统中,各相电压或电流依其先后顺序分别达到最大值(以正半波幅值为准)的次序,称为相序。 正相序:分别达到最大值的次序为A、B、C; 负相序:分别达到最大值的次序为A、C、B。 对于理想的电力系统,只有正序分量。 以电压为例。 对称的三相系统:三相中的电压Ua、Ub、Uc 对称,只有一个独立变量。如三相相序为a、b、c,由 Ua 得出其余两相 acabUUUU 2 式中 α 为复数算子 j120e 2 不对称运行状态的主要原因 (1)外施电压不对称,三相电流也不对称。 (2)各相负载阻抗不对称。当初级外施电压对称,三相电流不对称。不对称的三相电流流经变压器,导致各相阻抗压降不相等,从而次级电压也不对称。 (3)外施电压和负载阻抗均不对称。 3 对称分量法 对称分量法是分析三相不对称运行的基本方法。 任意一组三相不对称的物理量(电压、电流等)均可分解成三组同频率的对称的物理量。 以电流为例,说明如下: 理解为: 1:一个三相,幅值各不相同,方向差也可能不互为 120。 2:我们可以将其分解为 3 个三相,正序、负序、零序。 3:将新分解产生的每相各自相加,即可还原为源三相的各相电压。 4:正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时,把三相的不对称分量分解成对称分量(正、负序)及同向的零序分量。 二:作图出正负零序 理解及记忆方法 (1)零序,三个向量不动。向量相加后/3 (2)正序,将 BC 相指针拨到与 A 方向大概一致,这样 3 个相加会较长。于是B 逆时针拨 120 度,C 顺时针拨 120 度。拨后的3 个向量相加/3,即为正序的A相 (3)负序,将 BC 相位置大概调换,这样 3 个相加会较短。于是B 顺时针拨120 度,C 逆时针拨 120 度。拨后的3 个向量相加/3,即为负序的A 相 求出 A 相后,BC 相按正负相序旋 120 度或 240 度。 2 .1 作图求零序 把三个向量相加求和。即A 相不动,B 相的原点平移到A 相的顶端(箭头处),...
