圆锥破碎机的工作原理及原理图VIP免费

圆锥破碎机的工作原理及原理图_第1页
1/6
圆锥破碎机的工作原理及原理图_第2页
2/6

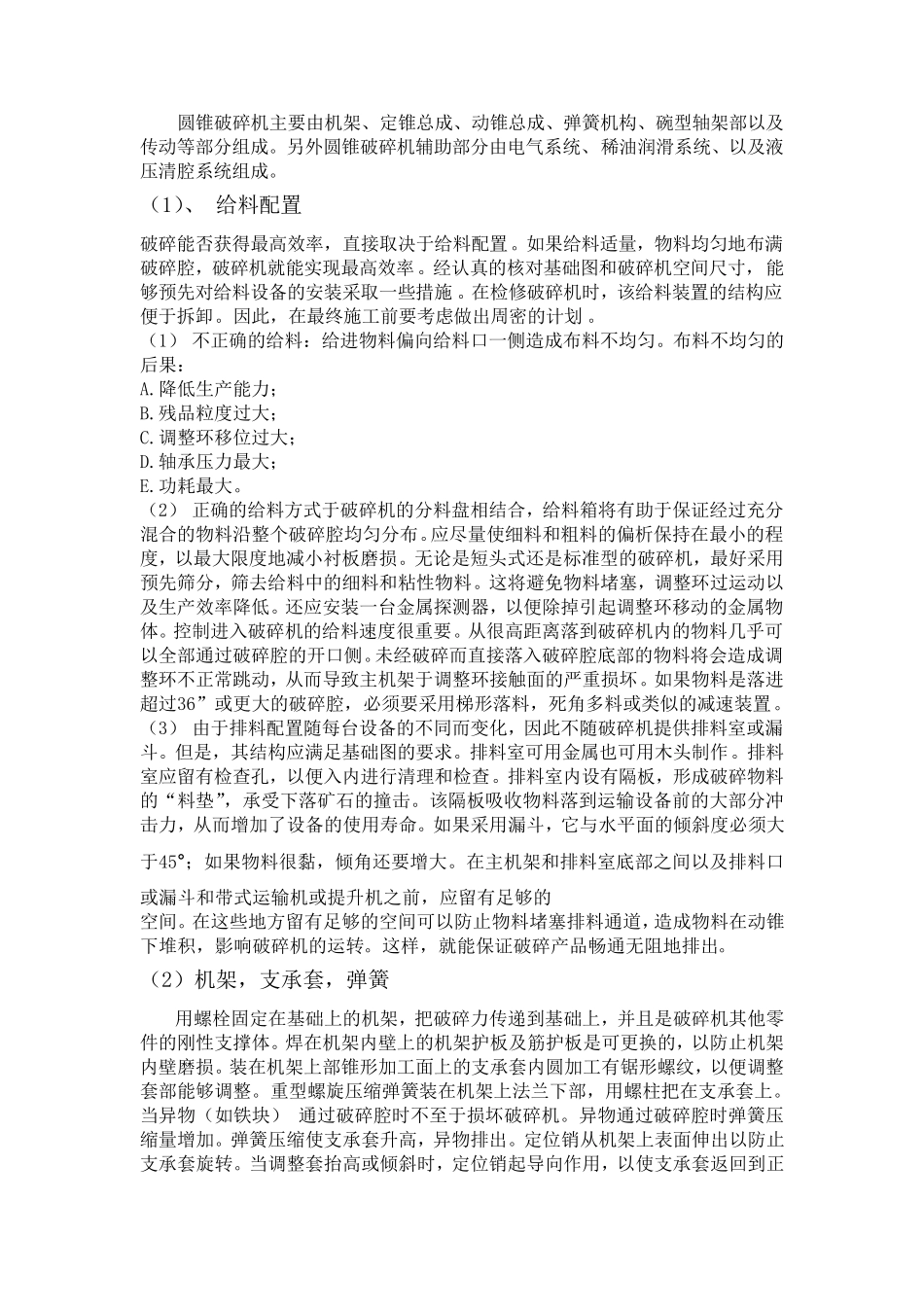

圆锥破碎机的工作原理及原理图_第3页
3/6

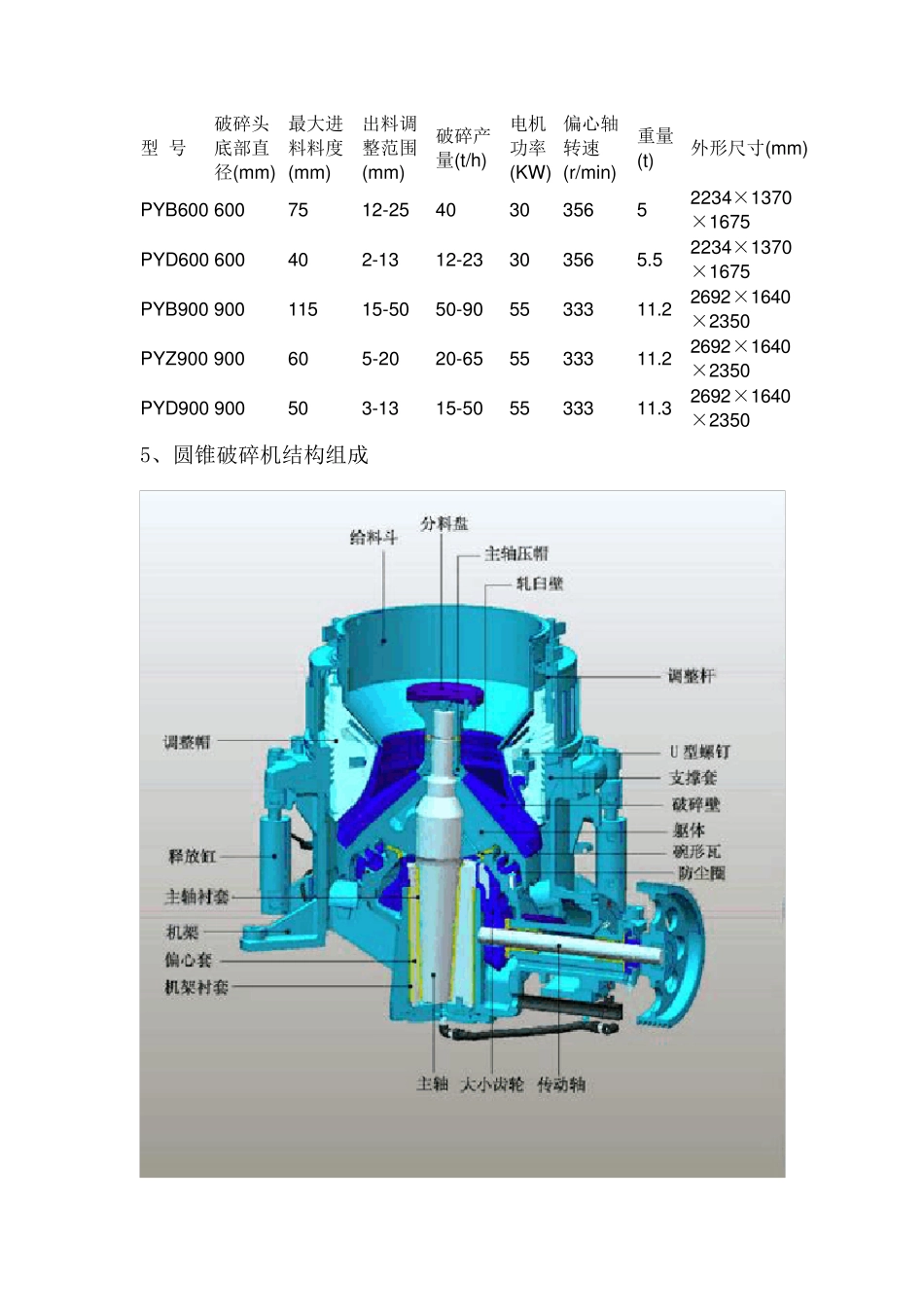

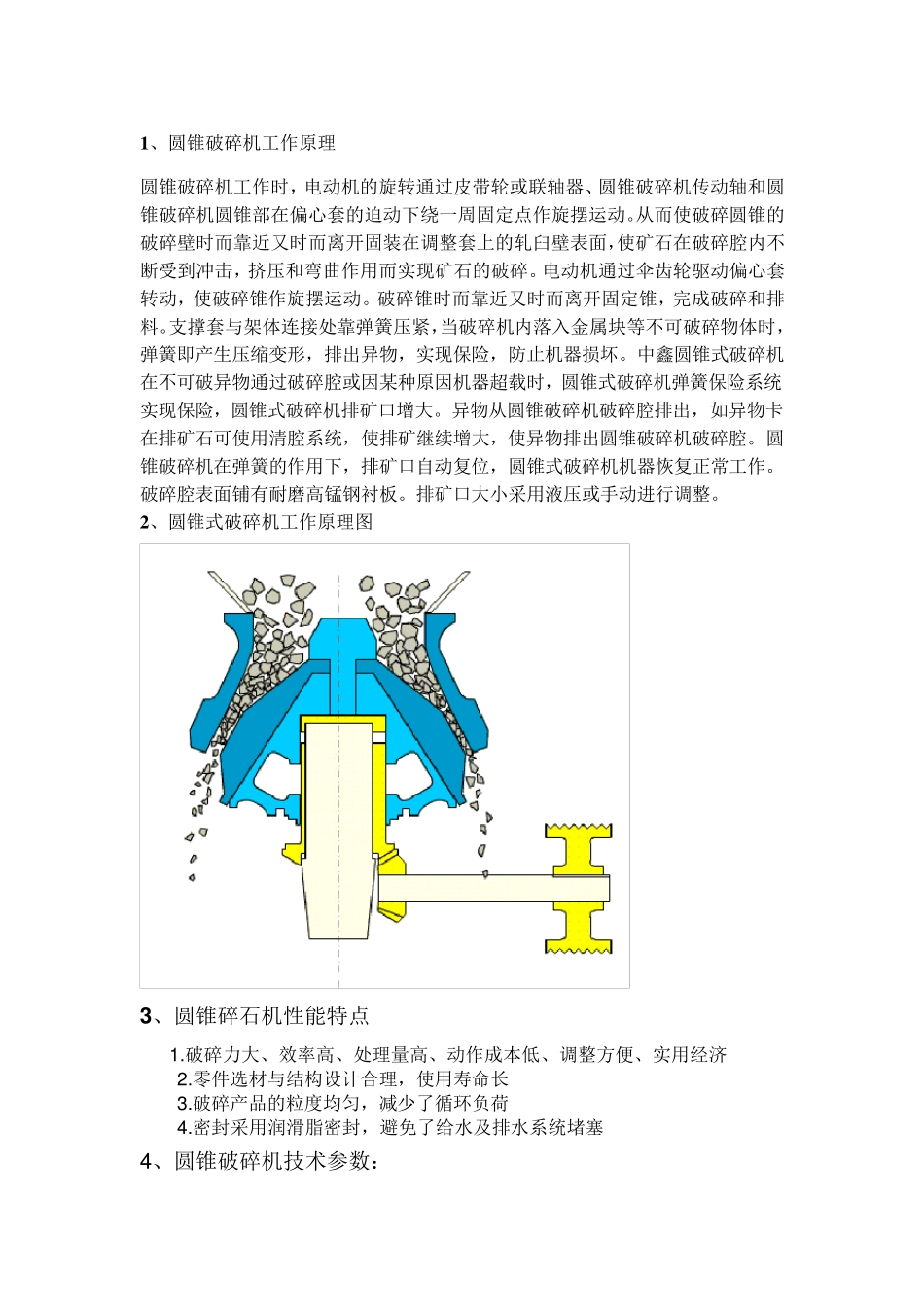

1 、圆锥破碎机工作原理 圆锥破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。支撑套与架体连接处靠弹簧压紧,当破碎机内落入金属块等不可破碎物体时,弹簧即产生压缩变形,排出异物,实现保险,防止机器损坏。中鑫圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时,圆锥式破碎机弹簧保险系统实现保险,圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下,排矿口自动复位,圆锥式破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。 2 、圆锥式破碎机工作原理图 3 、圆锥碎石机性能 特 点 1 .破碎力 大、效 率 高、处理量 高、动作成本 低 、调整方 便 、实用经 济 2 .零 件 选 材 与结 构 设 计 合 理,使用寿 命 长 3 .破碎产品 的粒 度 均 匀 ,减 少 了 循 环 负 荷 4 .密 封 采用润 滑 脂 密 封 ,避 免 了 给 水 及 排水 系统堵 塞 4 、圆锥破碎机技 术 参 数 : 型 号 破碎头底部直径(mm) 最大进料料度(mm) 出料调整范围(mm) 破碎产量(t/h) 电机功率(KW) 偏心轴转速(r/min) 重量(t) 外形尺寸(mm) PYB600 600 75 12-25 40 30 356 5 2234×1370×1675 PYD600 600 40 2-13 12-23 30 356 5.5 2234×1370×1675 PYB900 900 115 15-50 50-90 55 333 11.2 2692×1640×2350 PYZ900 900 60 5-20 20-65 55 333 11.2 2692×1640×2350 PYD900 900 50 3-13 15-50 55 333 11.3 2692×1640×2350 5、圆锥破碎机结构组成 圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。另外圆锥破碎机辅助部分由电气系统、稀油润滑系统、以及液压清腔系统组成。 (1)、 给料配置 破碎能否获得最高效率,直接取决于给料配置。如果给料适量,物料均匀地布满破碎腔,破碎机就能实现最高效率。经认真的核...
