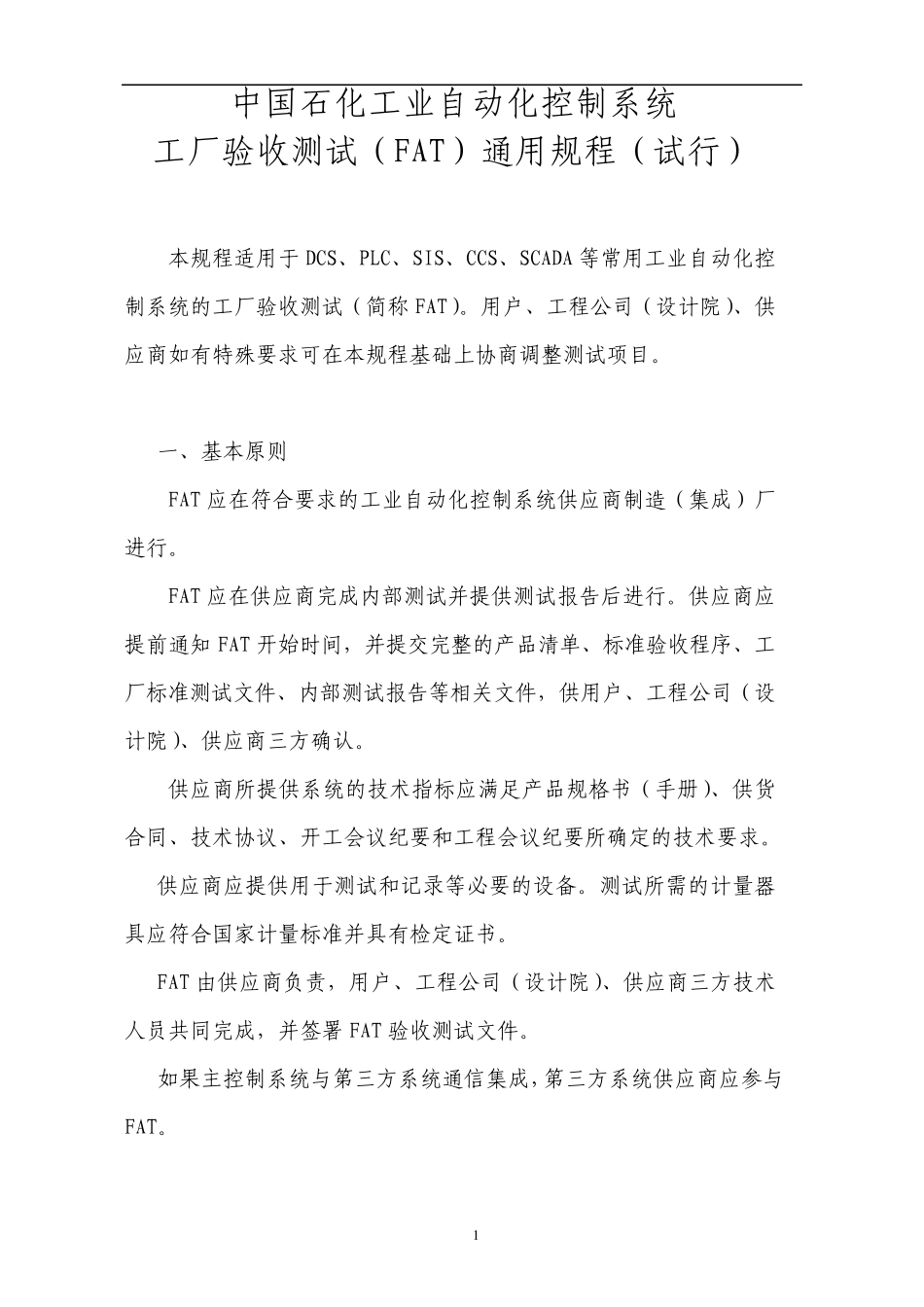

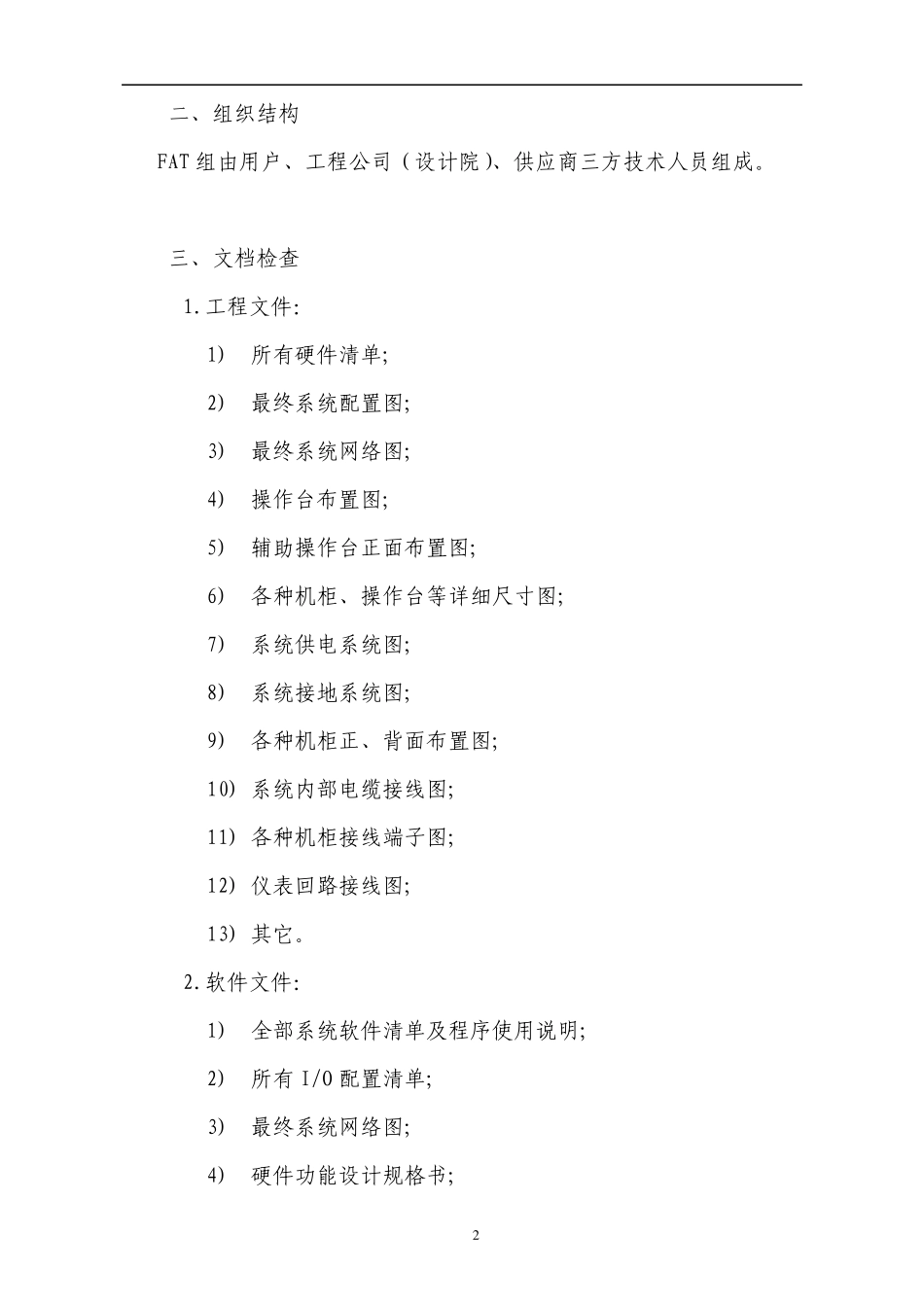

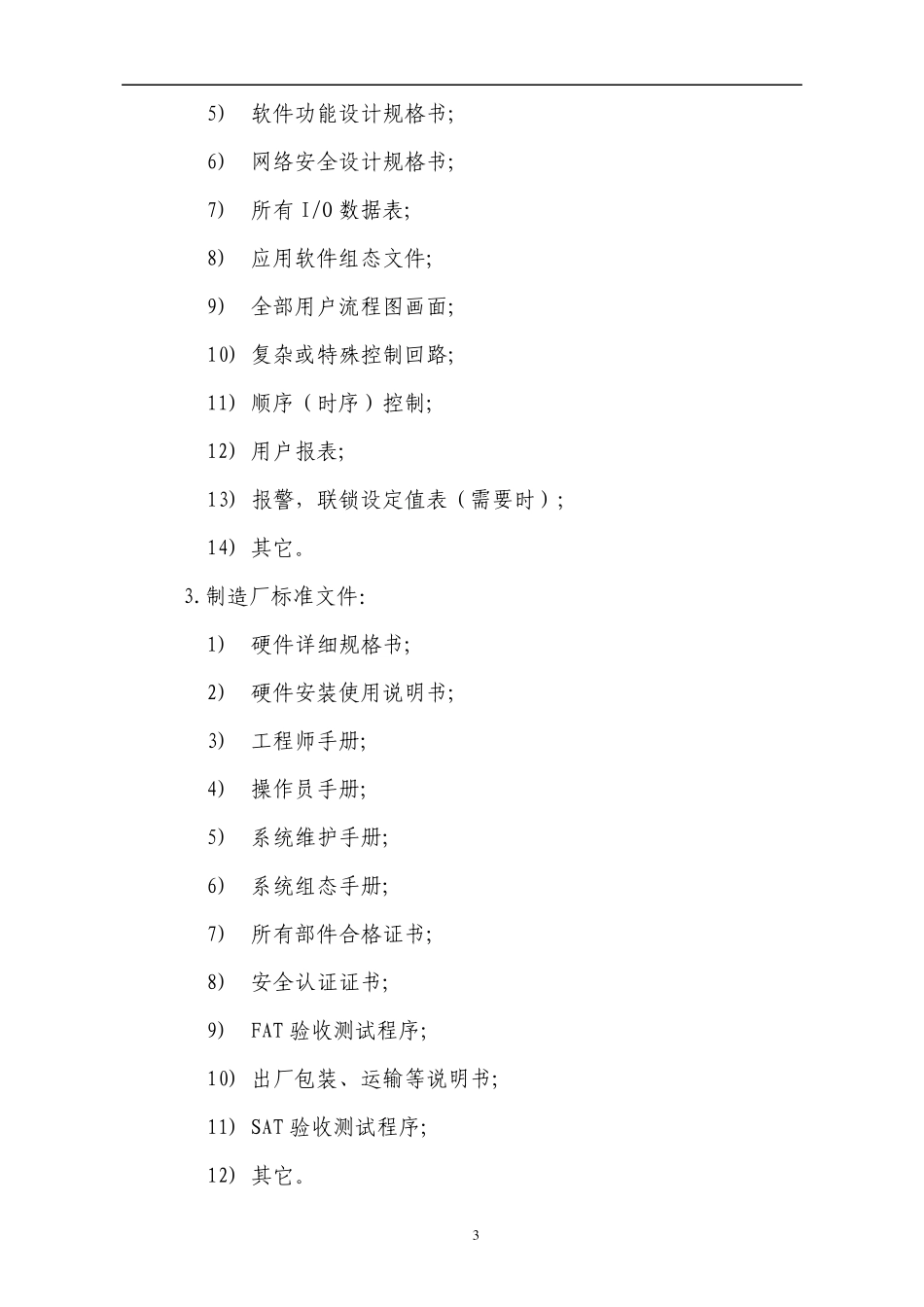

1 中国石化工业自动化控制系统 工厂验收测试（FAT）通用规程（试行） 本规程适用于DCS、PLC、SIS、CCS、SCADA 等常用工业自动化控制系统的工厂验收测试（简称 FAT）。用户、工程公司（设计院）、供应商如有特殊要求可在本规程基础上协商调整测试项目。 一、基本原则 FAT 应在符合要求的工业自动化控制系统供应商制造（集成）厂进行。 FAT 应在供应商完成内部测试并提供测试报告后进行。供应商应提前通知 FAT 开始时间，并提交完整的产品清单、标准验收程序、工厂标准测试文件、内部测试报告等相关文件，供用户、工程公司（设计院）、供应商三方确认。 供应商所提供系统的技术指标应满足产品规格书（手册）、供货合同、技术协议、开工会议纪要和工程会议纪要所确定的技术要求。 供应商应提供用于测试和记录等必要的设备。测试所需的计量器具应符合国家计量标准并具有检定证书。 FAT 由供应商负责，用户、工程公司（设计院）、供应商三方技术人员共同完成，并签署 FAT 验收测试文件。 如果主控制系统与第三方系统通信集成，第三方系统供应商应参与FAT。 2 二、组织结构 FAT 组由用户、工程公司（设计院）、供应商三方技术人员组成。 三、文档检查 1.工程文件： 1) 所有硬件清单; 2) 最终系统配置图; 3) 最终系统网络图; 4) 操作台布置图; 5) 辅助操作台正面布置图; 6) 各种机柜、操作台等详细尺寸图; 7) 系统供电系统图; 8) 系统接地系统图; 9) 各种机柜正、背面布置图; 10) 系统内部电缆接线图; 11) 各种机柜接线端子图; 12) 仪表回路接线图; 13) 其它。 2.软件文件： 1) 全部系统软件清单及程序使用说明; 2) 所有 I/O 配置清单; 3) 最终系统网络图; 4) 硬件功能设计规格书; 3 5) 软件功能设计规格书; 6) 网络安全设计规格书; 7) 所有I/O 数据表; 8) 应用软件组态文件; 9) 全部用户流程图画面; 10) 复杂或特殊控制回路; 11) 顺序（时序）控制; 12) 用户报表; 13) 报警，联锁设定值表（需要时）; 14) 其它。 3.制造厂标准文件： 1) 硬件详细规格书; 2) 硬件安装使用说明书; 3) 工程师手册; 4) 操作员手册; 5) 系统维护手册; 6) 系统组态手册; 7) 所有部件合格证书; 8) 安全认证证书; 9) FAT 验收测试程序; 10) 出厂包装、运输等说明书; 11) SAT 验收测试程序; 12) 其它。 4 四、测试项目 主要测试项目如下： 1.检查系统各设备...
