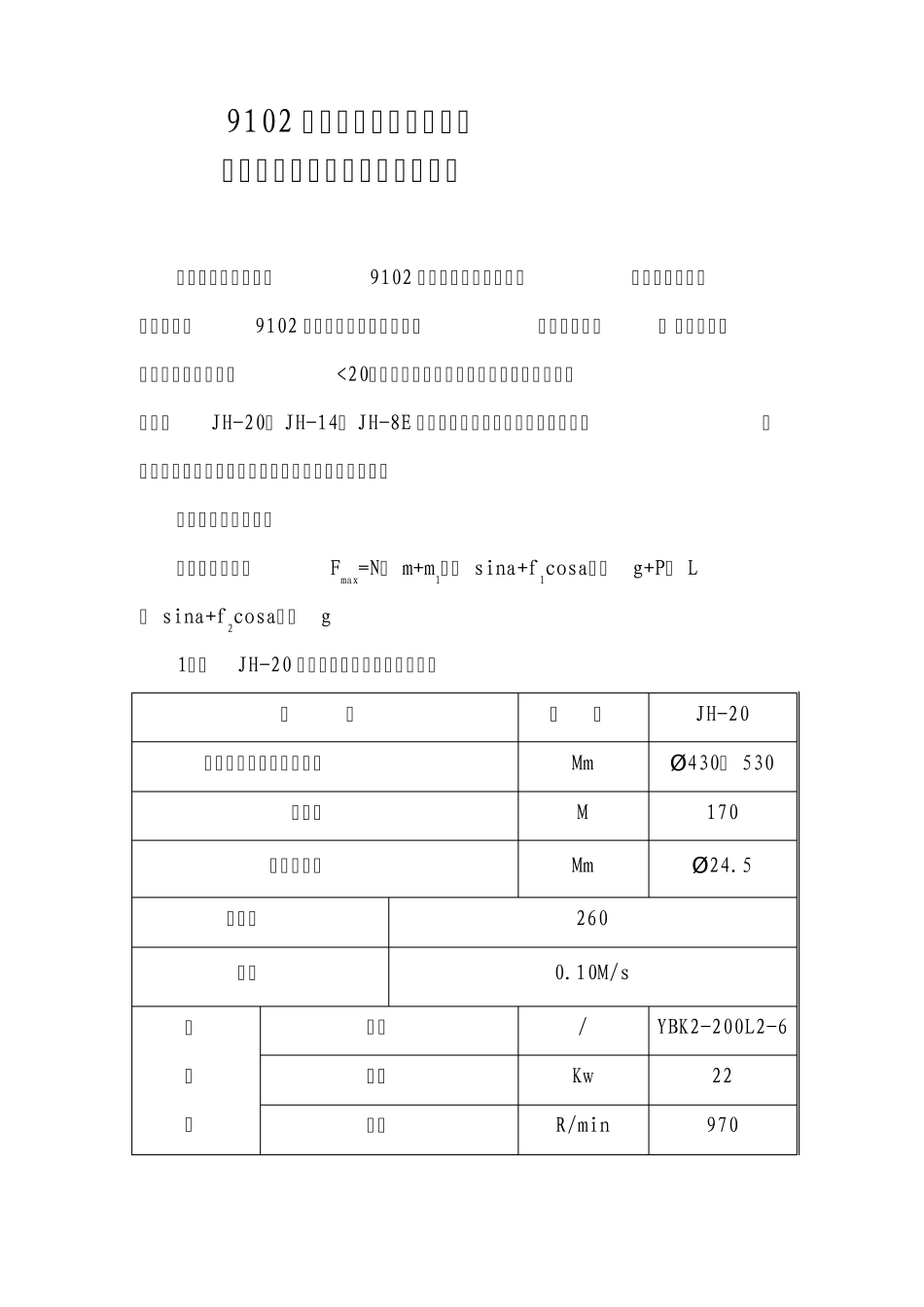

9102 工作面综采支架运输用 回柱绞车及钢丝绳 选 型 计 算 报 告 9102 工作面综采支架运输用 回柱绞车及钢丝绳选型计算报告 根据生产实际情况，9102 首采工作面即将形成，该工作面用综采液压支架由9102 回风顺槽运到工作面安装（包括回撤）。 根据煤层赋存条件，回风顺槽有<20°缓斜坡或短斜坡，运输中用回柱绞车初步预选为JH-20、 JH-14、 JH-8E 为确保支架运输工作安全有序完成，现对运输途中所用回柱绞车及钢丝绳的选型进行计算。 一、计算所需参数： 根据计算公式：Fmax=N（ m+m1）（ sina+f1cosa）×g+P× L（ sina+f2cosa）×g 1、以JH-20 双速多用绞车技术参数为例。 项 目 单 位 JH-20 卷筒规格（直径×宽度） Mm Ø430× 530 容绳量 M 170 钢丝绳直径 Mm Ø24.5 传动比 260 绳速 0.10M/s 电 动 机 型号 / YBK2-200L2-6 功率 Kw 22 转速 R/min 970 外型尺寸（长×宽×高） Mm 2560× 968× 797 绞车重量（包括点击） Kg 2500 支架重量M1 平板车M a 取斜坡点20（° N=1 提升车辆个数 矿车阻力系数f1=0.015 钢丝绳阻力系数F2=0.2 P 钢丝绳单位长度重量 L 斜坡长度150m g=9.8 2、计算钢丝绳拉力。 Fmin= N（ m+m1）（ sina+f1cosa）×g =1× 12000×（0.34+0.015× 0.94）×9.8 41642.16N 3、钢丝绳选择计算 根据公式Qp/F>6.5 计算钢丝绳最小破断拉力总和。 Qp>6.5F=6.5× 41642.16=270674.04N 根据以上计算，查表后结合我矿实际确定选用直径28mm 钢丝绳，型号6V× 19S+FC，单位质量=3.39kg/m，破断拉力492KN，抗拉强度1570MP。 4、绞车需用牵引力计算。 Fmax=N（ m+m1）（ sina+f1cosa）×g+P× L（ sina+f2cosa）×g =1× 12000×（sin20° +0.015cos20°）×9.8+3.39× 150（ sin20° +0.2cos20°）×9.8 =44520.13N 根据计算，举例选用JH-20 回柱绞车，牵引力200KN，远大于使用需求，根据预选绞车型号知， JH-14 回柱绞车牵引力140KN， 考虑提升时预见性的附加重及其它阻力因数，确定选用该型号绞车。 5、钢丝绳安全系数验算 ma=Qp/F =486000/72770 =6.678>6.5 故选用钢丝绳合格。 根据计算，11901 回风顺槽运输途中坡度均不大于28°，故确定选用的绞车及钢丝绳型号满足运输途中其它斜坡提升要求，不再做计算。 5、 验算目前11901 回风顺槽使用的绞车是否符合支架下放要求。 （ 1）、已知目前使用的绞车...
