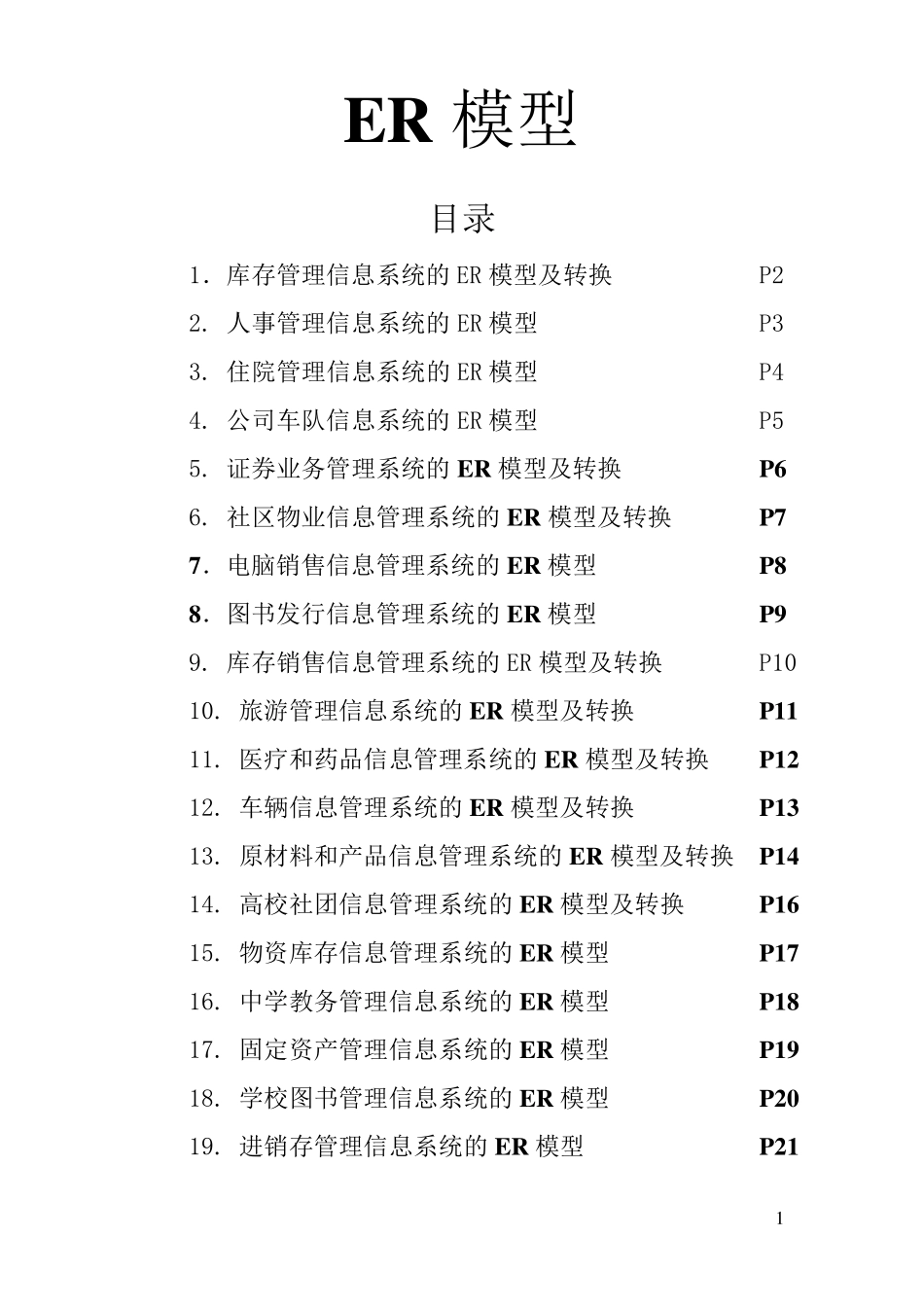

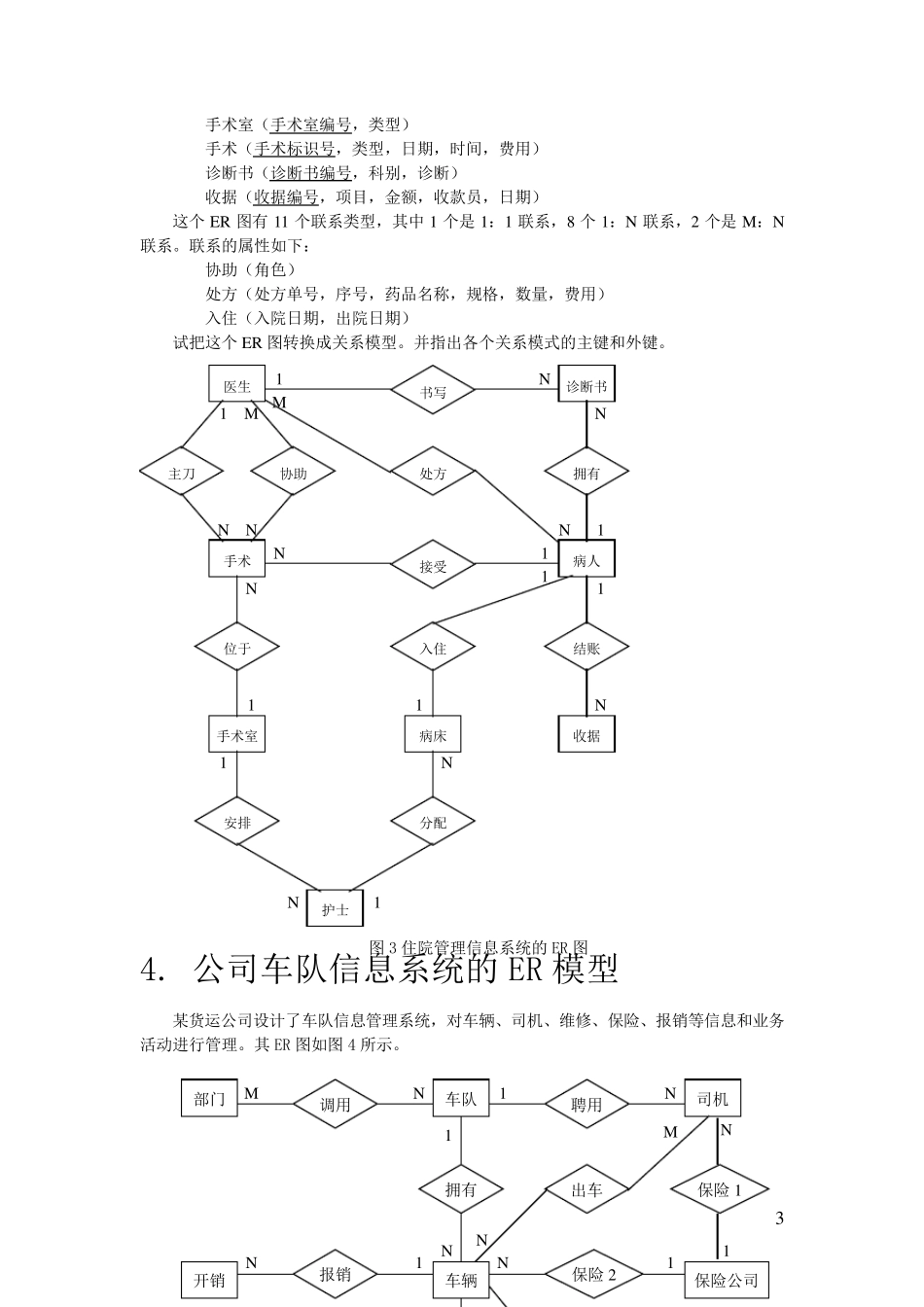

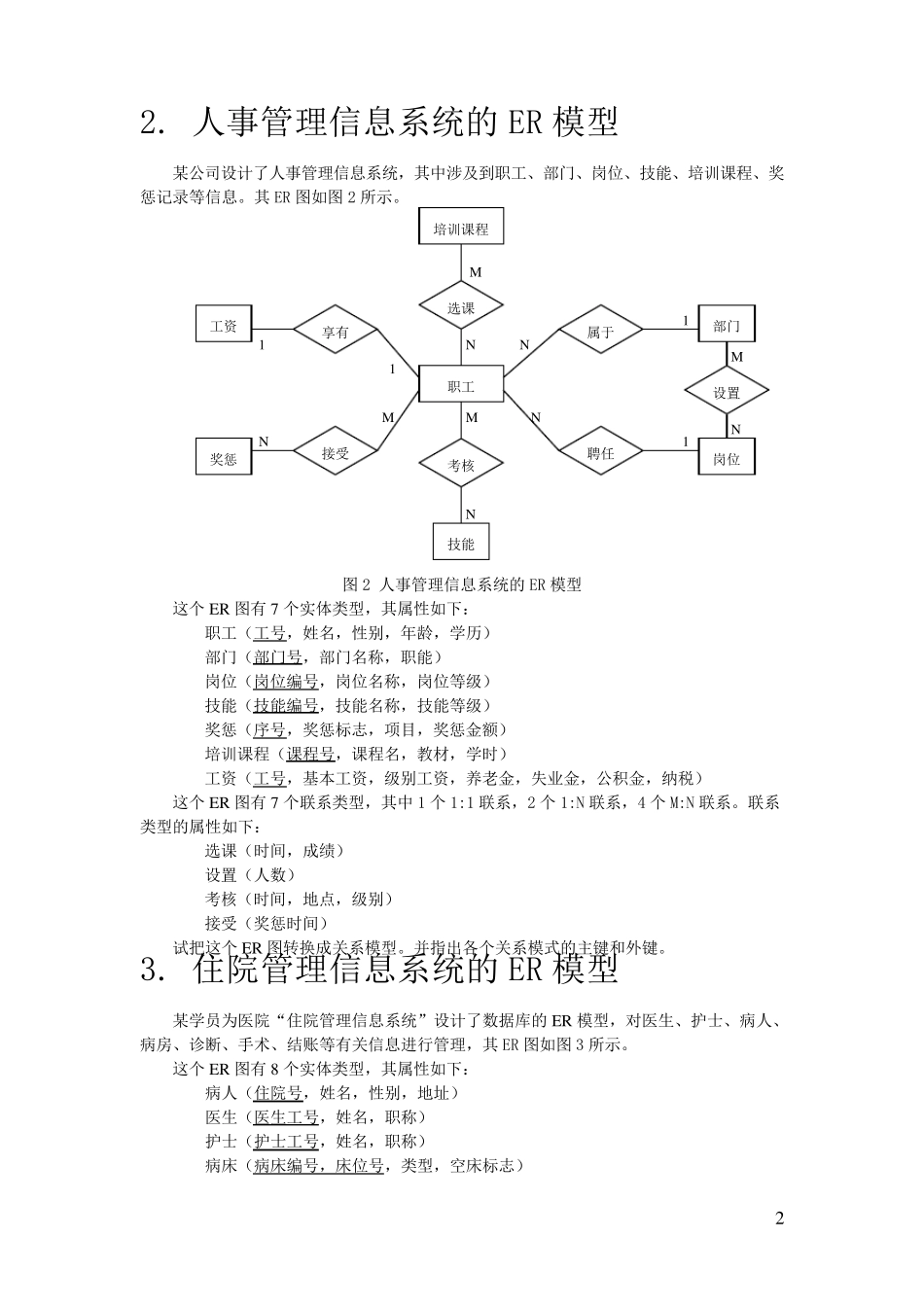

1 ER 模型 目录 1．库存管理信息系统的ER 模型及转换 P2 2. 人事管理信息系统的ER 模型 P3 3. 住院管理信息系统的ER 模型 P4 4. 公司车队信息系统的ER 模型 P5 5. 证券业务管理系统的ER 模型及转换 P6 6. 社区物业信息管理系统的ER 模型及转换 P7 7．电脑销售信息管理系统的ER 模型 P8 8．图书发行信息管理系统的ER 模型 P9 9. 库存销售信息管理系统的ER 模型及转换 P10 10. 旅游管理信息系统的ER 模型及转换 P11 11. 医疗和药品信息管理系统的ER 模型及转换 P12 12. 车辆信息管理系统的ER 模型及转换 P13 13. 原材料和产品信息管理系统的ER 模型及转换 P14 14. 高校社团信息管理系统的ER 模型及转换 P16 15. 物资库存信息管理系统的ER 模型 P17 16. 中学教务管理信息系统的ER 模型 P18 17. 固定资产管理信息系统的ER 模型 P19 18. 学校图书管理信息系统的ER 模型 P20 19. 进销存管理信息系统的ER 模型 P21 2 2. 人事管理信息系统的ER 模型 某公司设计了人事管理信息系统，其中涉及到职工、部门、岗位、技能、培训课程、奖惩记录等信息。其ER 图如图2 所示。 M 1 1 N N 1 M M N N 1 N 图2 人事管理信息系统的ER 模型 这个ER 图有7 个实体类型，其属性如下： 职工（工号，姓名，性别，年龄，学历） 部门（部门号，部门名称，职能） 岗位（岗位编号，岗位名称，岗位等级） 技能（技能编号，技能名称，技能等级） 奖惩（序号，奖惩标志，项目，奖惩金额） 培训课程（课程号，课程名，教材，学时） 工资（工号，基本工资，级别工资，养老金，失业金，公积金，纳税） 这个ER 图有7 个联系类型，其中1 个1:1 联系，2 个1:N 联系，4 个M:N 联系。联系类型的属性如下： 选课（时间，成绩） 设置（人数） 考核（时间，地点，级别） 接受（奖惩时间） 试把这个ER 图转换成关系模型。并指出各个关系模式的主键和外键。 3. 住院管理信息系统的ER 模型 某学员为医院“住院管理信息系统”设计了数据库的ER 模型，对医生、护士、病人、病房、诊断、手术、结账等有关信息进行管理，其ER 图如图3 所示。 这个ER 图有8 个实体类型，其属性如下： 病人（住院号，姓名，性别，地址） 医生（医生工号，姓名，职称） 护士（护士工号，姓名，职称） 病床（病床编号，床位号，类型，空床标志） 选课 设置 考核 接受 聘任...
