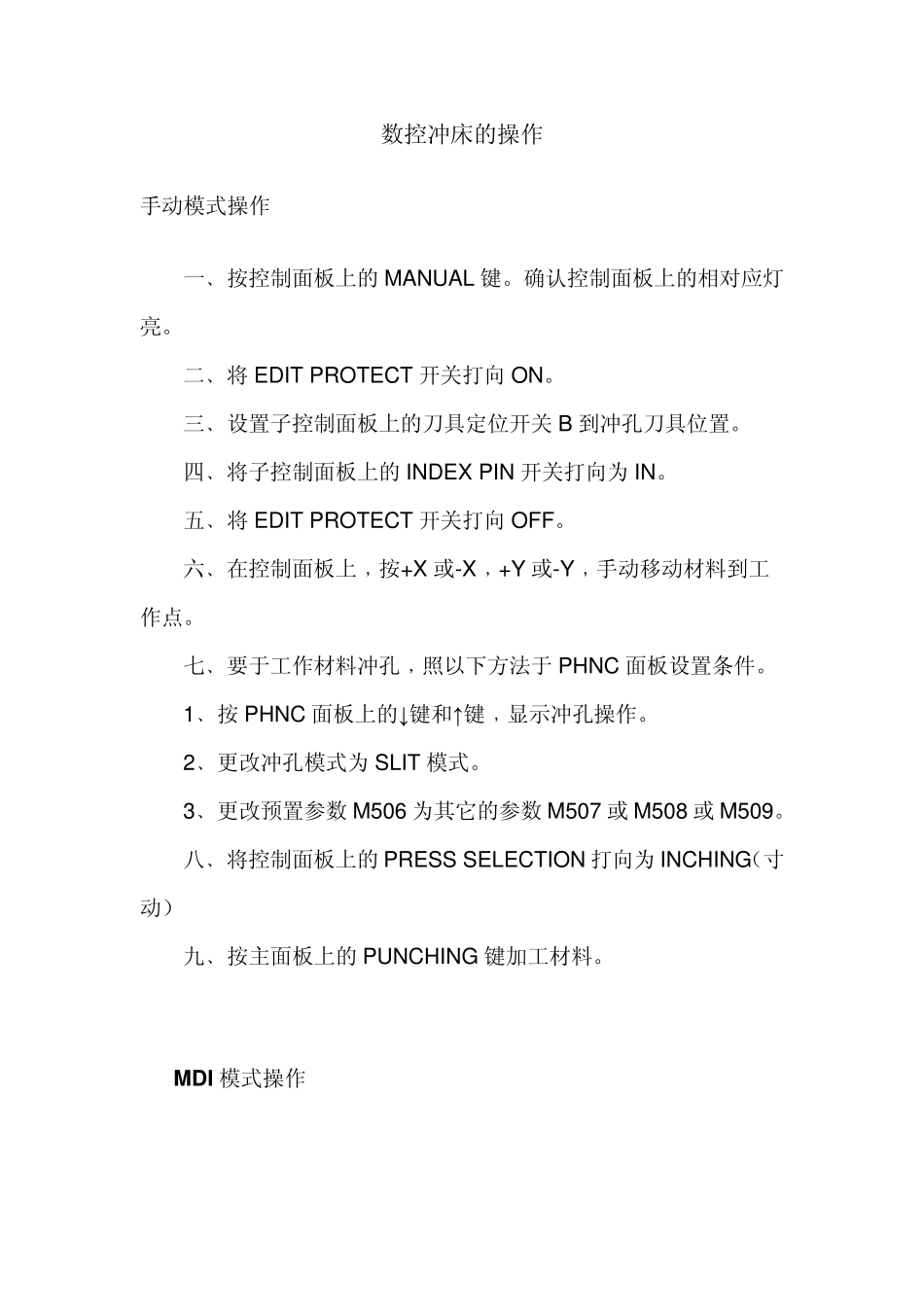

数控冲床的操作_第1页
1/16
数控冲床的操作_第2页
2/16
数控冲床的操作_第3页
3/16
数控冲床的操作 手动模式操作 一﹑按控制面板上的MANUAL 键。确认控制面板上的相对应灯亮。 二﹑将 EDIT PROTECT 开关打向 ON。 三﹑设置子控制面板上的刀具定位开关 B 到冲孔刀具位置。 四﹑将子控制面板上的INDEX PIN 开关打向为 IN。 五﹑将 EDIT PROTECT 开关打向 OFF。 六﹑在控制面板上﹐按+X 或-X﹐+Y 或-Y﹐手动移动材料到工作点。 七﹑要于工作材料冲孔﹐照以下方法于 PHNC 面板设置条件。 1﹑按PHNC 面板上的↓ 键和↑ 键﹐显示冲孔操作。 2﹑更改冲孔模式为 SLIT 模式。 3﹑更改预置参数M506 为其它的参数M507 或 M508 或 M509。 八﹑将控制面板上的PRESS SELECTION 打向为 INCHING(寸动) 九﹑按主面板上的PUNCHING 键加工材料。 M DI 模式操作 一﹑按控制面板上的MDI 键。确认控制面板上的相对应灯亮。 二﹑按显示屏下方的MDI 软键。 三﹑踩脚踏开关松开夹钳﹐控制面板上的WORK CLAMP 灯变亮。 四﹑放置材料于工作桌面。 五﹑提高 X管位块﹐控制面板上的X-GAUGE BLOCK 灯变亮。 六﹑推动材料进入夹钳和靠着 X管位块。 七﹑踩脚踏开关关闭夹钳﹐然后降低 X管位块。WORK CLAMP灯和 X-GAUGE BLOCK 灯熄灭。 八﹑照以下步骤建立一个新程序。 1﹑将 EDIT PROTECT 开关打向 OFF。 2﹑按显示屏下方的ABSLT 软键﹐ABS 单词将显示于屏幕右下方。 3﹑输入要用的地址和数字(如 X50.)﹐然后按EOB 键﹐结束程序块。 4﹑然后按INSERT 键于相同的主面板。 5﹑连续输入程序于相同地方。 6﹑程序输入完成后﹐按显示屏右下方的软 REWIND 键使程序返回页首。 7﹑将 EDIT PROTECT 开关打向 ON。 九﹑确认显示屏没有出现报警信息。同时检查确保所有开关和PHNC 参数设置正确。 运行模式操作 一﹑按控制面板上的MEMORY键。确认控制面板上的+X﹐+Y和 TURRET 灯亮。 二﹑按控制面板上的PROGRAM 键。 三﹑按显示面板上的►键和 DIR 键。 四﹑按O-SRH 使刀盘转到所需位置需要同时按TURRET JOG键TURRER JOG ON 键。 五﹑踩脚踏开关松开夹钳﹐控制面板上的WORK CLAMP 灯变亮。 六﹑放置材料于工作桌面。 七﹑提高 X管位块﹐控制面板上的X-GAUGE BLOCK 灯变亮。 八﹑推动材料进入夹钳和靠着 X管位块。 九﹑踩脚踏开关关闭夹钳﹐然后降低 X管位块。WORK CLAMP灯和 X-GAUGE BLOCK 灯熄灭。 十﹑确认显示屏没有出现报警信息。同时检...
