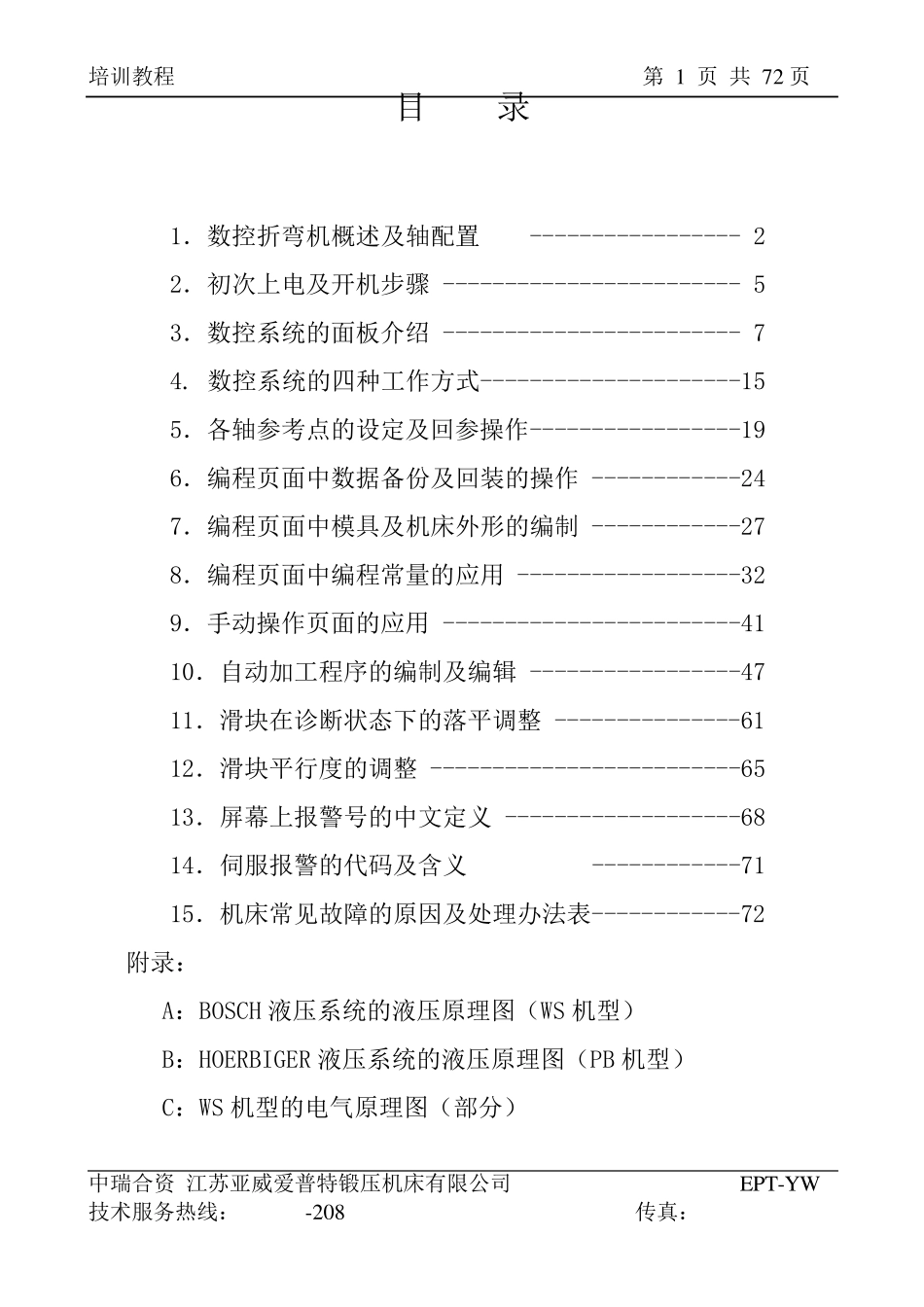

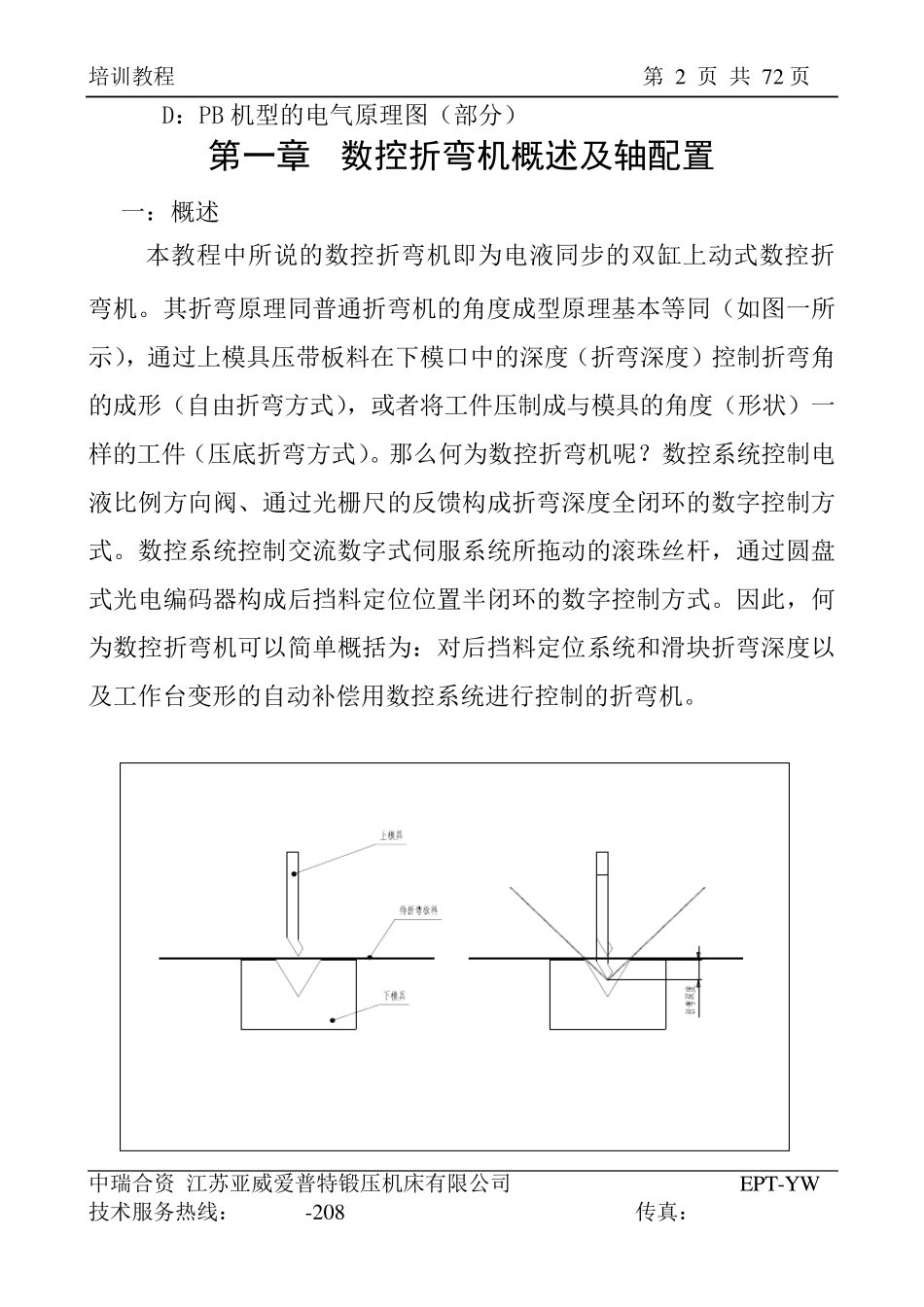

培训教程 第 1 页 共 72 页 中瑞合资 江苏亚威爱普特锻压机床有限公司 EPT-YW 技术服务热线:************-208 传真:************目 录 1.数控折弯机概述及轴配置 ----------------- 2 2.初次上电及开机步骤 ------------------------ 5 3.数控系统的面板介绍 ------------------------ 7 4. 数控系统的四种工作方式---------------------15 5.各轴参考点的设定及回参操作-----------------19 6.编程页面中数据备份及回装的操作 ------------24 7.编程页面中模具及机床外形的编制 ------------27 8.编程页面中编程常量的应用 ------------------32 9.手动操作页面的应用 ------------------------41 10.自动加工程序的编制及编辑 -----------------47 11.滑块在诊断状态下的落平调整 ---------------61 12.滑块平行度的调整 -------------------------65 13.屏幕上报警号的中文定义 -------------------68 14.伺服报警的代码及含义 ------------71 15.机床常见故障的原因及处理办法表------------72 附录: A:BOSCH 液压系统的液压原理图(WS 机型) B:HOERBIGER 液压系统的液压原理图(PB 机型) C:WS 机型的电气原理图(部分) 培训教程 第 2 页 共 72 页 中瑞合资 江苏亚威爱普特锻压机床有限公司 EPT-YW 技术服务热线:************-208 传真:************ D:PB 机型的电气原理图(部分) 第一章 数控折弯机概述及轴配置 一:概述 本教程中所说的数控折弯机即为电液同步的双缸上动式数控折弯机。其折弯原理同普通折弯机的角度成型原理基本等同(如图一所示),通过上模具压带板料在下模口中的深度(折弯深度)控制折弯角的成形(自由折弯方式),或者将工件压制成与模具的角度(形状)一样的工件(压底折弯方式)。那么何为数控折弯机呢?数控系统控制电液比例方向阀、通过光栅尺的反馈构成折弯深度全闭环的数字控制方式。数控系统控制交流数字式伺服系统所拖动的滚珠丝杆,通过圆盘式光电编码器构成后挡料定位位置半闭环的数字控制方式。因此,何为数控折弯机可以简单概括为:对后挡料定位系统和滑块折弯深度以及工作台变形的自动补偿用数控系统进 行 控制的折弯机。 培训教程 第 3 页 共 72 页 中瑞合资 江苏亚威爱普特锻压机床有限公司 EPT-YW 技术服务热线:************-208 传真:************图一:折弯机的角度成型过程 目...
