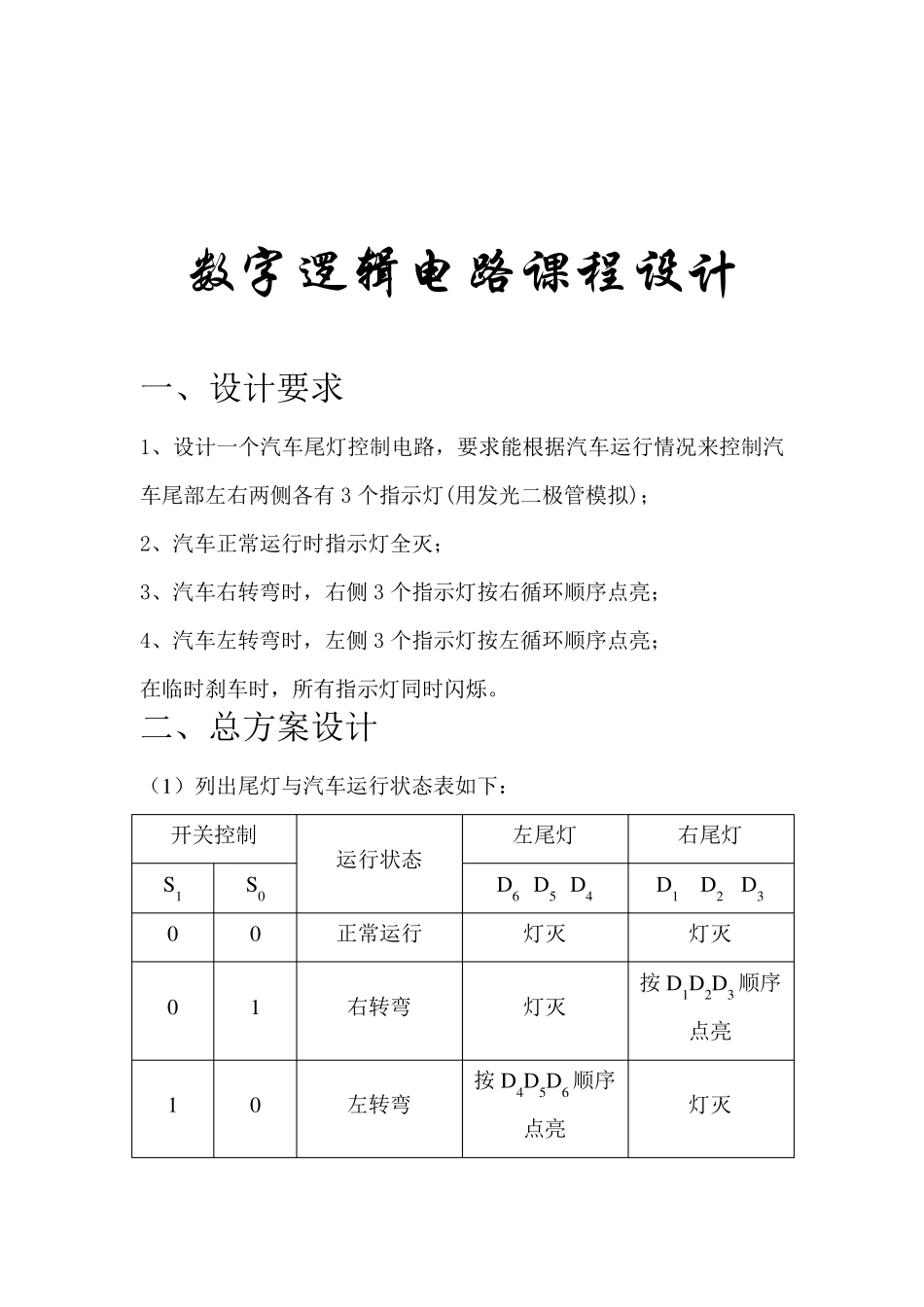

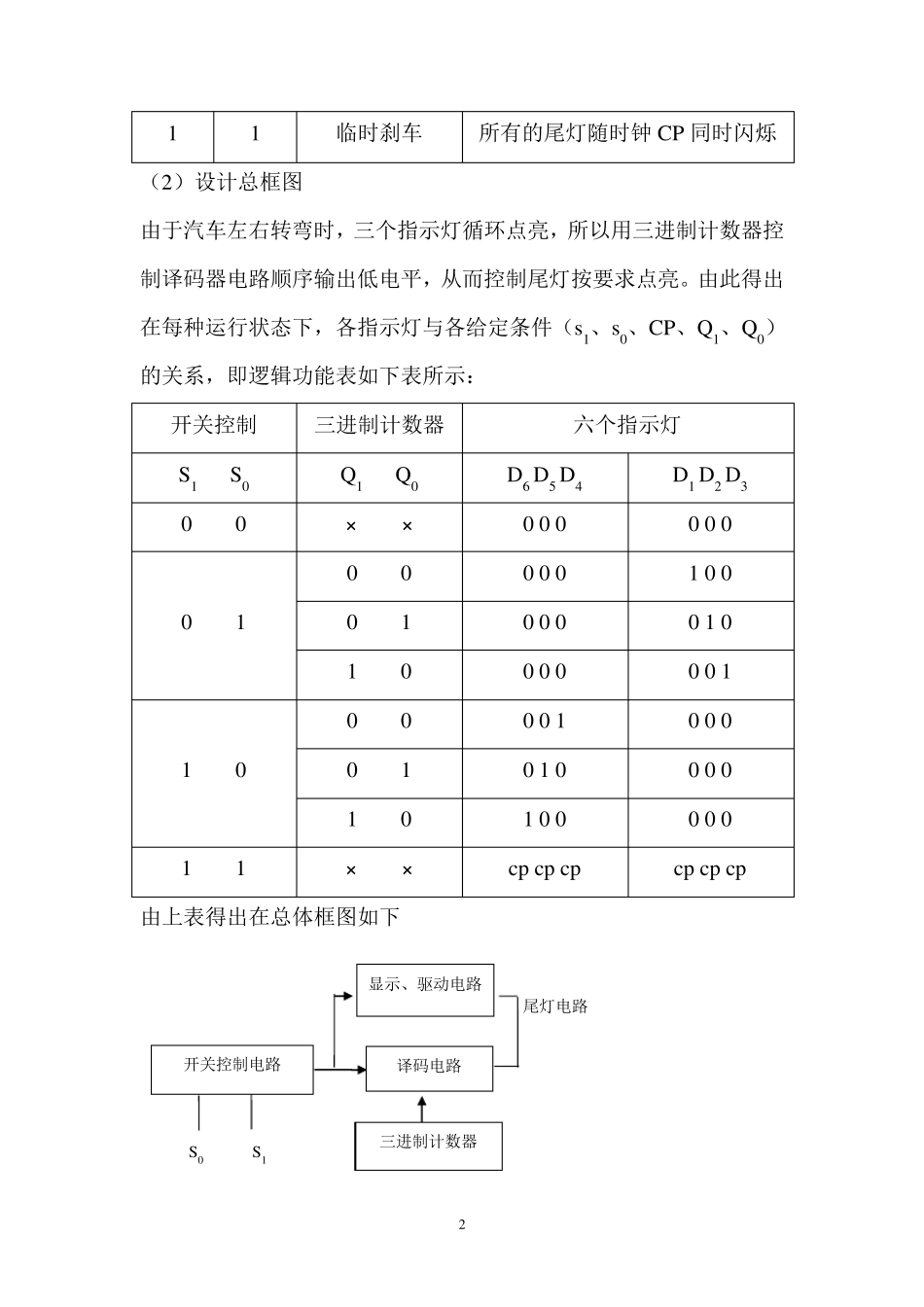

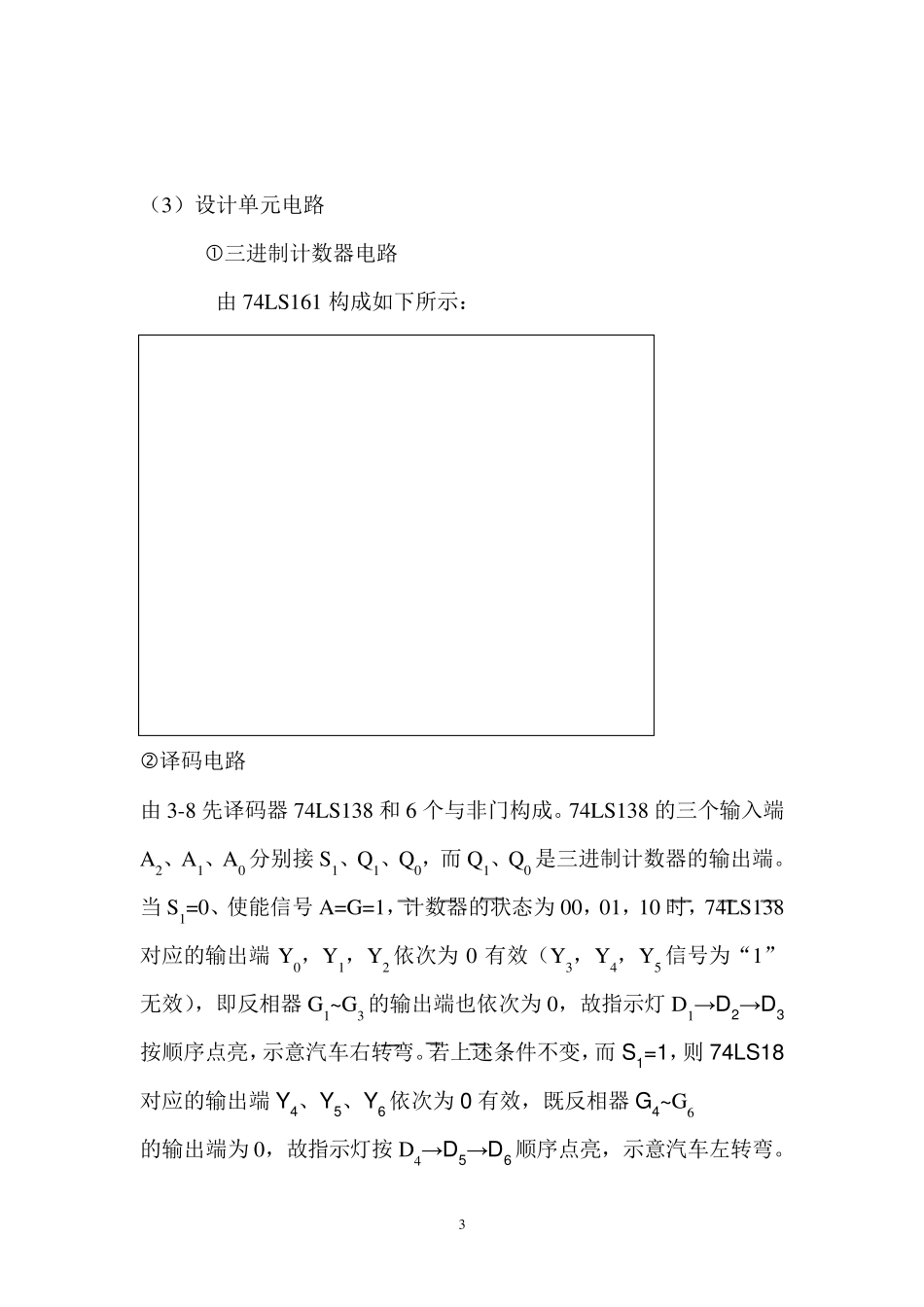

数字逻辑电路课程设计 一、设计要求 1、设计一个汽车尾灯控制电路，要求能根据汽车运行情况来控制汽车尾部左右两侧各有 3 个指示灯(用发光二极管模拟)； 2、汽车正常运行时指示灯全灭； 3、汽车右转弯时，右侧 3 个指示灯按右循环顺序点亮； 4、汽车左转弯时，左侧 3 个指示灯按左循环顺序点亮； 在临时刹车时，所有指示灯同时闪烁。 二、总方案设计 （1）列出尾灯与汽车运行状态表如下： 开关控制 运行状态 左尾灯 右尾灯 S1 S0 D6 D5 D4 D1 D2 D3 0 0 正常运行 灯灭 灯灭 0 1 右转弯 灯灭 按 D1D2D3 顺序点亮 1 0 左转弯 按 D4D5D6 顺序点亮 灯灭 2 1 1 临时刹车 所有的尾灯随时钟CP 同时闪烁 （2）设计总框图 由于汽车左右转弯时，三个指示灯循环点亮，所以用三进制计数器控制译码器电路顺序输出低电平，从而控制尾灯按要求点亮。由此得出在每种运行状态下，各指示灯与各给定条件（s1、s0、CP、Q1、Q0）的关系，即逻辑功能表如下表所示： 开关控制 三进制计数器 六个指示灯 S1 S0 Q1 Q0 D6 D5 D4 D1 D2 D3 0 0 × × 0 0 0 0 0 0 0 1 0 0 0 0 0 1 0 0 0 1 0 0 0 0 1 0 1 0 0 0 0 0 0 1 1 0 0 0 0 0 1 0 0 0 0 1 0 1 0 0 0 0 1 0 1 0 0 0 0 0 1 1 × × cp cp cp cp cp cp 由上表得出在总体框图如下 尾灯电路 S0 S1 译码电路 三进制计数器 开关控制电路 显示、驱动电路 3 （3）设计单元电路 三进制计数器电路 由74LS161 构成如下所示： 译码电路 由3-8 先译码器74LS138 和6 个与非门构成。74LS138 的三个输入端A2、A1、A0 分别接S1、Q1、Q0，而Q1、Q0 是三进制计数器的输出端。当S1=0、使能信号A=G=1，计数器的状态为00，01，10 时，74LS138对应的输出端Y0，Y1，Y2 依次为0 有效（Y3，Y4，Y5 信号为“1”无效），即反相器G1~G3 的输出端也依次为0，故指示灯 D1→ D2→ D3按顺序点亮，示意汽车右转弯。若上述条件不变，而S 1=1，则 74LS18对应的输出端Y 4、Y 5、Y 6 依次为0 有效，既反相器G4~G6 的输出端为0，故指示灯按 D4→ D5→ D6 顺序点亮，示意汽车左转弯。 4 当G=0，A=1 时，74LS138 的输出端全为1，G6~G1 的输出端也全为1，指示灯全灭；当G=0，A=CP 时，指示灯随CP 的频率闪烁。 74LS138 功能表 E3 E1 E2 A2 A1 A0 Y0 Y1 ...
