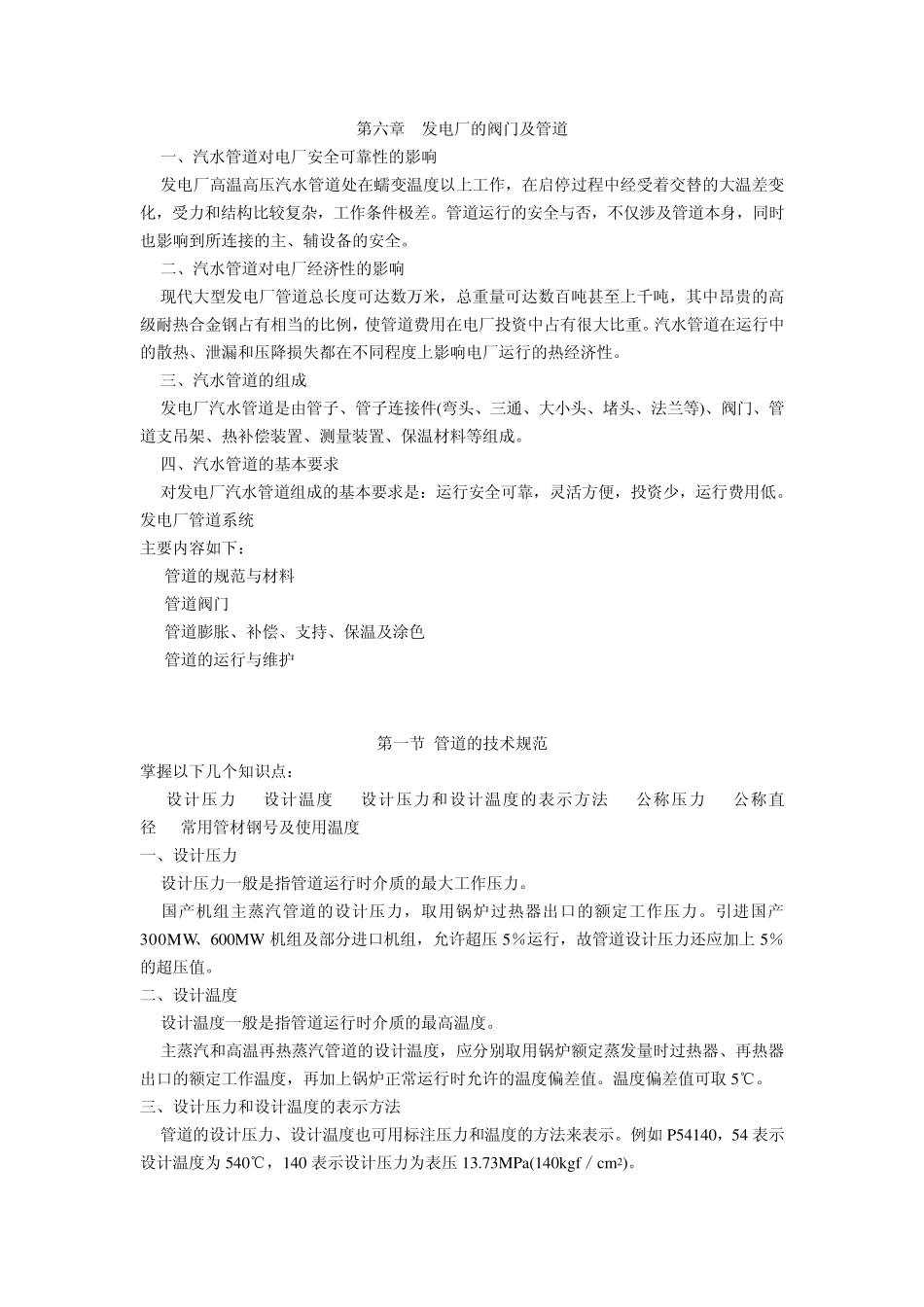

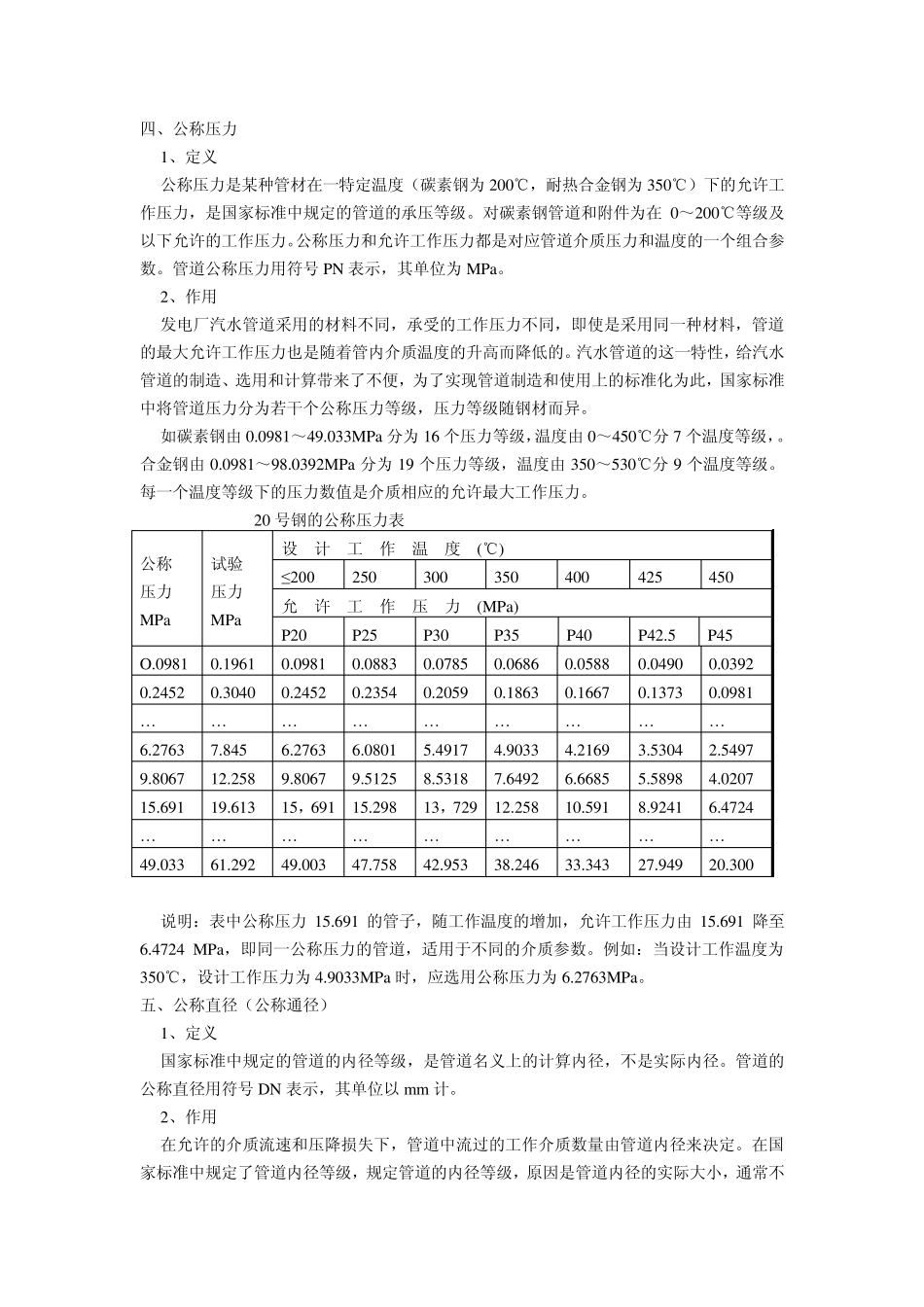

第六章 发电厂的阀门及管道 一、汽水管道对电厂安全可靠性的影响 发电厂高温高压汽水管道处在蠕变温度以上工作，在启停过程中经受着交替的大温差变化，受力和结构比较复杂，工作条件极差。管道运行的安全与否，不仅涉及管道本身，同时也影响到所连接的主、辅设备的安全。 二、汽水管道对电厂经济性的影响 现代大型发电厂管道总长度可达数万米，总重量可达数百吨甚至上千吨，其中昂贵的高级耐热合金钢占有相当的比例，使管道费用在电厂投资中占有很大比重。汽水管道在运行中的散热、泄漏和压降损失都在不同程度上影响电厂运行的热经济性。 三、汽水管道的组成 发电厂汽水管道是由管子、管子连接件(弯头、三通、大小头、堵头、法兰等)、阀门、管道支吊架、热补偿装置、测量装置、保温材料等组成。 四、汽水管道的基本要求 对发电厂汽水管道组成的基本要求是：运行安全可靠，灵活方便，投资少，运行费用低。 发电厂管道系统 主要内容如下： 管道的规范与材料 管道阀门 管道膨胀、补偿、支持、保温及涂色 管道的运行与维护 第一节 管道的技术规范 掌握以下几个知识点： 设计压力 设计温度 设计压力和设计温度的表示方法 公称压力 公称直径 常用管材钢号及使用温度 一、设计压力 设计压力一般是指管道运行时介质的最大工作压力。 国产机组主蒸汽管道的设计压力，取用锅炉过热器出口的额定工作压力。引进国产300MW、600MW 机组及部分进口机组，允许超压 5％运行，故管道设计压力还应加上 5％的超压值。 二、设计温度 设计温度一般是指管道运行时介质的最高温度。 主蒸汽和高温再热蒸汽管道的设计温度，应分别取用锅炉额定蒸发量时过热器、再热器出口的额定工作温度，再加上锅炉正常运行时允许的温度偏差值。温度偏差值可取5℃。 三、设计压力和设计温度的表示方法 管道的设计压力、设计温度也可用标注压力和温度的方法来表示。例如P54140，54 表示设计温度为 540℃，140 表示设计压力为表压 13.73MPa(140kgf／cm 2)。 四、公称压力 1、定义 公称压力是某种管材在一特定温度（碳素钢为200℃，耐热合金钢为350℃）下的允许工作压力，是国家标准中规定的管道的承压等级。对碳素钢管道和附件为在0～200℃等级及以下允许的工作压力。公称压力和允许工作压力都是对应管道介质压力和温度的一个组合参数。管道公称压力用符号 PN 表示，其单位为MPa。 2、作用 发电厂汽水管道采用的材料不同，承受的工作压力不同，...
