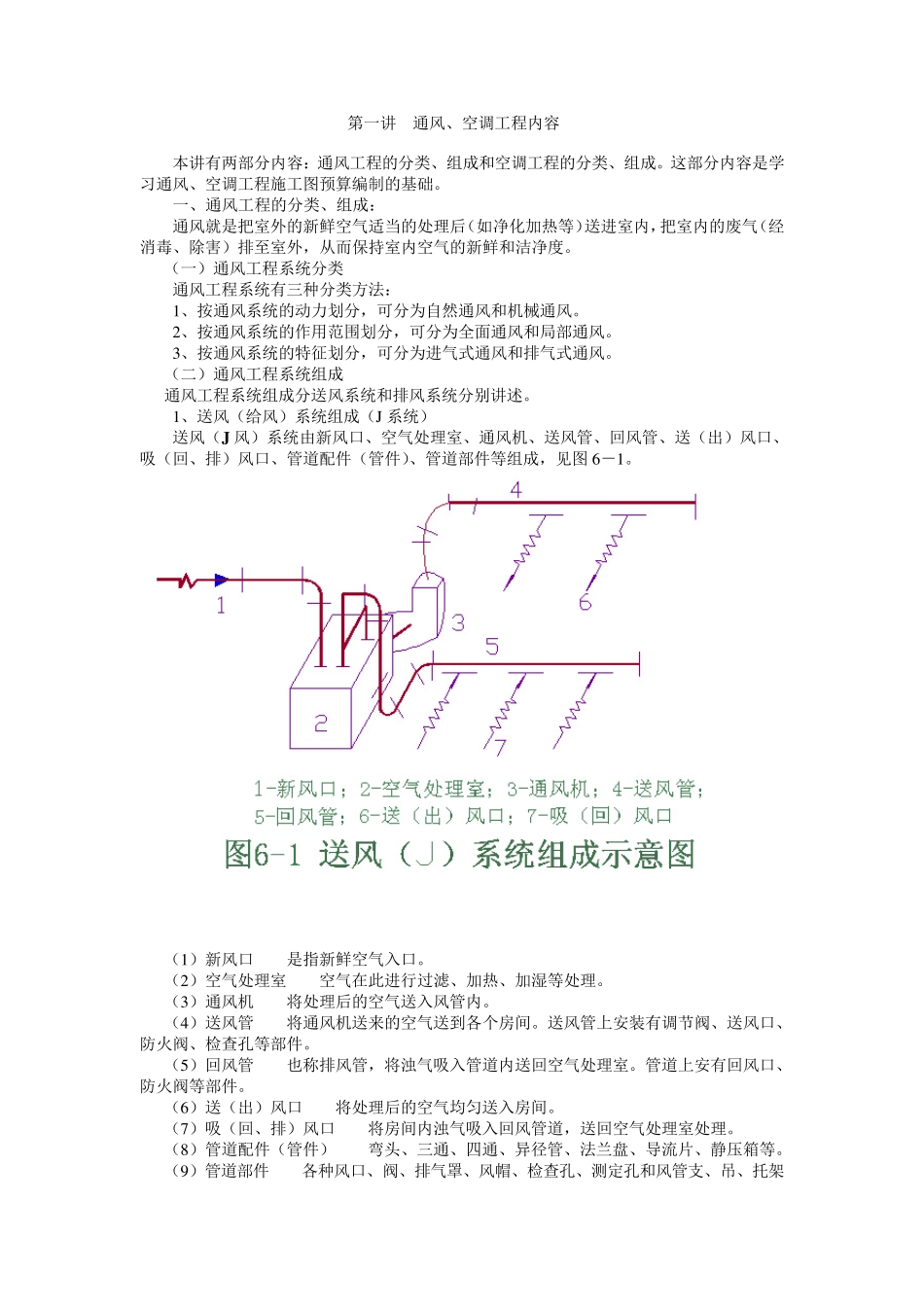

第一讲 通风、空调工程内容 本讲有两部分内容：通风工程的分类、组成和空调工程的分类、组成。这部分内容是学习通风、空调工程施工图预算编制的基础。 一、通风工程的分类、组成： 通风就是把室外的新鲜空气适当的处理后（如净化加热等）送进室内，把室内的废气（经消毒、除害）排至室外，从而保持室内空气的新鲜和洁净度。 （一）通风工程系统分类 通风工程系统有三种分类方法： 1、按通风系统的动力划分，可分为自然通风和机械通风。 2、按通风系统的作用范围划分，可分为全面通风和局部通风。 3、按通风系统的特征划分，可分为进气式通风和排气式通风。 （二）通风工程系统组成 通风工程系统组成分送风系统和排风系统分别讲述。 1、送风（给风）系统组成（J系统） 送风（J 风）系统由新风口、空气处理室、通风机、送风管、回风管、送（出）风口、吸（回、排）风口、管道配件（管件）、管道部件等组成，见图 6－1。 （1）新风口 是指新鲜空气入口。 （2）空气处理室 空气在此进行过滤、加热、加湿等处理。 （3）通风机 将处理后的空气送入风管内。 （4）送风管 将通风机送来的空气送到各个房间。送风管上安装有调节阀、送风口、防火阀、检查孔等部件。 （5）回风管 也称排风管，将浊气吸入管道内送回空气处理室。管道上安有回风口、防火阀等部件。 （6）送（出）风口 将处理后的空气均匀送入房间。 （7）吸（回、排）风口 将房间内浊气吸入回风管道，送回空气处理室处理。 （8）管道配件（管件） 弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。 （9）管道部件 各种风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。 2、排风（P）系统组成 排风系统一般有 P 系统、侧吸罩 P 系统、除尘 P 系统几种形式，如图 6－2。该系统由排风口、排风管、排风机、风帽、除尘器、其他管件和部件组成。 （1）排风口 将浊气吸入排风管内。有吸风口、侧吸罩、吸风罩等部件。 （2）排风管 输送浊气的管道。 （3）排风机 排风机是将浊气用机械能量从排风管中排出。 （4）风帽 安装在排风管的顶部，防止空气倒灌及雨水灌入排风管的部件 。 （5）除尘器 用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排除。如旋风除尘器、袋式除尘器、滤尘器等。 （6）其他管件和部件 同送风系统。 二、空调工程的分类、组成： 空气调节工程是更高一级的通风。它不仅要保证送进室内...
